绘制桥架

    1.首先打开电气模板，选择“系统”→“电缆桥架”（CT）

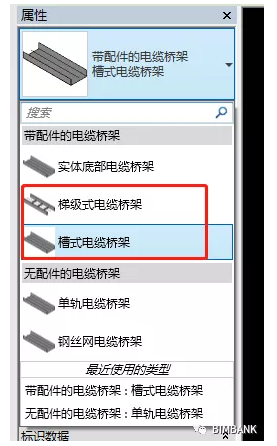

    2.选择桥架类型，我们一般用带配件的槽式电缆桥架或者梯式桥架。

    3.点击“编辑类型”，可以更改桥架的转弯半径，可以更改桥架的连接件。

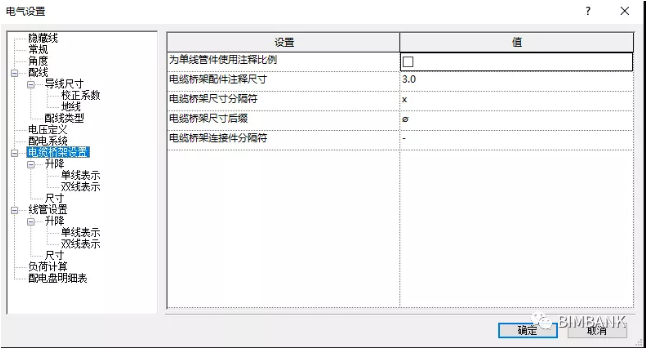

    4.电气设置。点击“管理”→“MEP设置”→“电气设置”

    这里可以修改电气相关的参数设置。

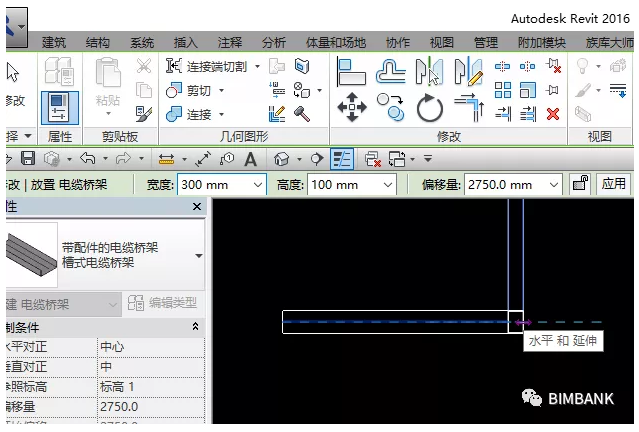

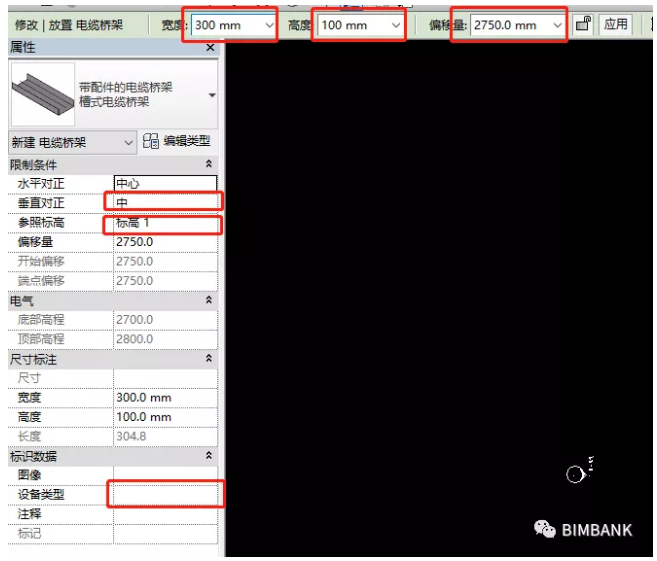

    5.接下来我们可以绘制桥架了。点击“电缆桥架”（CT），设置“垂直对正”，“参照标高”，“宽度”，“高度”，“偏移量”，“设备类型”

    与管道不同，桥架没有系统，可以通过“设备类型”来设置桥架过滤器

    6.绘制立管。首先绘制一段水平桥架。

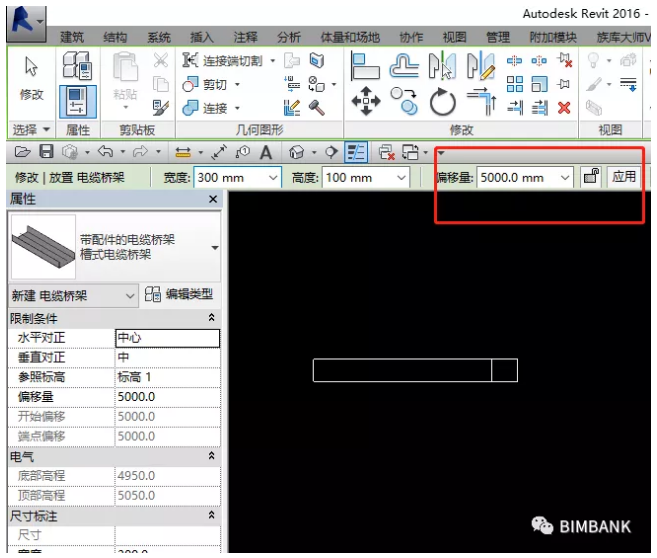

    然后，修改“偏移量”，点击“应用”。

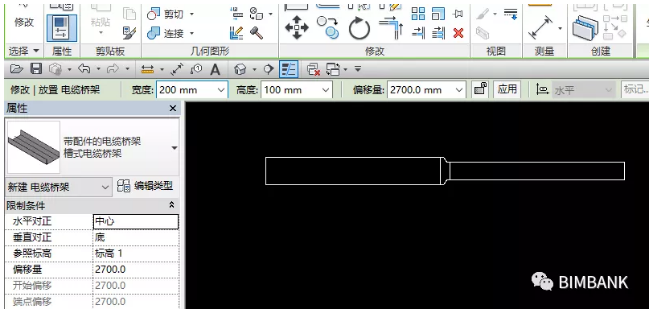

    7.不同宽度的桥架连接可以通过“水平对正”控制，中心

    左

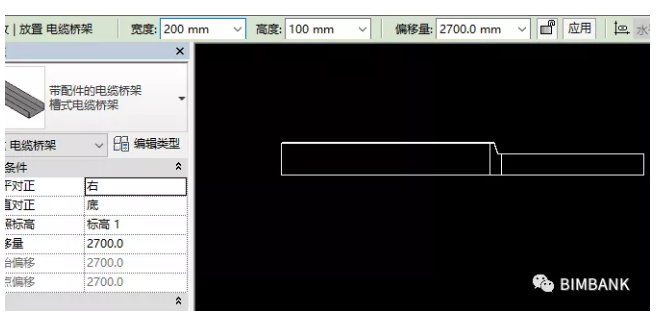

    右

    如何解决桥架绘制时上下弯通形状不对问题

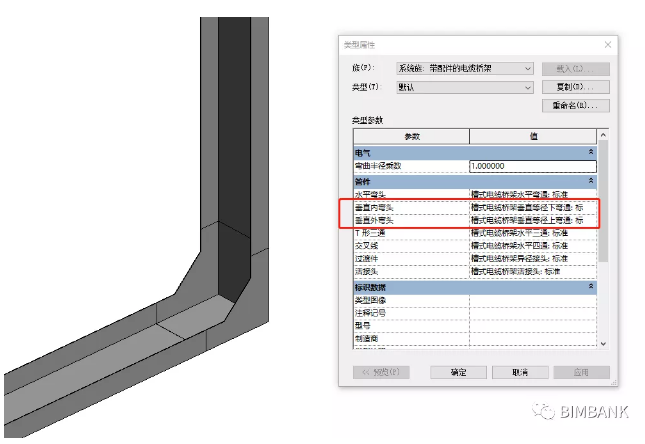

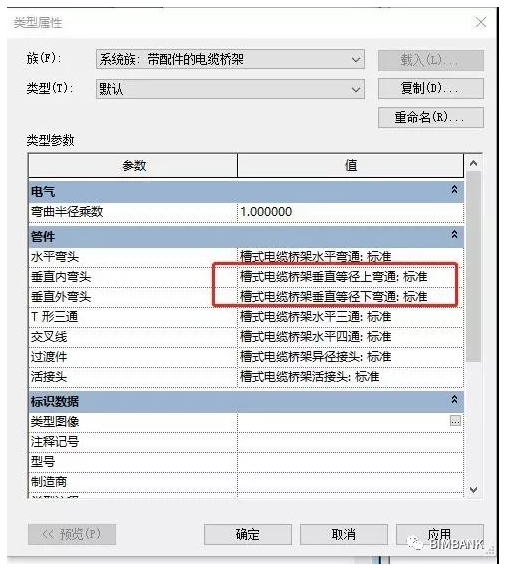

    上图的上弯通形状是错误的，其原因就出在，我们在设置桥架的类型属性时，管件没有对应正确，下图所示垂直内弯头与垂直外弯头的设置是错误的。这时我们只要修改下，就能达到我们想要的效果了。

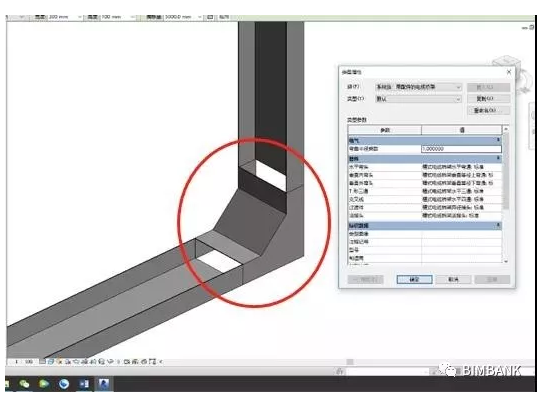

    垂直内弯头对应“等径下弯通”，垂直外弯头对应“等径上弯通”，这里呢，我给大家一个口诀“先下后上”，这样绘制出来的桥架形状就是正确的了，如下图，小伙伴们，你们记住了吗？
