用Revit创建桁架结构

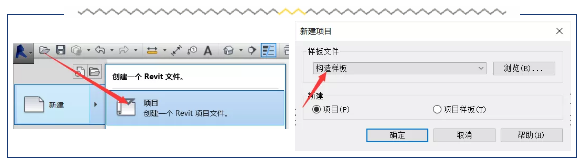

    1.首先在Revit中先新建一个项目文件，选择【构造样板】—【项目】。

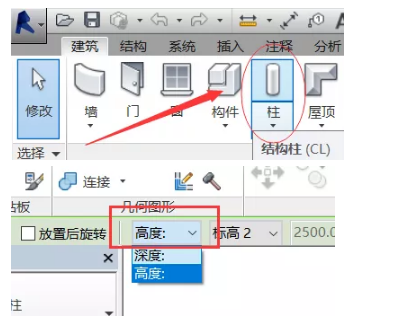

    2.之后进入主界面后选择【结构柱】。在操作平面中，放置两个柱子，并留出相应距离，空格键使两个柱子变换方向，注意需选择【高度】。

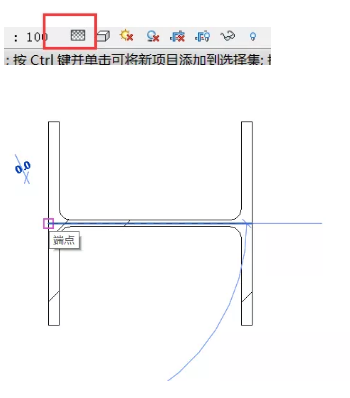

    3.在最下方任务栏中，选择【精细模式】。首先建立一个【参照平面】，选择是两个柱子之间的中点。

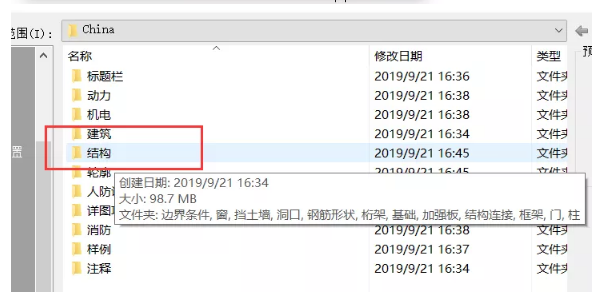

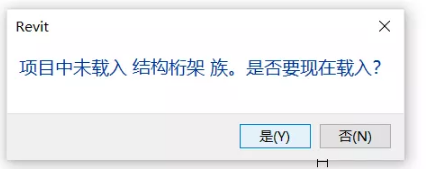

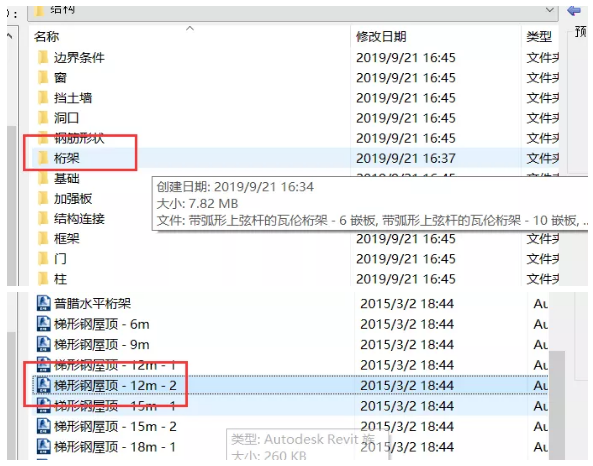

    4.下一步选择【结构-桁架】,点击【是】载入族，进入结构-桁架，所见均为桁架的不同形式，可依需求挑选。

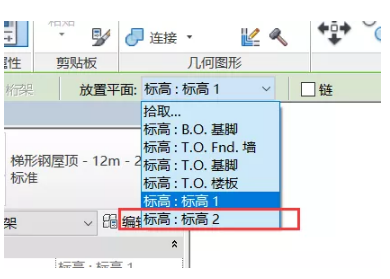

    5.选择出梯形桁架后，放置位置选择【标高二】，此时在标高一是不可见性，需切换至三维视图。

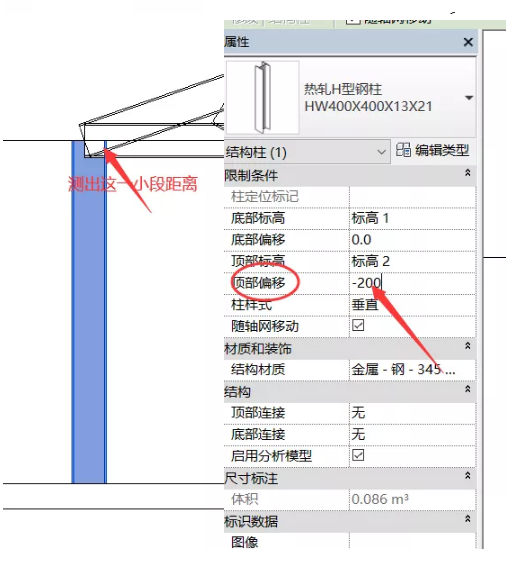

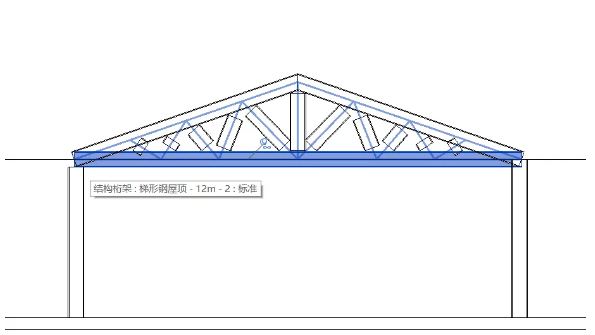

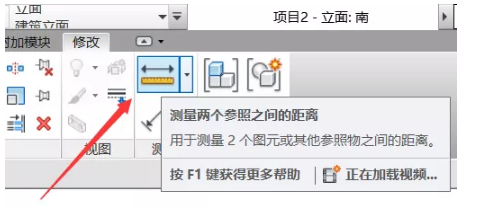

    6.此时需要近一步加深，切换到【南立面】，同样把最下方调整为精细，调出尺子工具，测量出后，设置偏移量，该值为刚刚测量出的数值。后【取消图元连接】。

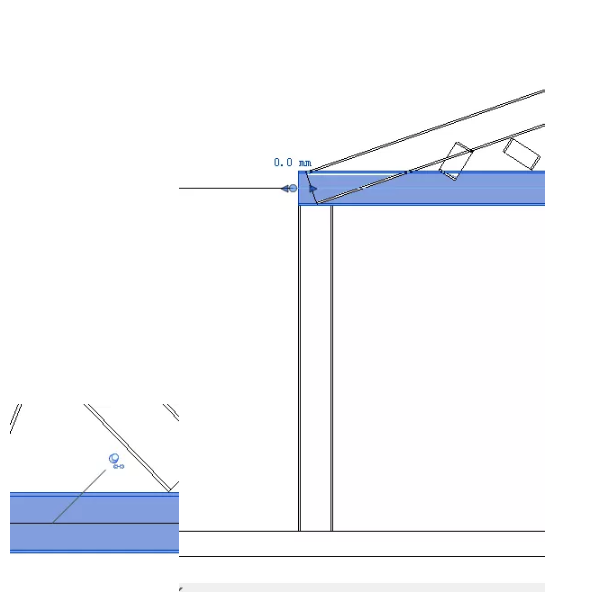

    7.按住键盘上的【Tab键】，选出这个柱子，后【解锁】。把柱子拖到规定位置。其余柱子为相同操作。

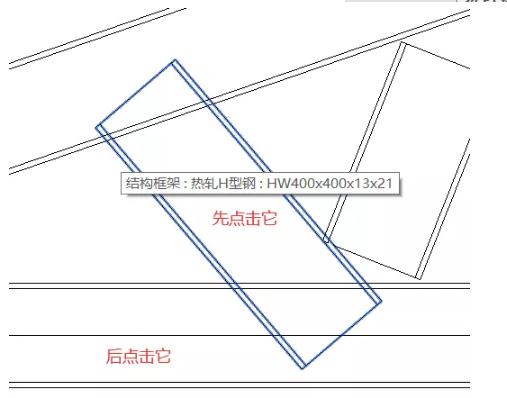

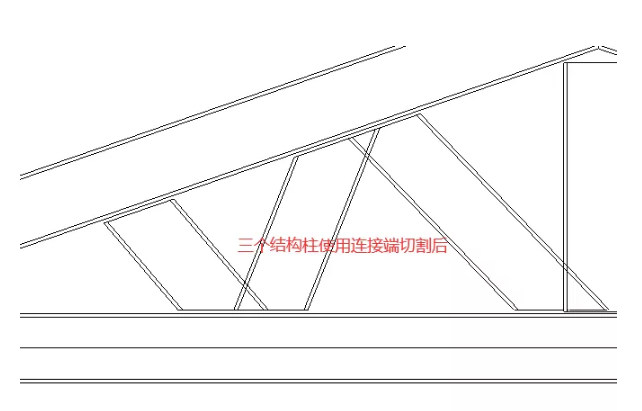

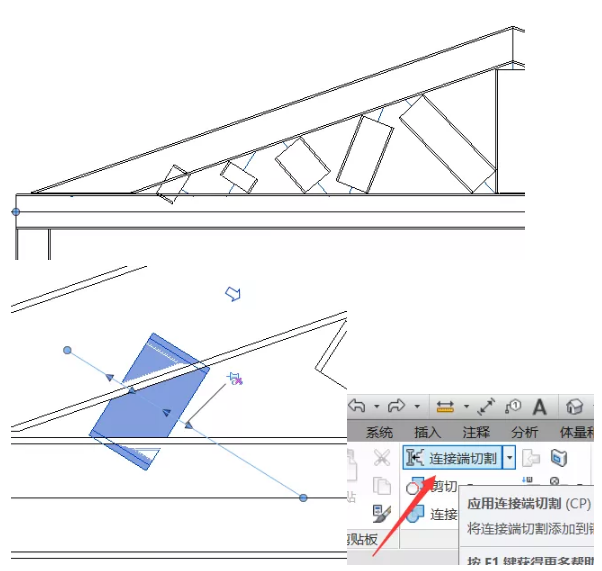

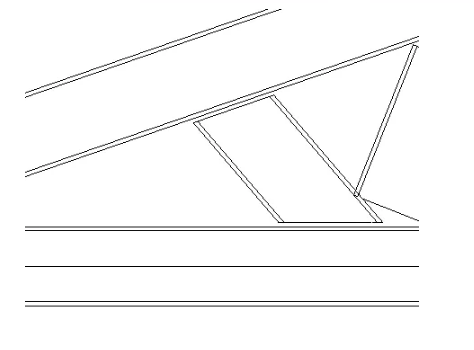

    8.可删除一些多余结构，之后仍是Tab键选出，后解锁，进行删除。留下三个结构，把桁架解锁后拖入上方结构，用【连接段切割】，截好上下两端，其余柱子同上述操作，直至全部处理好。

    END

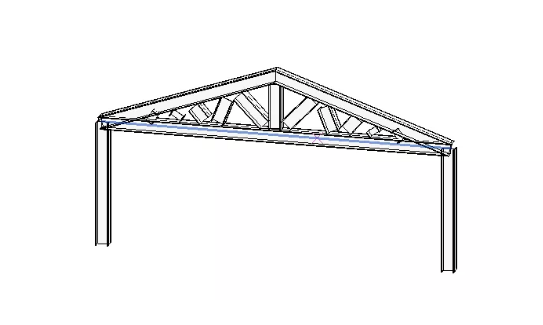

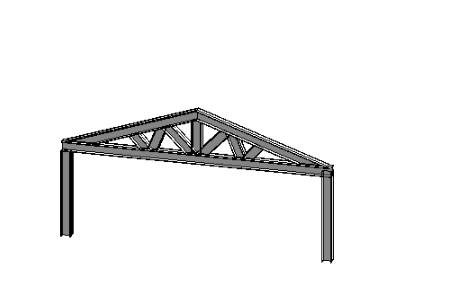

    9.最终结果如图所示，这就是用Revit创建桁架。
