Revit技巧 | Revit外墙怎么装饰?Revit如何快速创建外墙装饰

发布于:2024-10-04 17:50:01
183人 分享

    文章来源:筑木BIM咨询

    建筑模型很难处理的一部分就是外部的装饰线条,本次小技巧将会以实际图纸出发,介绍三种方法,用Revit快速处理外墙复杂的装饰条,赶快上手学习吧。

    创建之前的准备工作:1、对照立面图、墙身大样图,看懂图纸中墙饰条的位置以及形式;2、将墙身大样图拆分出来,导入Revit描图(当然不拆分也没关系,有尺寸就行);3、创建墙身大样的轮廓族。

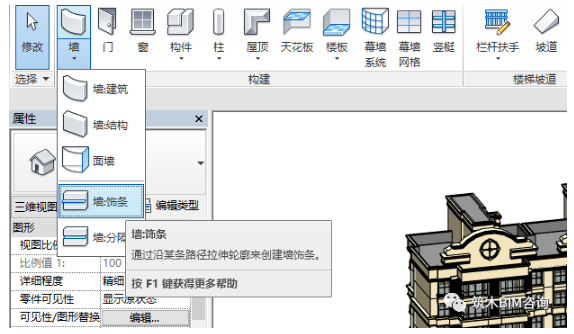

    方法1:用建筑-墙-墙饰条创建装饰线条;

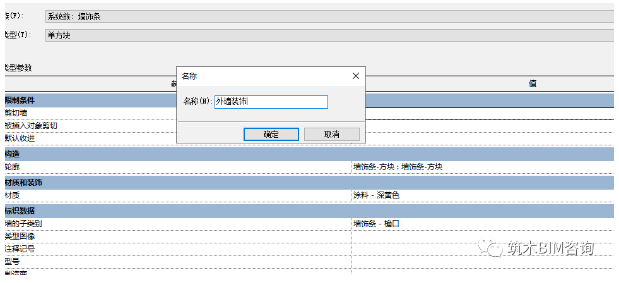

    Step1:新建墙饰条的类型名称

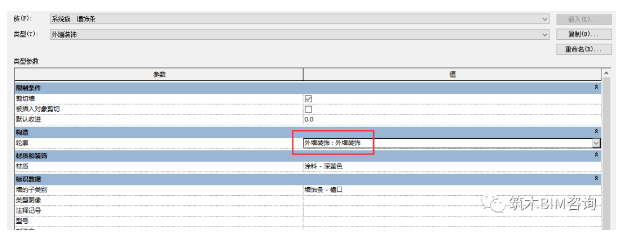

    Step2:选择之前创建好的“轮廓族”;

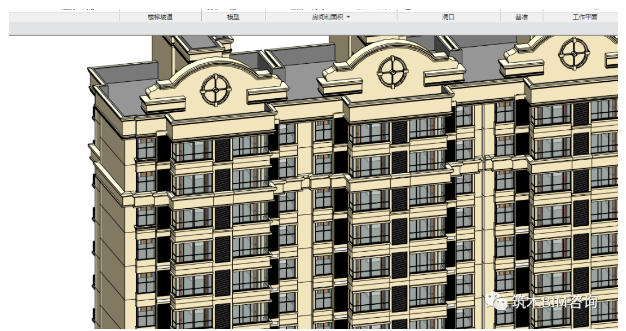

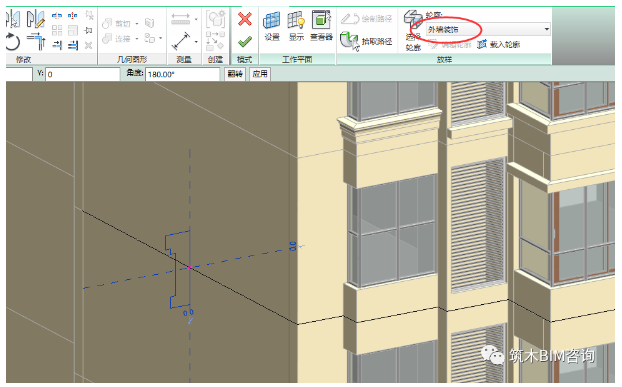

    Step3:去三维拾取外墙面,即可完成装饰条的创建。

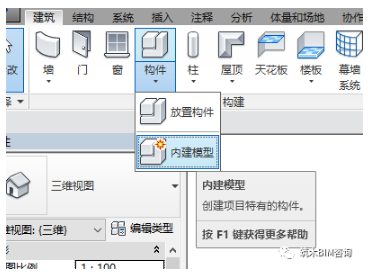

    方法2:用建筑-构件-内建模型创建装饰线条;

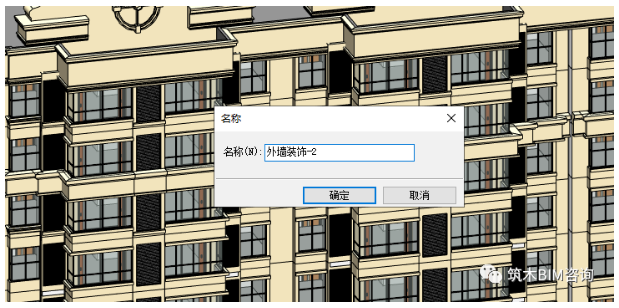

    Step1:创建内建模型类型名称,如创建常规模型,名称为外墙装饰-2;

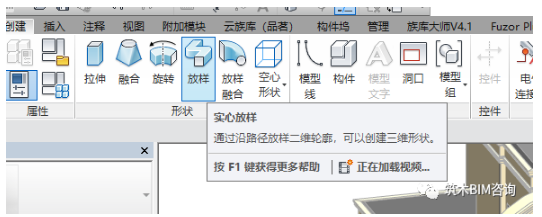

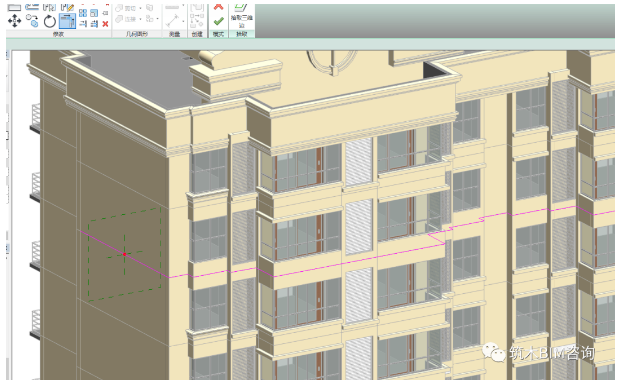

    Step2:用放样的方式创建墙饰条,拾取路径、选择轮廓、完成




    方法3:修改墙体的垂直结构;

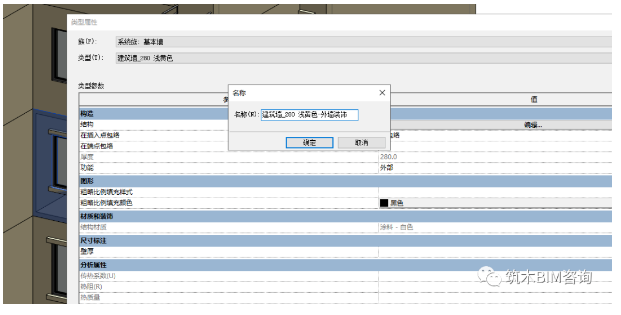

    Step1:选中墙体,编辑类型,新建墙体类型;

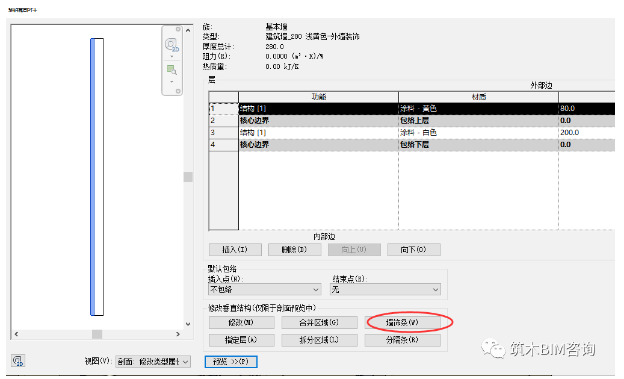

    Step2:结构编辑、剖面预览、墙饰条;

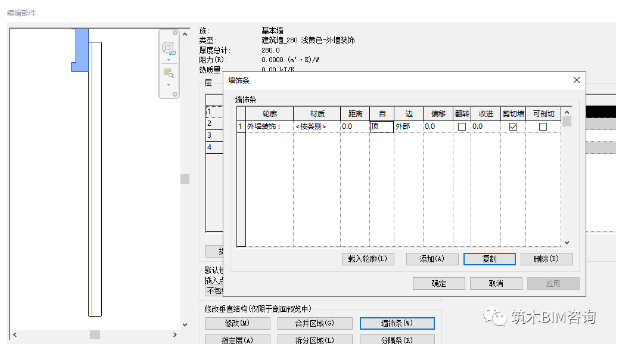

    Step3:添加外墙装饰轮廓,修改轮廓属性;


    这就是快速创建外墙装饰条的方法,Revit是功能十分强大的软件,只有你想不到,没有它做不到,多动脑,多思考,关注筑木BIM,带你用最简单的方法、最直接的方式,直击BIM应用点,快速上手BIM,快速成为大拿。
