Revit技巧 | Revit轴网可以绘制成直线和什么?Revit如何绘制和修改轴网的汇总都在这里了!

发布于:2024-11-30 13:10:01
229人 分享

    一、普通轴网绘制

    1、位置:“建筑”选项卡→“基准”面板→“轴网”命令

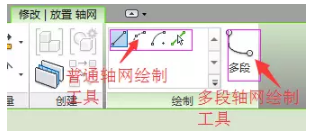

    2、点击“轴网”命令,在“绘制”面板下有轴网所需的工具

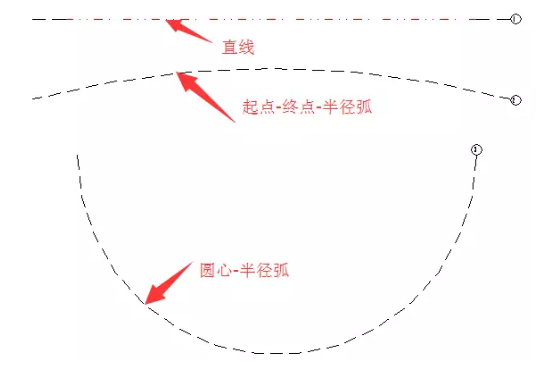

    3、利用上面的“普通轴网绘制工具”可以绘制简单的轴网,如:直线、起点-终点-半径弧、圆心-端点弧


    二、多段轴网绘制

    1、点击“绘制”面板下的“多段”命令

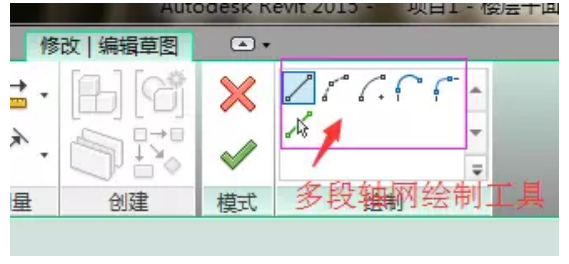

    2、使用“多段轴网绘制工具”,点击“多段”命令,进入“修改|编辑草图”选项卡,在“绘制”面板下有创建多段轴网的所有工具

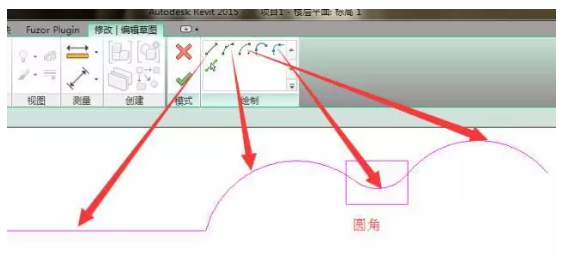

    3、利用上图的“多段轴网绘制工具”各个工具组合使用,就能完成你想要的多段轴网。如下:

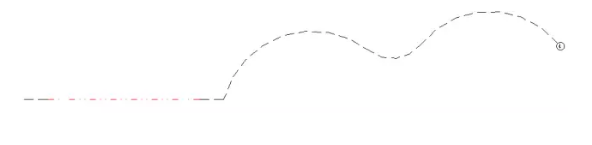

    4、绘制完成草图编辑之后点击“模式”下的对勾完成轴网绘制。完成之后轴网如下:


    三、轴网类型的修改

    1、不管是普通轴网或多段轴网在编辑和修改是的设置是一样的

    2、轴网的修改分为“在属性栏”和在“编辑类型”里修改

    3、属性如下:


    在属性中,可以看到当前使用的是“6.5mm编号间隙”,还可以选用其他的类型,这个修改只能修改你选中的轴网

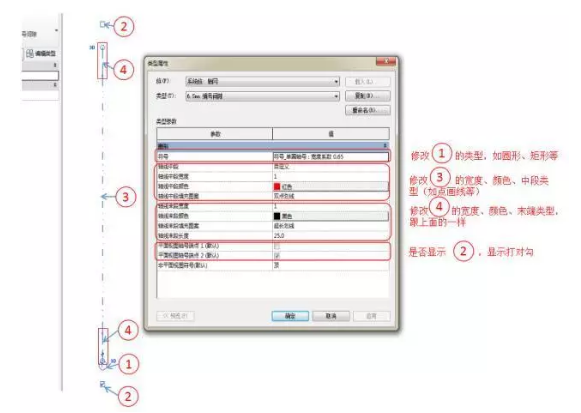

    4、编辑类型,修改轴网的位置对应如下图:
