Revit技巧 | Revit吊顶怎么画?利用Revit框架梁系统快速绘制吊顶龙骨

发布于:2024-11-06 17:20:02
212人 分享

    当你每天上下班经过地铁时,是否会抬头仰望天花板,看看吊顶的做法?如果没有,没关系,今天小编带你一步一步认识地铁吊顶材料,怎样在Revit软件中绘制吊顶。

    地铁吊顶材料之一:铝方通介绍

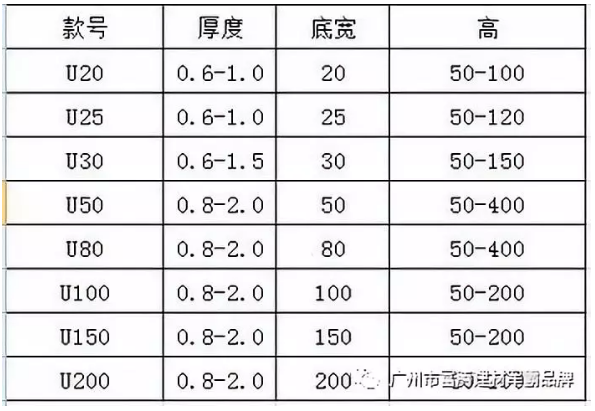

    参数规格

    方通形状:长条形,长度为6米以内任意尺寸

    方通厚度:0.5mm---1.2mm

    方通底宽:一般为25-150mm,方通高度30-200mm

    表面处理:氟碳喷涂、粉末喷涂、油漆喷涂、滚涂、腹膜、木纹转印等,可加工特殊表面处理.

    龙骨:卡扣式龙骨常规厚度0.4mm,长度为3m,50#C槽龙骨常规厚度1.0mm,长度纹3m,材质为镀锌板制成(具体以样板为准)

    工作原理:特殊尺寸需开模具或手工折弯成型,可按图纸要求定制。

    材质:AA级铝合金、3003系列铝材

    吸音:德国SoundTdes无纺布,以及一般的无纺布。

    安装系统:主要有龙骨卡扣式、螺栓固定式

    吊杆间距:《或等于1200mm

    龙骨间距:《或等于1200mm

    制作工艺:连续滚压,冷弯、挤压成型

    最小净空:300mm

    铝方通防火性能:英国BSI防火测试及格


    表面处理

    铝条扣的表面处理工艺主要是覆膜、滚涂、阳极氧化。这几种工艺的实施手法以及优点各不相同。覆膜是一种物理工艺,一层膜一层铝板经过高温高压压合而成;滚涂是采用三字开头的国际标准铝材热扎优质铝合金板为基材,通过三涂三烘滚涂加工工艺压合而成;阳极氧化是将金属或合金的制件作为阳极,采用电解的方法使其表面形成氧化物薄膜。

    (一)覆膜

    覆膜是一种物理工艺,一层膜一层铝板经过高温高压压合而成。覆膜工艺的优点是:

    1、抗油烟:由高光膜加工而成,清洗方便

    2、耐磨损:特有PET层,坚固耐用

    3、防潮湿:表面覆膜,减免了水与铝材的直接接触,耐久性强

    4、触感好:表面有一层膜,触摸平滑,改变了金属材质冰冷单一的感觉

    5、花色多:由多种色彩可供选择

    6、价位适中,质价比好

    (二)滚涂

    滚涂是采用三字开头的国际标准铝材热扎优质铝合金板为基材,通过三涂三烘滚涂加工工艺压合而成

    1、环保:采用国际标准铝材为基材,无游离状态有害金属元素,符合欧盟国际标准

    2、采用了先进的纳米技术,抗刮耐腐防油污

    3、耐衰变:色彩持久不易变色

    4、耐酸碱

    5、耐粉化:滚涂工艺均匀细腻,能有效避免吊顶表面粉化现象

    (三)阳极氧化

    阳极氧化工艺的优点是:

    1、健康环保:无铬、汞、镉等有害金属元素

    2、耐刮耐磨:可达到蓝宝石级硬度

    3、防指纹

    4、防腐蚀

    5、自洁:抗静电,不易吸附灰尘,易清理

    6、色彩绚丽:经多次阳极氧化处理,颜色丰富,色彩真实

    7、精工板:36道工艺精雕细刻而成,表面凹凸肌理有效屏蔽辐射

    粉末、油漆参考表面样品,可根据客户要求定制


    铝方通主要可分为铝板铝方通和型材铝方通

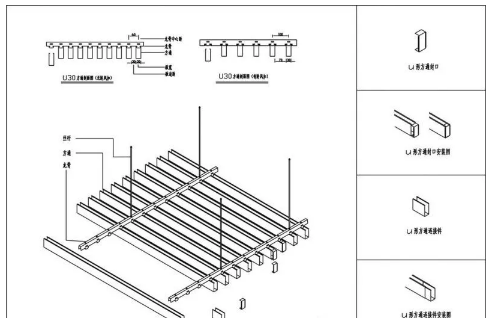

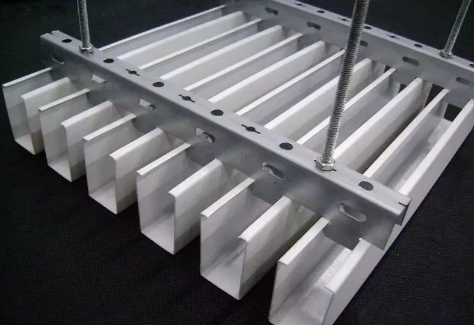

    铝板铝方通通过连续滚压或冷弯成型,安装结构为专用龙骨卡扣式结构,安装方法类似普通的条形扣板,简单方便,适用于室内装饰(龙骨可设计防风卡码)。

    型材铝方通有特色铝材通风挤压成型,产品硬度,直线度远远超过其它产品,安装结构为利用上层主骨,以螺丝和特造的构件与型材锤片连接,防风性强,适用于户外装饰(龙骨间距可任意调节)。特殊的铝方通可拉弯成弧形,弧形铝方通的出现为设计师提供更为广阔的构想空间,以创造出更独特美观的作品。U型白色木纹铝方通天花特点:具有开放的视野、通风、透气、其线条明快整齐,层次分明,安装后整个空间和谐柔美的立体线条感,体现了简约明了的现代风格。U型白色木纹铝方通天花是一种室内装修产品宏观世界以美观,耐用,安全,深得工程用户的喜欢。

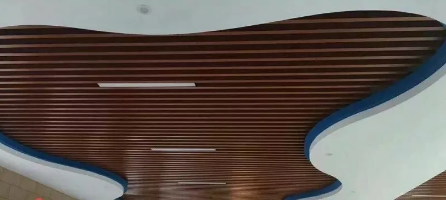

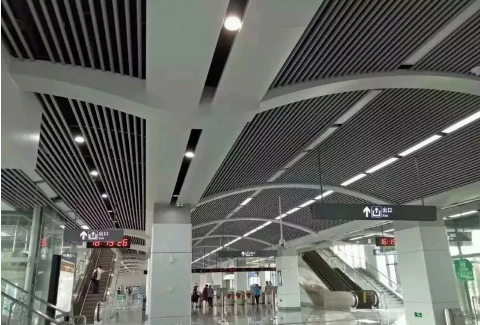

    铝方通吊顶和铝格栅吊顶都是近年比较流行的一种吊顶,随着城市建设步伐的加快,大型商场和大型的场合像机场、地铁站、地下通道、办公室等越来越多,而一般大型的商场里一般都要求通风、散气效果好,铝方通和铝格栅也随之流行开来,铝方通吊顶和铝格栅吊顶不光是因为这些,主要的是铝方通吊顶装饰效果极好,站在适当的角度一眼看去,铝方通吊顶如大海波涛,让人心旷神怡,没有一点的压迫感和局促感,铝格栅更是一个个的方格像一个规则的艺术品。铝方通吊顶与铝格栅吊顶相同的地方是都是通风良好,透气性强,不同的地方是铝方通吊顶整齐的排列,而铝格栅吊顶是一个个的方格,颜色都是一样的,都可以做出白色、黑色、灰色、蓝色等等,有专用的色卡可以选择比对,能有一百多种。




    Revit框架梁系统

    绘制吊顶

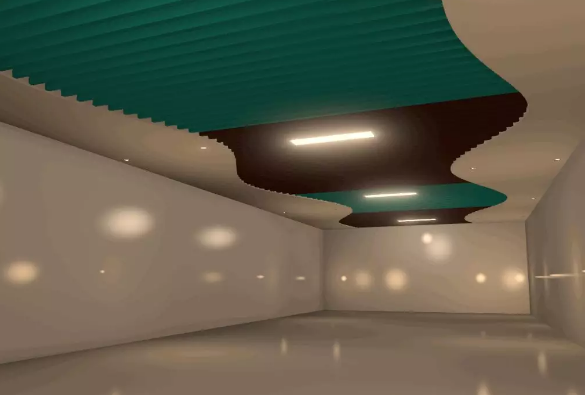

    1、完成后整体效果:




    2、绘制准备:

    方通族规格(C型):按照上文介绍确定方通厚度、高度,例如:50X150X1mm

    (新建框架族)或者载入系统C型钢族改动尺寸

    龙骨族规格(U型):按照上文介绍龙骨例如:20X50X1mm

    (新建框架族)

    吊杆:新建常规模型族(包括吊杆、螺母)

    吊杆、龙骨间距:按常规做法900-1200mm

    注:所有族参数以共享参数,方便明细表工程量统计

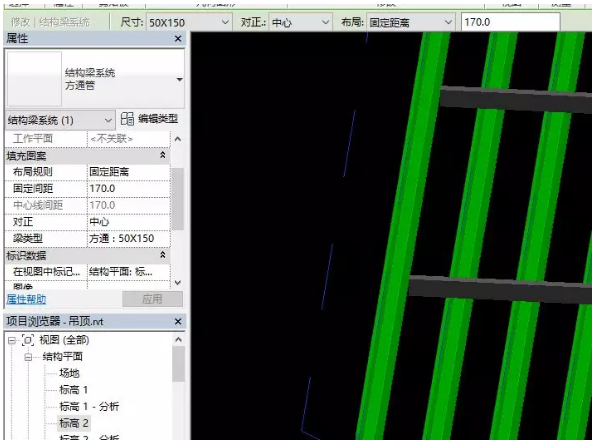

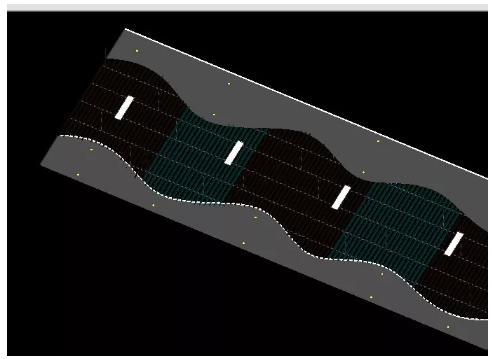

    3、使用框架梁系统绘制方通:


    布局规则:固定距离固定间距:170mm

    对正中心梁类型:方通50X150X1

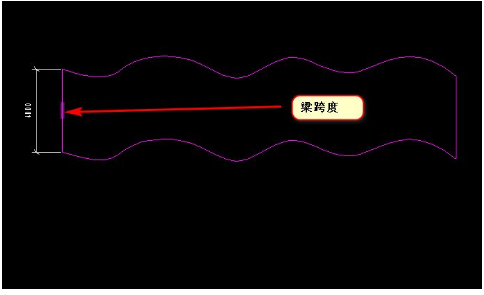

    以样条曲线绘制闭合轮廓,通过指定功能指定梁跨度作为方通排列方向


    绘制完成

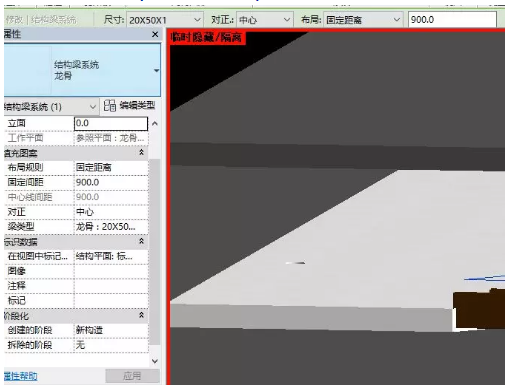

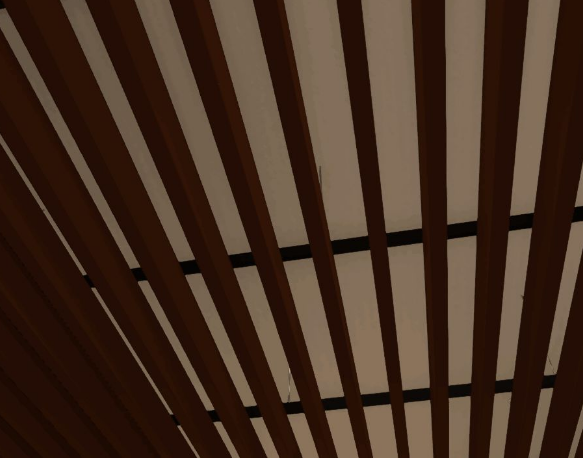

    4、重复第三步骤绘制龙骨(同绘制方通一样):


    布局规则:固定距离固定间距:900mm

    对正中心梁类型:龙骨20X50X1mm

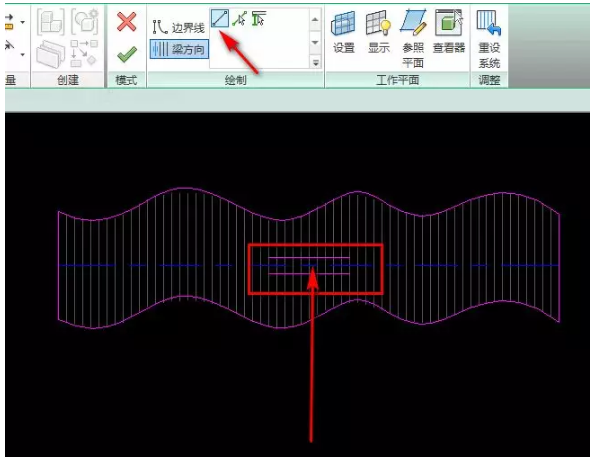

    这里需要通过绘制功能确认梁跨方向作为龙骨排列方向

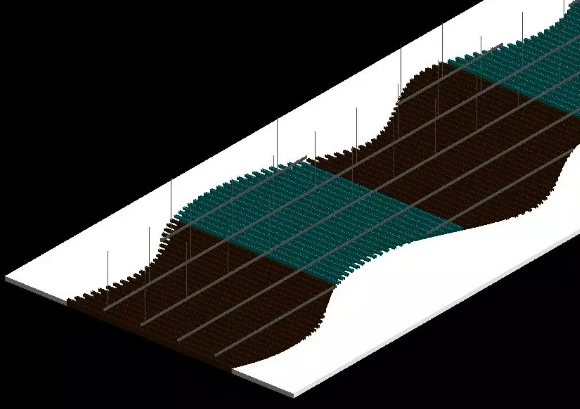

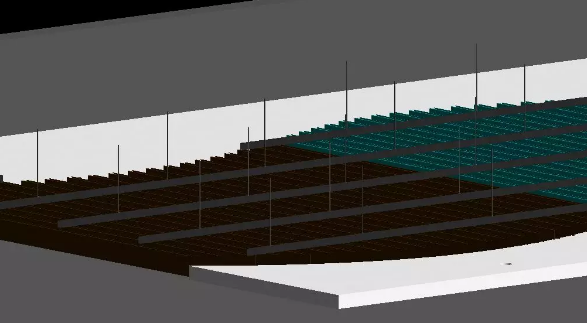

    5、绘制两边铝板吊顶及吊杆

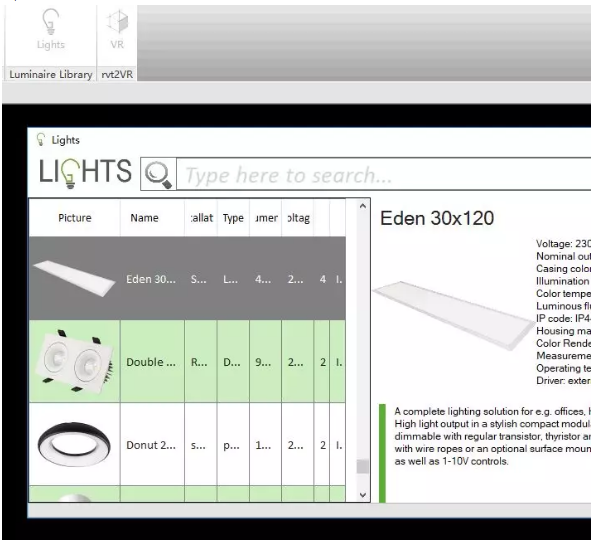

    6、通过插件加载照明设备

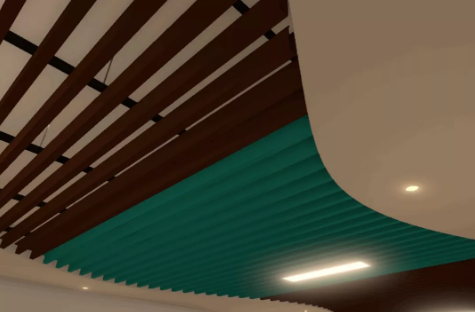

    7、完成绘制:



    8、总结:

    本案例主要是让大家知道怎样使用框架梁系统可以快速绘制任意形状的重复构件

    (比如绘制斜屋面檩条.....)

    当然本案例也可以采用:屋顶玻璃斜窗、栏杆、自适应+体量
