MEP预制详图功能-简介

    预制详图

    在Revit2016版本中，MEP专业新增了预制详图功能，用于创建LOD400级别的机电管线预制模型。

    与原有的风管、管道等功能不同，预制详图功能不再使用原有的Revit风管系统族和管件rfa构件族，而是使用在AutodeskFabrication产品中定义生成的预制零件(FabricationPart)。

    这些预制零件的集合称为预制部件(FabricationConfiguration)，它以特定的格式保存在一个目录中，用户无法通过Revit进行编辑。

    与原有的管件族的相比，这些预制零件具有与厂家产品目录高度匹配的形状与尺寸，其不再可以随意改变尺寸和角度，严格按照产品目录的定义要求。并且绝大多数构件的详细程度高于原有的Revit管件族。

    不仅如此，在连接预制零件的过程中，Revit会根据管件的连接形式，自动插入必要的管件。例如，当两根外丝的直管连接时，软件会自动在连接处插入内丝直接。

    此外，通过定义直管段的标准长度，软件可以将超过标准长度的直管，自动拆分为若干根长度小等于标准长度的直管段，别自动插入相应的连接件，达到更加精确地创建机电管线模型的目的。

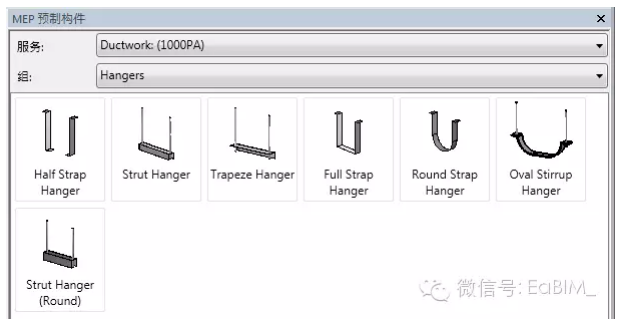

    这是预制详图功能的第一个版本，在这一版中，用户可以使用预制零件，在Revit中手动逐一放置直管段，管件和支吊架等。值得一提的是，这是RevitMEP第一次提供官方的支吊架工具。当然，这些支吊架只能被放置到预制零件上，而不能放置在传统的Revit管道和风管等之上。

    因此，通过使用预制详图功能，机电深化设计师可以更好得专注于细部的协调，例如天花板内的空间和设备间等，以提供Revit环境中的LOD400标准的机电模型。

    MEP预制详图功能-加载预制零件

    使用MEP预制详图功能的前提是将预制零件加载到当前项目文件中。

    与加载族文件不同，预制零件保存在预制部件中，用户可以键入快捷键“FS”打开“预制设置”对话框，在“预制部件”下方的下拉列表中，选择一个预制部件，然后从“卸载的服务”框中，选择需要在当前Revit项目文件中使用的“预制服务”，点击添加按钮，将其加载到项目文件中以供使用。

    但是，对于没有安装过AutodeskFabrication系列产品的用户，“预制部件”下方的下拉列表中可能为空。因此，用户需要首先安装必要的预制部件，也就是预制零件的族库。

    目前有两种方法安装预制部件库：

    1，通过帮助文件中的链接地址，下载安装包。

    2，通过安装AutodeskFabrication系列产品，得到其预制部件库。

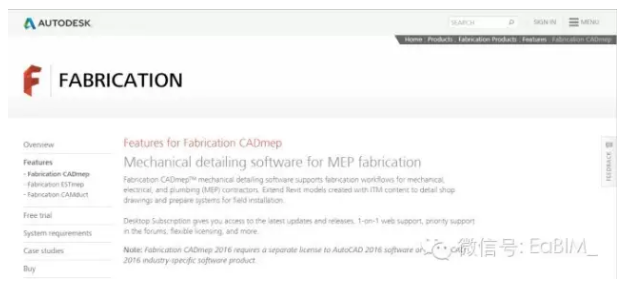

    FabricationCADmep官网介绍链接

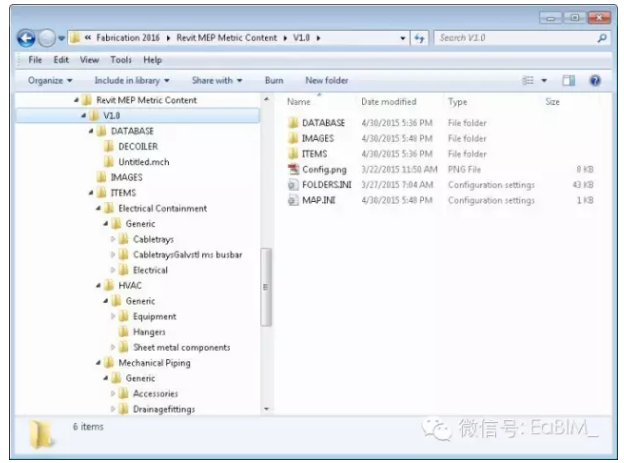

    安装后的预制部件库位于：C:UsersPublicDocumentsAutodeskFabrication2016

    当然，由于Revit并不能编辑预制部件库中的预制零件及其相关设置，因此没有FabricationCADmep使用经验的用户一般不需要访问该目录。

    一旦完成了预制部件库的加载，其中定义的预制零件就被保存到了当前的Revit项目文件中，这与加载族文件类似。硬盘中的预制部件库的修改，不会影响到已经加载到项目文件中的预制零件，直到用户使用“预制设置”对话框中的“重新加载配置”命令，将硬盘中最新的预制部件库，重新加载到项目文件中。

    对于一个Revit项目文件，用户只能指定一个预制部件库，如果用户希望修改当前项目文件所加载的预制部件库，就必须首先删除该项目文件中所有的预制零件实例，并且点击“重新加载配置”后，删除所有“载入的服务”。这时，预制部件下的下拉列表才会回到可编辑的状态。

    术语中英文对照：

    预制部件：FabricationConfiguration

    预制服务：FabricationService

    预制零件：FabricationPart

    为了更好的了解预制详图功能，你可能需要了解预制零件的来源，AutodeskFabrication系列产品，其包括：CADmep，ESTmep，CAMduct。你可以访问FabricationCADmep官网，获取更多信息。但是，目前该产品尚没有中文版。

    MEP预制详图功能-放置及修改预制零件

    预制零件之间的连接是通过MEP连接件来实现的，这与传统的MEP对象相同。因此，只要是使用相同形状相同类型的连接件的预制零件和传统风管，他们之间就可以相互连接，例如Ductwork(100PA)服务中的Rect组中的Straight零件，可以与矩形风管相连接；Piping:CopperPressFit服务中的Fitting组中的TypeLHardCopper零件可以与管道相连接；ElectricalLadderCableTray服务中的Trays组中的Straight零件，可以与电缆桥架相连接。

    当然，预制零件作为LOD400的机电建模工具，其主要功能是用于创建施工阶段的预制加工模型。某种程度上，它将会取代原有的MEP管线功能，提高机电模型的真实性和准确性，达到装配施工的精度要求。在Revit2016版本中，预制零件主要提供了类似于原有直管段、管件、管道附件类别的预制零件，而对于风道末端（风口）与机械设备的支持有限。因此，目前使用预制零件时，建议配合原有的风道末端与机械设备来组成完整的管路系统。

    这里给大家介绍基本的使用方法：

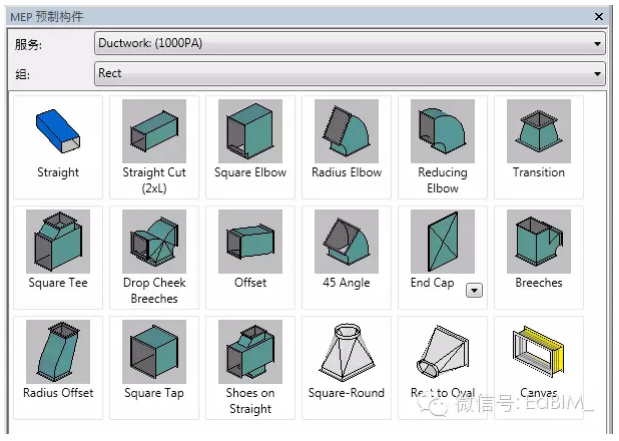

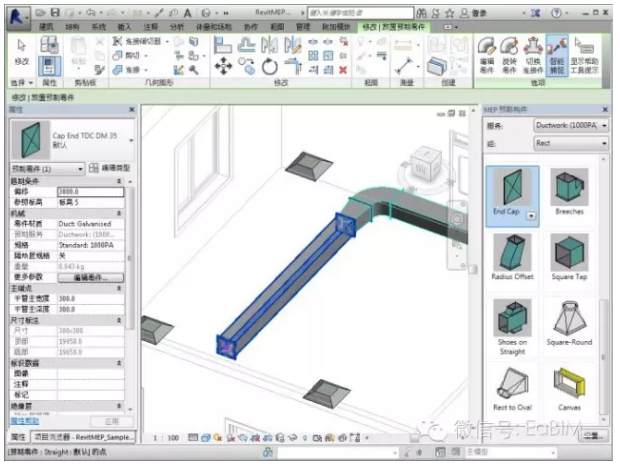

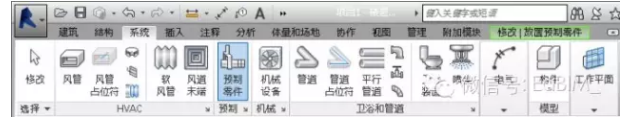

    载入MEP预制构件之后，在MEP预制构件栏中选择一种服务(Service)，例如Ductwork(1000)PA，点击Rect组下的Straight零件，然后通过属性栏调整其实例属性，例如干管主宽度，干管主深度，偏移等，最后在绘图区相应位置放置该预制零件。

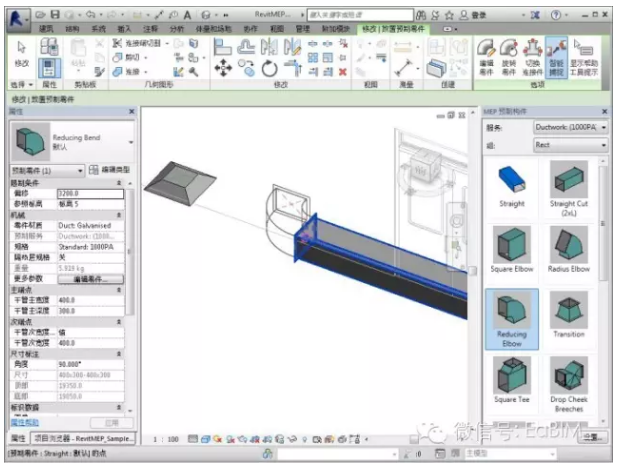

    然后选择一个弯头，将光标悬停在直管的端部，由于“智能捕捉”的作用，弯头会很容易的显示连接到直管道的效果，如果弯头的朝向不是希望的方向，可以通过按空格键，或者点击“旋转零件”命令，沿着与其连接的直管段的中心线旋转。

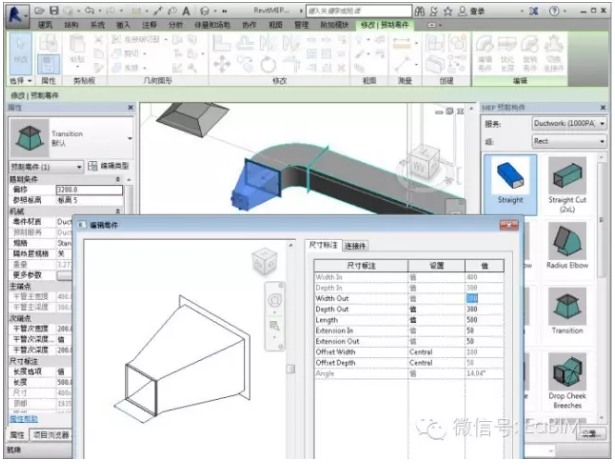

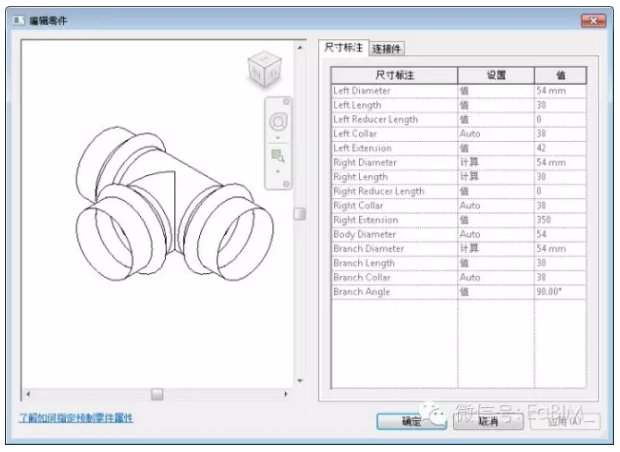

    在放置变径管的时候，如果变径的另一端不是所希望的尺寸，可以点击“编辑零件”命令，在编辑零件对话框中修改相应的参数。

    然后可以继续选择直管段连接管路。

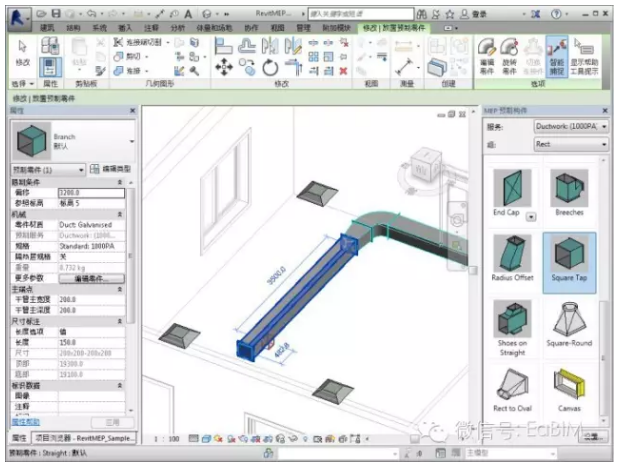

    通过点击Tap形状的预制零件，在直管段的侧面开出一根支管。必要时点击“编辑零件”命令，修改支管段的宽度与高度。如果Tap的朝向不对，可以通过按空格键或者点击“旋转零件”命令旋转。方风管每次旋转90度，圆风管每次旋转45度。

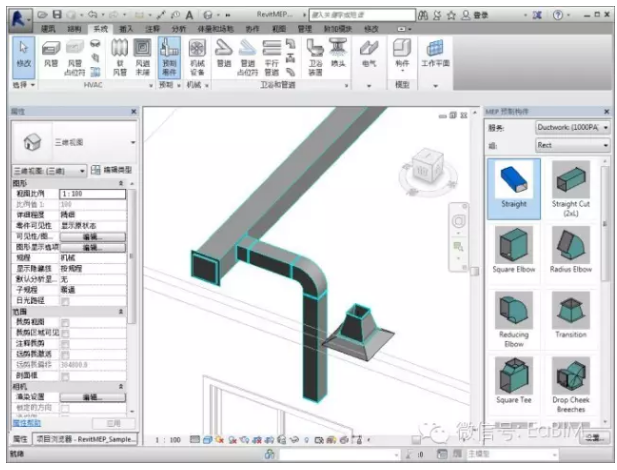

    预制零件可以直接连接到Revit的风道末端族上，通过使用必要的零件，将支风管逐步连接起来。

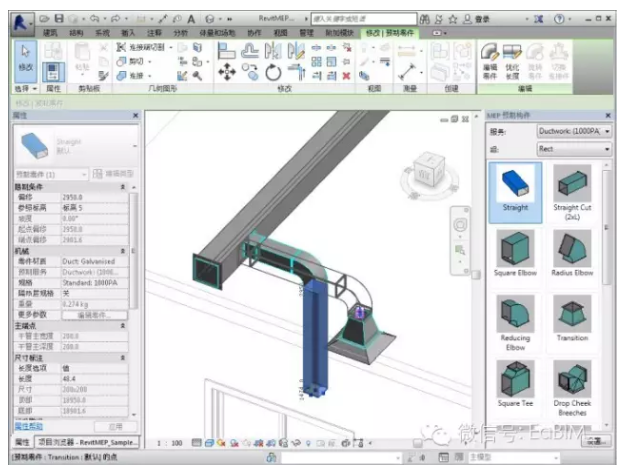

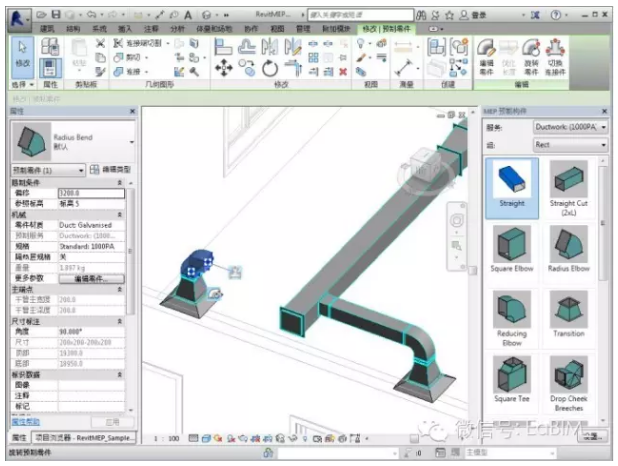

    选择直风管的开放段，将其连接件拖拽到风口上方的变径管的开放段上，就可以完成支风管的连接。

    使用同样的方法可以连接主风管另一侧的风口。可以选择预制零件，通过绘图区中的旋转零件按钮或者切换连接件按钮，修改零件的朝向和连接方式。

    在主风管上放置Tap，最终完成连接。

    对于圆形风管也是一样，可以使用Tap从主风管上开出支风管，然后在Rnd组中点击相应的预制零件，将Tap与风道末端连接起来。

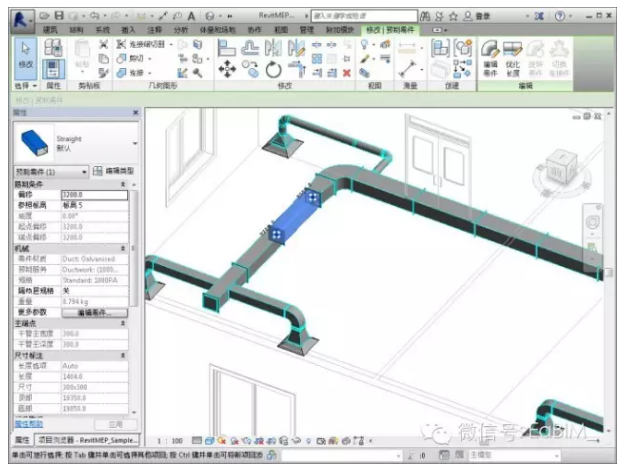

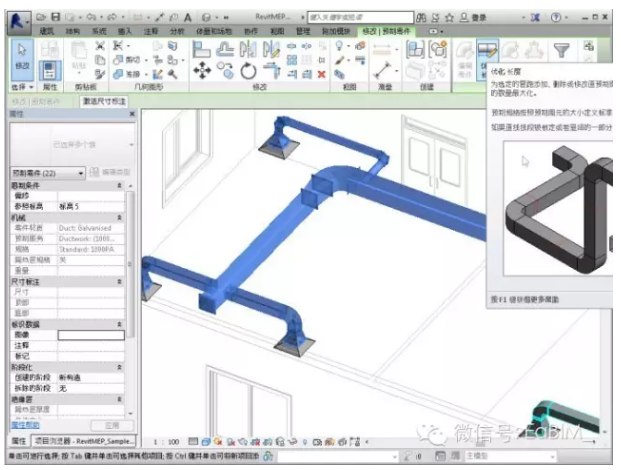

    完成整个管路的连接之后，可以使用“优化长度”命令，根据该种直管道的设定，自动将其切割为特定的长度。

    该长度需要通过AutodeskFabrication产品来定义。

    以上就是使用预制零件绘制风管管路的基本方法。
