一.尺寸标注

    1.工具栏注释选项卡中选择线性命令对单个具体尺寸进行标注

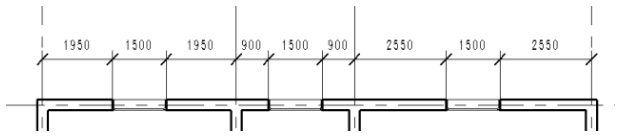

    2.对齐命令用于多个尺寸（如一面墙）标注

    3.拾取选项里选择整个墙

    4.按自己的需要选择标注的尺寸

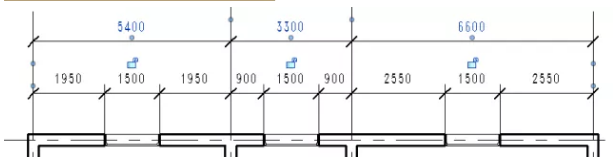

    5.轴网间尺寸的标注

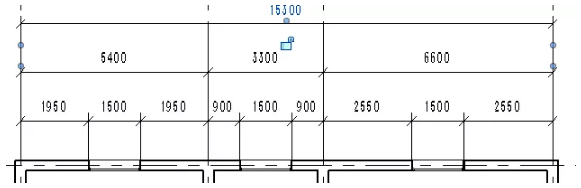

    6.外形尺寸的标注

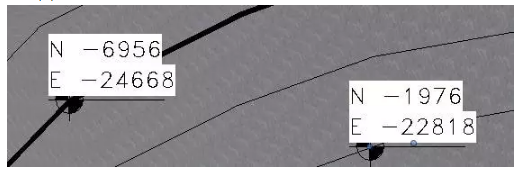

    7.高程坐标的标注

    地形图里点击需要标注的高程点即可

    8.坡度的标注

    二.剖面图的创建

    1.工具栏视图选项中选择剖面命令，然后作所需要的剖面线

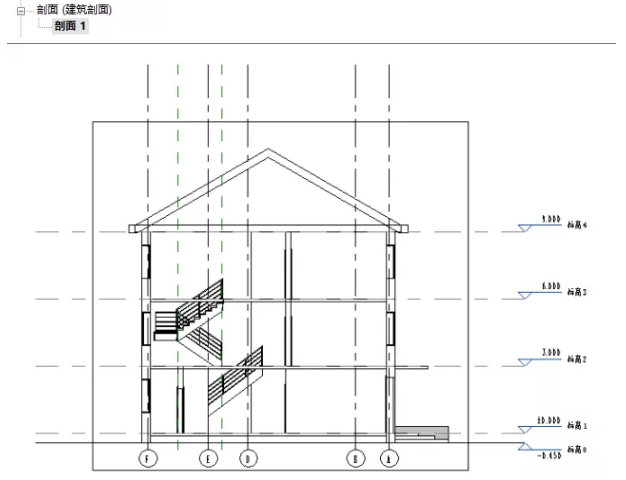

    2.在项目浏览器中的剖面选项即可看到作出的所需剖面图

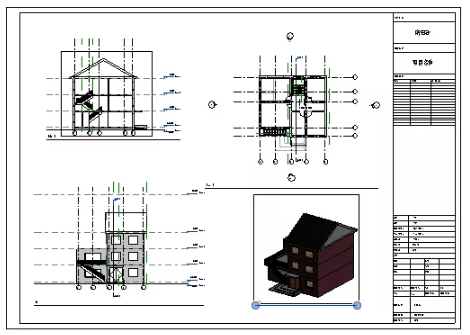

    三.图纸的创建

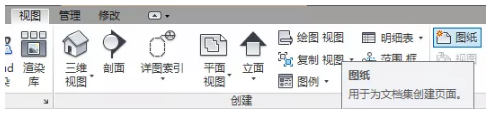

    1.工具栏视图选项里选择图纸命令

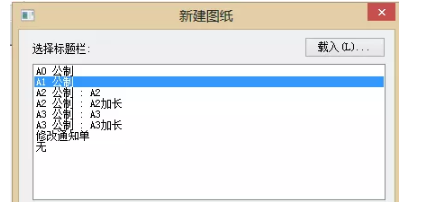

    2.选择需要的图纸大小

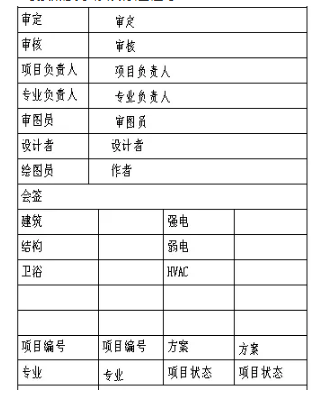

    3.可按照要求修改标题栏等

    4.点击视图命令可在图纸中添加所需视图

    5.属性窗口可以修改图纸名称及标题

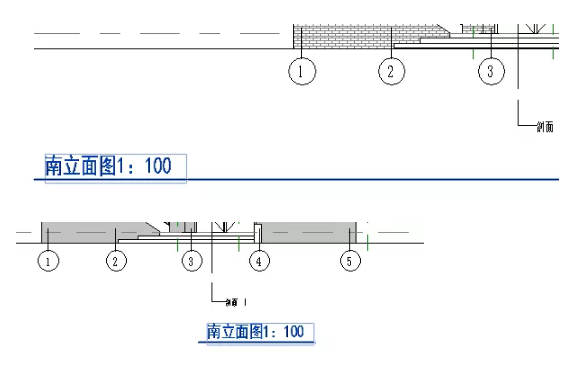

    6.先选图名再点对应图形才可修改标题线长度

    四.将REVIT导入CAD

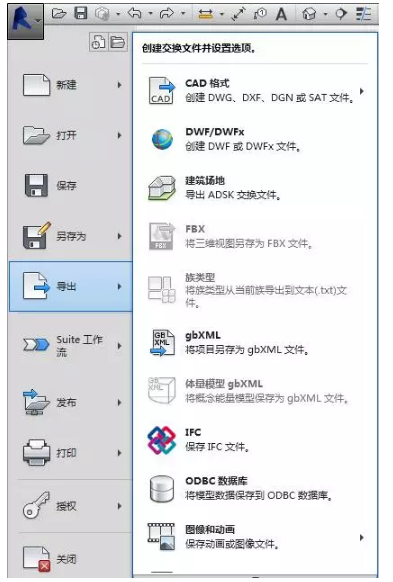

    1.左上角选项卡中点击导出命令并选择CAD格式

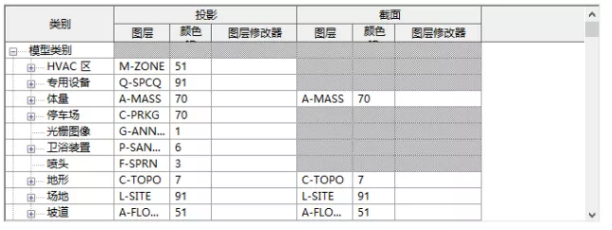

    2.可以修改需要的图层等属性

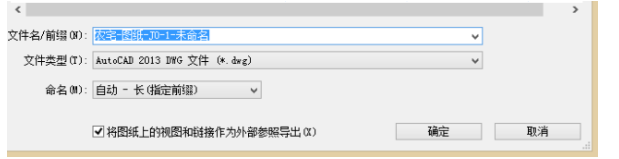

    3.所有属性修改完毕后即可保存文件，修改文件名及文件类型
