    Revit填充样式在我们出图时经常会用到，填充样式可以控制图形外观，另外设置填充样式，可便于在“材质”中设置填充图案。

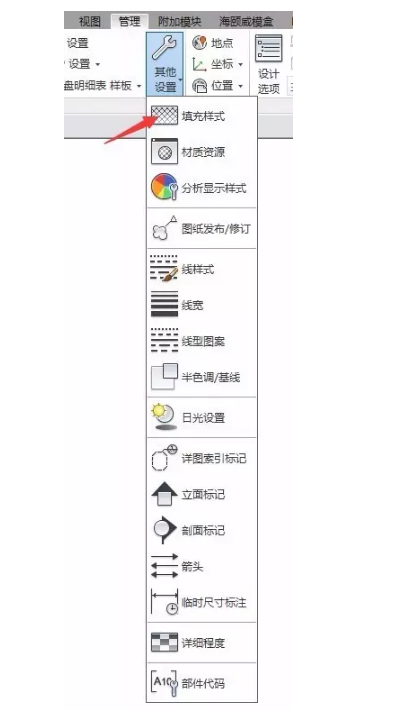

    单击“管理”选项卡---“其他设置”---“填充样式”：

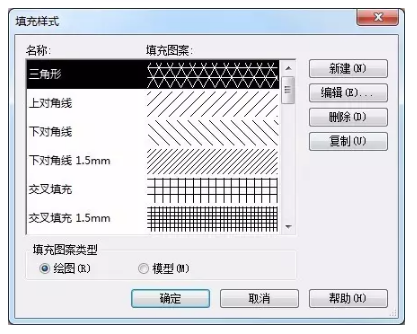

    在此界面我们可以进行新建、编辑、删除和复制，如上图。

    Revit中填充图案类型有“绘图”和“模型”两类，绘图可绘制详图，模型代表建筑实际图元外观，例如墙上的瓷砖。

    我们可以新建填充样式，默认主体层中的方向为定向到视图，填充样式新建有简单和自定义两种。

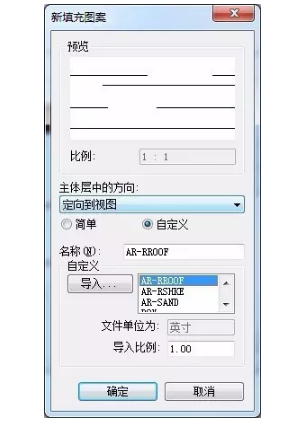

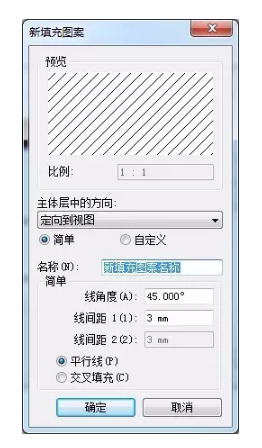

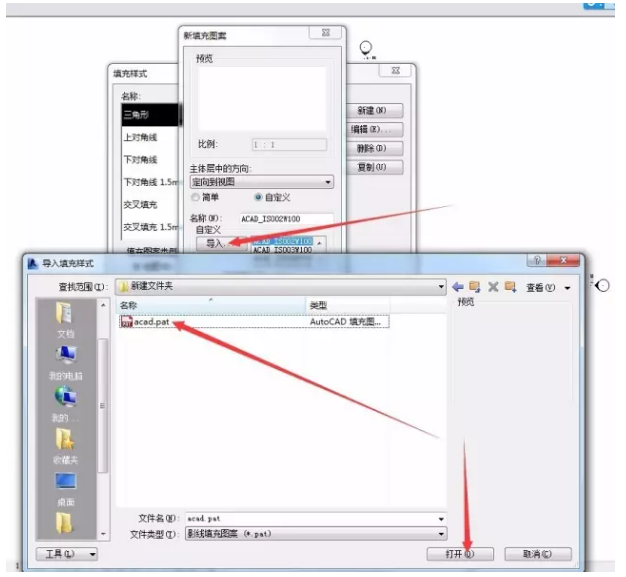

    简单的可以通过设置线角度和线间距，但是对于复杂的我们可以通过自定义，导入CAD的“acad.pat”文件，一定要注意检查导入比例，这里给大家一个路径：

    导入以后，我们就可以使用自定义填充图案啦~
