    项目中有些屋顶要求添加悬挑，或者顶部带折角的屋顶。如何在Revit中创建两种不同造型的屋顶，操作如图所示！

    顶部带折角的屋顶

    1、点击“建筑”选项卡下“构建”面板中的“屋顶”命令，并用“迹线屋顶”命令，绘制如图所示屋顶迹线，选择需要带折角的边界，例如左右边界，在其实例属性中，将“与屋顶基准的偏移”添加合适值，如图所示。

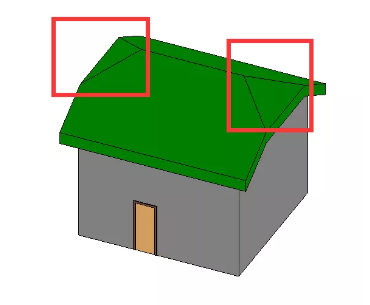

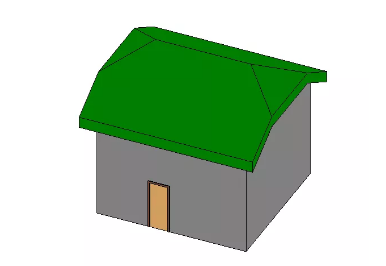

    2、编辑完成之后，点击“完成编辑模式”，形成如图所示带折角的屋顶。

    注：此处编辑屋顶迹线时，不可将坡度定义取消。

    顶部带悬挑的屋顶

    带悬挑的屋顶，可以通过绘制迹线的时候特意为之；还可以通过拾取墙命令，添加悬挑值。下面来详细讲如何通过拾取墙命令，添加悬挑值来画带悬挑的屋顶。

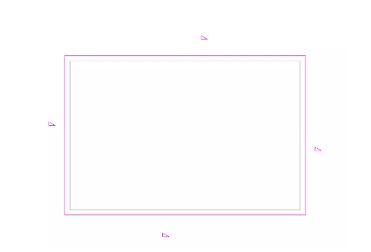

    1、简单绘制墙体为例进行讲解，点击“屋顶”命令，选择“拾取墙”绘制方式，拾取墙边线，如图所示。

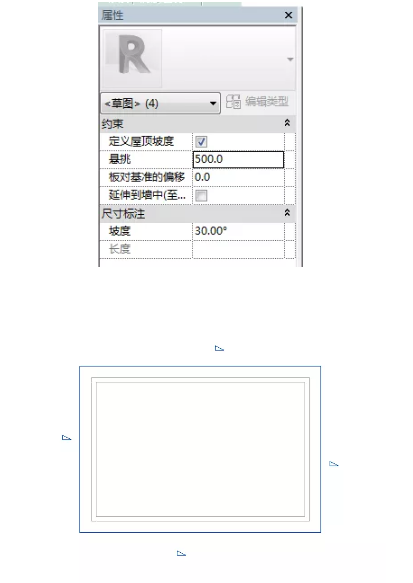

    2、选择需要添加悬挑的屋顶迹线，在属性面板中可以添加悬挑值500，如图所示。

    注：使用“拾取墙”命令绘制屋顶迹线才会有“悬挑”参数可以设置。

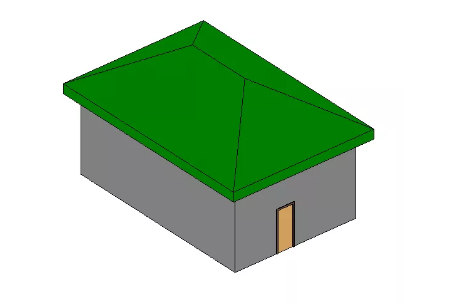

    3、设置合适的悬挑值，点击“完成编辑模式”，完成屋顶的绘制，并使用“附着顶部/底部”命令将墙体附着到屋顶，完成后如图所示。
