    涵洞是公路工程建设中必不可少的一部分，用于跨越天然沟谷洼地排泄洪水，或横跨大小道路作为人、畜和车辆的立交通道，或农田灌溉作为水渠。

    对于公路上涵洞模型的制作于布局，以及一系列附属构筑物的放置，也成了一件很繁琐的事情。

    为了解决在公路上涵洞的快速建模，以及定位放置，我们做出了参数化族文件，就只利用了几张Excel表格，配合dynamo可视化编程，可以直接运行放置模型构件，达到精准定位，自动放置，参数调节，快速建模，最后达到一键生成的效果。

    制作流程：

    1、建立参数化模型

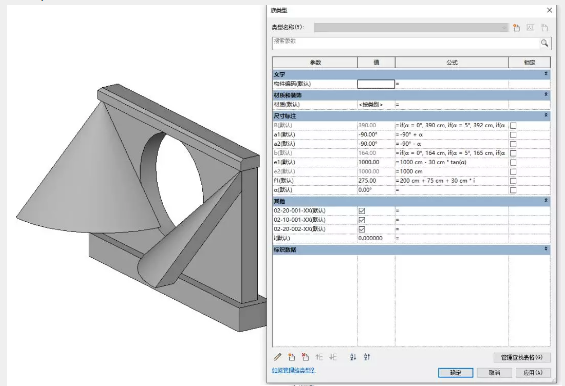

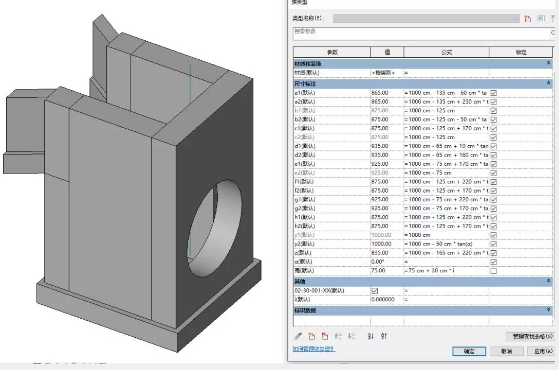

    我们是通过对图纸的研究先将模型分文2个部分，第一部分：洞身和基础；第二部分：端和翼墙。分别对这两部分进行建模，并设置参数，通过参数于参数之间的公式联系，达到以单个或少量几个的参数，可以驱动一整个模型的变化。（方便我们参数控制）

    2、数据提取与编辑

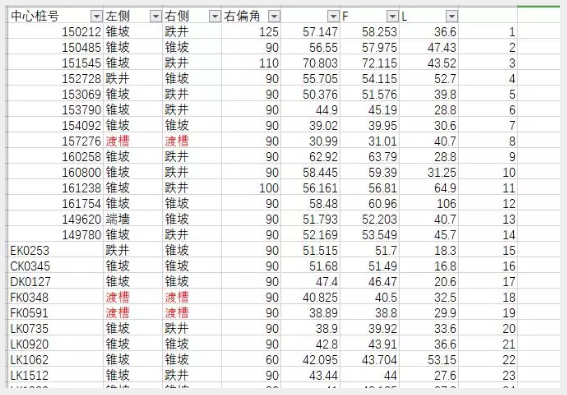

    通过对pdf图纸中涵洞表格数据的拾取，导出excel表格，提取出我们需要的数据，按照dynamo运行原则进行编排，整理制定出标准的Excel表格，并将数据按标准形式填入。

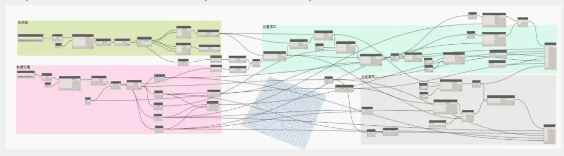

    3、编写dynamo节点

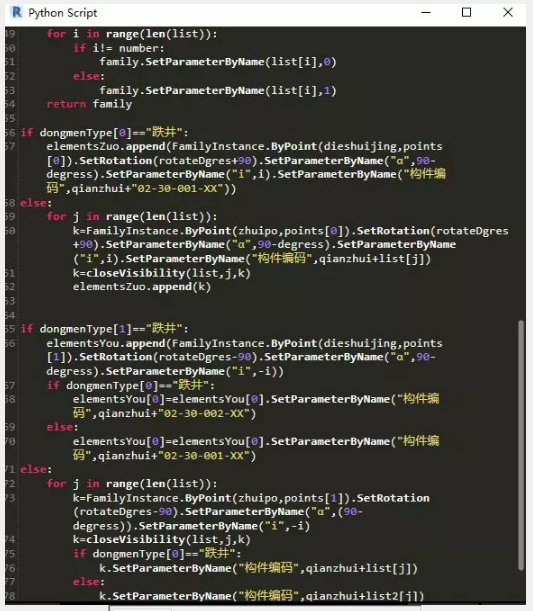

    再用revit自带的dynamo可视化编程，先提取出excel路线点位，在dynamo中生成道路中心线，编写出于数据，模型相匹配的节点，添加python判断节点用于分辨数据，将对应数据填入到模型中，达到快速建模，一键生成。

    4、导入dynamo

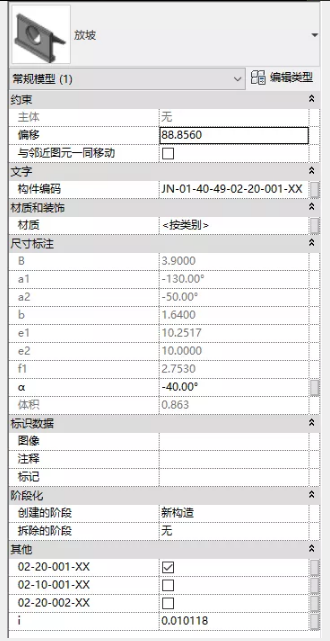

    最后将路线，涵洞数据的Excel表格导入到dynamo中，就可以按表格数据自动对模型进行定位，同时修改模型参数。并且可以按照定制好的构件编码标准，判断构件名称，自动添加构件编码参数，且将模型可见性按标准拆分，达到一键生成的目的。

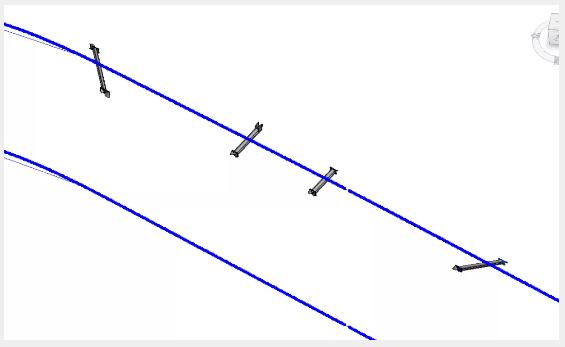

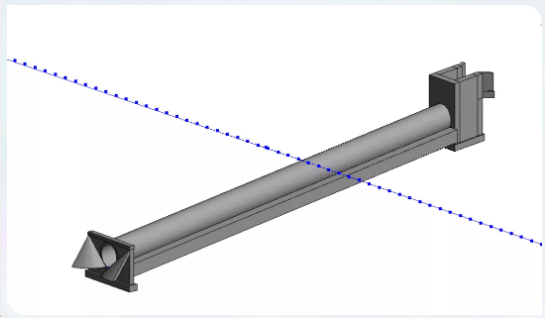

    最后达到模型按路线一键放置
