Rvite建模--桩基础的绘制

    本期我们将介绍桩基础的绘制方法。

    第一步：

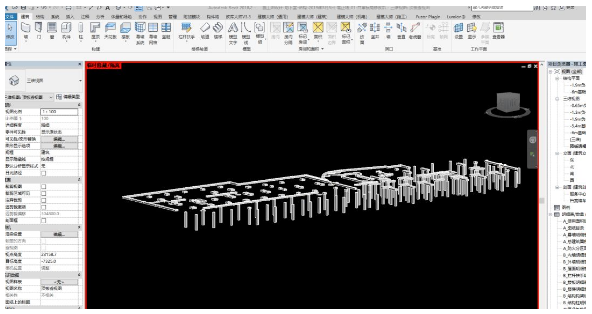

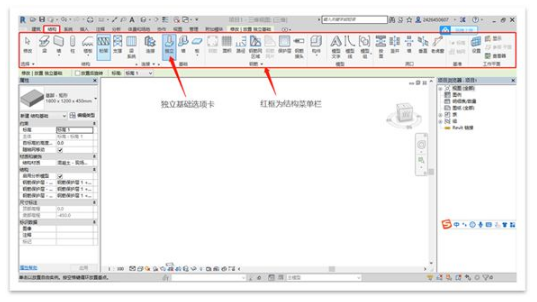

    在点击登录界面结构样板后，创建新项目1。进入绘图界面后，点击小菜单栏中的“结构”部分，进入结构菜单栏，再点击其中的“独立”选项卡，操作流程为“点击结构-独立”。

    第二步：

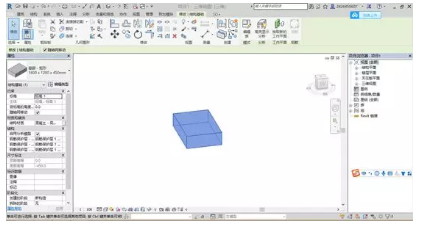

    点击独立后，系统默认为矩形独基。（如图2）但我们本次绘制的是桩基础，所以我们要找到桩基础所需要的族。

    第三步：

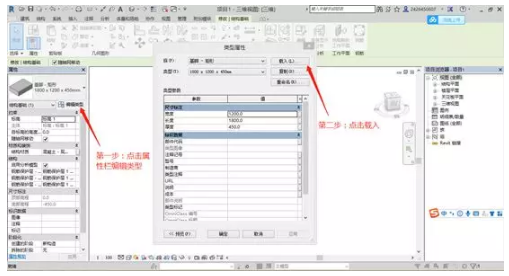

    为绘制桩基础，我们需要点击属性栏中的编辑类型，然后点击载入。

    第四步：

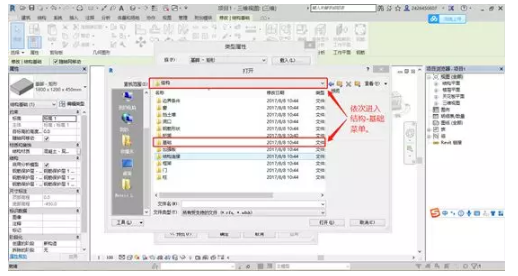

    之后我们会进入软件自带的原始族库，点击弹出菜单栏中“结构-基础”。

    第五步：

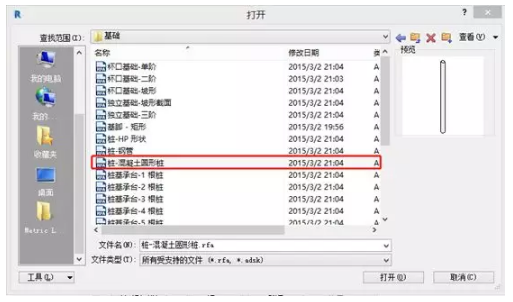

    进入到原始族库中后，我们打开“桩-混凝土圆形柱”。

    第六步：

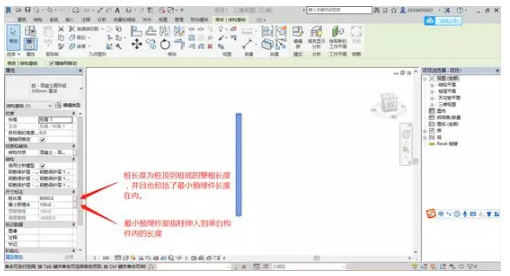

    打开后的桩基础在绘制界面中，任意空白位置点击，即可形成一根圆形桩基础（ps：笔者是在三维视图中点击了空白位置，所得的圆柱体，如果是在结构平面上绘制为一个圆形形状），可以观察左侧属性栏尺寸标注中，有“桩-混凝土圆形桩”的两个基本属性，通过调整属性得到我们需要的桩基础长度和锚入承台长度。

    第七步：

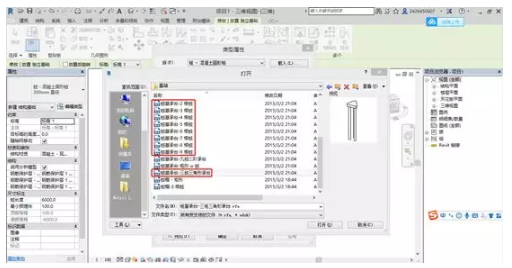

    如何绘制一个完整的桩基础呢？我们还需要绘制承台。在刚才第5步操作中的菜单栏里，我们找到矩形承台和三角形承台这两种最常见的承台族（如图7），通过刚才的操作绘制入我们项目中即可。

    Ps：对于一些五边形或六边形等多种异形承台的绘制，我们将在之后的族绘制教学中进行演示。
