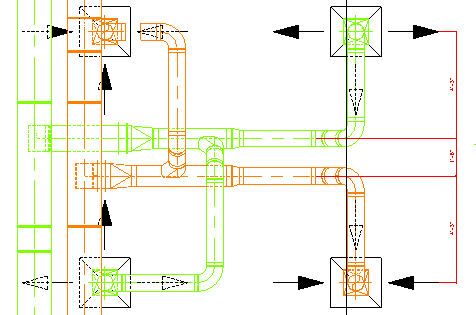

使用“设计到预制”工具可将包含 Revit MEP 图元的设计模型转化为包含 LOD 400 MEP 预制构件的 MEP 预制模型。
可以转化选定构件或整个风管或管网。由于预制模型无需从头开始重新绘制，所以“设计到预制”工具的工作流程效率更高。转化结果基于 Autodesk Fabrication 产品所采用的“设计线”算法，并使用 Autodesk Fabrication 产品中可用的相同内容。
有时，您可能需要在 Revit 族零件和 Autodesk Fabrication 构件之间创建关联关系。有关如何操作的详细信息，请参见将 Revit MEP 族映射到 MEP 预制构件。
注：
选定服务必须包含选定设计图元所使用的所有尺寸。
在转换为 MEP 预制构件时，设计图元上的标记会被移除。
为获得最佳结果，请确保选定的设计网络连接良好。
以下零件不支持转换，但仍会与已转换的图元保持连接：机械设备、风管和管道附件、调节阀、软风管和管道、风口、喷水装置和卫浴装置
以下功能和零件类型不受支持：对正、电气保护层、背靠背的管件以及分析连接。 另请注意，倾斜管道和风管不完全受支持。
以下情况可能不会正确转换：接头未居中对齐，偏心变径、具有开放连接件的管件、管路过渡连接到设备。
连接到风管面的风口将不保持连接。
使用此命令时，并非由 Autodesk 提供的内容具有的故障率可能更高。
在绘图区域中，选择一段设计意图构件。使用 Tab 键来选择 Revit 风管或管网。
单击“修改”
“预制”面板
（设计到预制）。注： 如果您尚未执行此操作，则指定预制部件和载入服务。
在“设计到预制”对话框中，选择一项服务，然后单击“确定”。 选择的服务会映射到源自 Autodesk Fabricatiaon 产品的 MEP Fabrication 内容集合。
（可选）为当前未连接的连接件显示断开标记。 单击“分析”选项卡
“检查系统”面板
（显示断开），然后选择以下一项或多项内容：风管
管道
（可选）使用“快速连接”、“布线填充”或“修剪/延伸”以消除在转化为预制构件期间创建的间隙。
