在Revit的分析设计中，热负荷和冷负荷分析是非常重要的一部分，通过这项分析，可以确定建筑模型的能量需求。
为建筑模型中的所有区域放置和定义空间后，可以将这些空间指定给分区。然后可以执行热负荷和冷负荷分析，以确定建筑的能量需求，以及确定空间和分区需求。

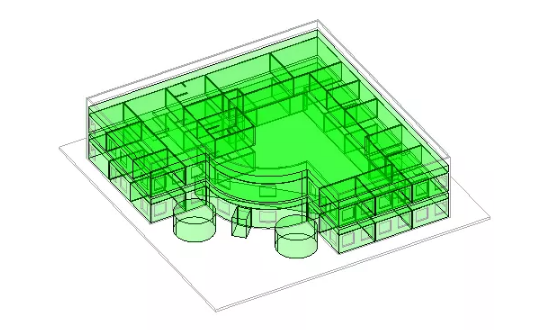

办公楼的三维分析模型
为了实现精确的热负荷和冷负荷分析，应当在建筑模型的所有区域中都放置空间（考虑整个体积）。这包括未占用的空间，如正压送风系统、计算空洞、竖井和墙槽的体积。还必须在“体积计算”对话框中选择“面积和体积”，以计算项目整体的空间体积。
虽然与小间隙空间关联的区域不会作为分区和空间显示在平面或剖面视图中，但它们会显示在“热负荷和冷负荷”对话框中的分析模型中。这是因为小间隙空间是在热负荷和冷负荷分析过程进行分析的，而此分析模型会显示被分析的所有区域。请参见计算空洞、竖井和墙槽的体积。
工程阶段只有与建筑模型中的所有分区和空间的阶段相对应，才能分析整个模型的加热和制冷需求。否则，软件将仅分析那些阶段与工程阶段相对应的分区和空间。
在使用链接模型时，所有分区和空间都必须在主体（本地）文件中。
为热负荷和冷负荷分析做准备
在执行热负荷和冷负荷分析之前，先准备建筑模型。
1、将空间和分区添加到模型。
2、指定面积和体积设置：
a.单击“建筑”选项卡“房间和面积”面板下拉列表（面积和体积计算）。
b.在“面积和体积计算”对话框的“计算”选项卡上，在“体积计算”下，选择“面积和体积”。
注：“面积和体积”选项应始终处于选中状态。如果在建筑模型中放置空间后未选择此选项，请选择“面积和体积”，然后检查所有空间的垂直范围和体积，以确认它们符合设计意图。
c.在“房间面积计算”下，确认已选中“在墙面面层”。
该设置指定在墙的哪个位置计算体积。
d.单击“确定”。
3、指定用于分析的建筑参数：
a.单击“分析”选项卡“报告和明细表”选项卡（热负荷和冷负荷）。
b.在“热负荷和冷负荷”对话框的“常规”选项卡中，根据需要定义参数。
4、指定建筑类型设置：
a.单击“管理”选项卡→设置”选项卡→“MEP设置”下拉列表→“建筑/空间类型设置”。
b.在“建筑/空间类型设置”对话框中，选择“建筑类型”，然后从列表中选择一种建筑类型。
您可以使用过滤器来搜索特定的建筑类型。
c.在右侧面板中，根据需要调整各参数。
d.对于每个明细表（占用率、照明和电力明细表），请单击“值”列，然后单击以打开“明细表设置”对话框，并选择或调整明细表。
e.对于“打开时间”和“关闭时间”，单击“值”列，然后单击，以打开“时间设置”对话框，并指定运行时数。
在“时间设置”对话框中，使用向上/向下箭头（或在框中键入数字）来调整建筑的打开或关闭时间。
执行热负荷和冷负荷分析
热负荷和冷负荷分析用于确定建筑模型的加热和制冷需求。
将空间放置在建筑模型的所有区域中，创建分区并为热负荷和冷负荷分析做好项目准备工作后，可以通过下列方法执行热负荷和冷负荷分析：
使用Revit中的集成工具计算负荷并创建报告。
导出项目信息，以创建gbXML(GreenBuildingXML)文件。该方法将打开“导出gbXML”对话框，该对话框中的工具与“热负荷和冷负荷”对话框中的相同，只是它不会计算负荷和生成报告，而是用来将加热和制冷信息导出到gbXML文件中。
gbXML文件包含了项目的所有加热和制冷信息（包括空间和分区）。然后可将gbXML文件导入到将要执行热负荷和冷负荷分析的第三方负荷分析软件应用程序。gbXML开放方案用来帮助建筑设计人员获取有关建筑项目能量消耗特征的信息。
与热负荷和冷负荷分析一起使用的明细表字段

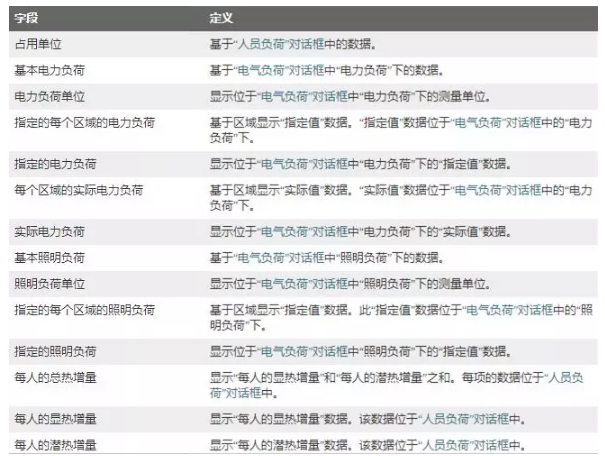

下表列出了可以与明细表一起使用有助于分析项目负荷的字段（除空间属性的字段外）。
从gbXML文件导入负荷分析
如果第三方分析应用程序的输出是gbXML文件，可将该文件导入到Revit中，并使用它设计HVAC系统。
1.单击“插入”选项卡→“导入”面板→（导入gbXML）。
2.在“打开”对话框中，定位到包含gbXML文件的文件夹，选择该文件，然后单击“打开”。
3.在“选择要从gbXML文件导入的数据”对话框中，选择要导入到项目中的类别。
注：将负荷分析结果导入到Revit中后，gbXML文件的计算参数会自动添加到项目的Revit空间（作为空间属性）中。
以上是有关热负荷和冷负荷分析的主要内容，希望能帮助大家更加得心应手地开展工作！
