Revit现在的使用量越来越大，但是做暖通或者相关专业的朋友可能发现在Revit中创建辐射采暖可能不是那么容易，那到底是为什么呢？我门可以采取什么样的办法来弥补这一块呢？

    1.为什么Revit软件中没有地暖绘制的这个功能呢？

    Revit研发没有地暖绘制功能，鬼知道为什么呢？但是我们可以分析一下，地暖模型在施工阶段并没有很大的意义，二维图纸完全可以起到施工指导的作用。其实也是地暖相对于其他环节比较独立，影响不大的原因。还有一个可能就是国外用地暖的情况相对较少，采用散热器采暖为主要方式，也就是这个功能比较小众，不值得开发。当然了，这些假设都是我们猜测的，至于到底为什么没有此功能，那就不得而知了！

    2.绘制地暖模型的意义何在？

    1>，在整个模型中，缺失地暖这部分模型的完整性也就不具备了。

    2>，模型并不指导施工或者在施工阶段中起作用，只起到展示作用。

    3>，甲方、业主要求此部分建模。

    3.地暖模型绘制难点是什么？

    地暖盘管一般为PE-X系列或者PE-RT等柔性塑料管材，整个回路具有完整性，即除了分集水器连接处再无其他接头，我们用现有的管材族画不出这样的模型。

    4.我们有什么办法来创建模型？

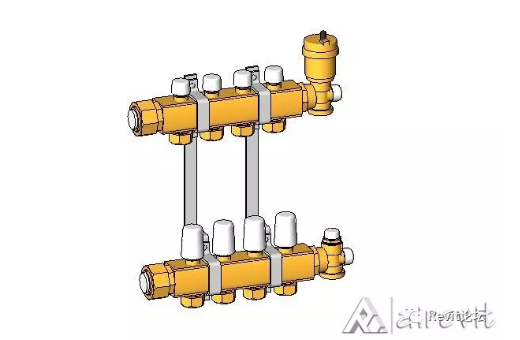

    我们先梳理一下模型都需要的构件都有哪些？从分集水器开始算起也就是分集水器及地暖管，分集水器这里好处理，我已经做好了一个可参变的地暖分集水器，含有完整的组件，路数可调。

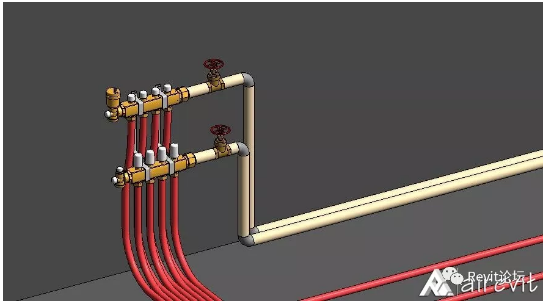

    接下来地暖管的绘制，因为地暖管在整个模型中起的作用无非是展示作用，所以我们没必要用管道画出来地暖管，可以选择内建模型绘制，把地暖管拆分成两段，第一段为折弯部分。

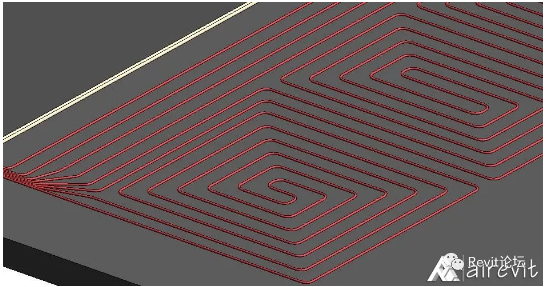

    第二段为盘管部分。盘管这部分通过内建模型放样来完成，可在天正暖通或者鸿业中创建好地暖管二维图，导出成低版本将其载入到Revit中做放样路径。

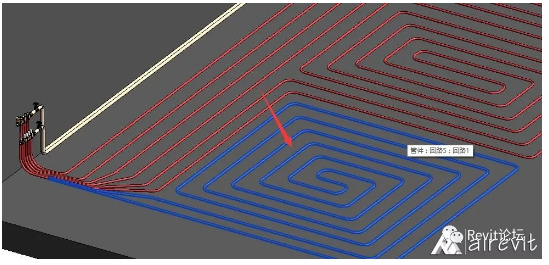

    将第一第二部分拼接在一起便可成为一个完整的地暖回路，这个办法适用于翻模，地暖的正向设计在Revit平台下可能还有很长的路要走。以后有更好的办法会分享给大家。作品文件打包放在附件，大家可下载查阅。
