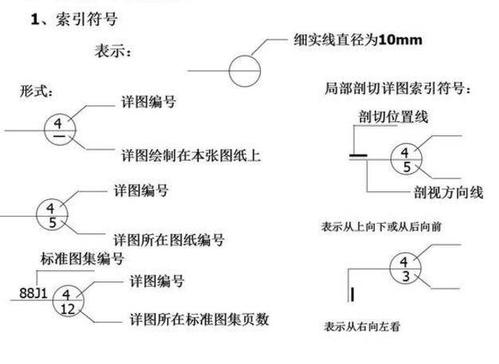

CAD索引符号是计算机辅助设计（Computer-Aided Design）过程中使用的一种符号。它们被用来表示和标识设计图纸中的各个元素和特征。CAD索引符号在工程、建筑和制造等领域中广泛使用，有助于提供一种统一的标记系统，以便设计师和工程师能够更容易地理解和交流设计意图和规范要求。CAD索引符号的含义是根据一套标准规则和约定来定义的。这些符号通常由一或多个字母和数字组成，每个符号都代表着特定的意义。通过使用这些符号，设计师能够快速识别不同的元素，并正确地解释设计图纸中的各种要素。以下是一些常见的CAD索引符号及其含义：1. 直线段符号（L）：代表直线段或线性特征。这个符号通常用于标识墙壁、支撑结构或其他直线形状。2. 圆弧符号（A）：代表圆弧或弧线特征。这个符号通常用于标识圆弧形状、曲线路径或弯曲的表面。3. 圆孔符号（C）：代表圆孔或圆柱特征。这个符号通常用于标识孔洞、螺纹或其他圆形特征。4. 槽符号（R）：代表长方形槽或其他线性槽特征。这个符号通常用于标识槽、凹槽或其他带有平行边的几何形状。5. 倒角符号（F）：代表边角倒角或圆角特征。这个符号通常用于标识边沿、过渡区域或其他倒角的特征。6. 对称性符号（SYM）：代表对称性特征。这个符号通常用于标识设计图纸中的对称要素，以确保设计师和工程师能够正确理解对称性要求。7. 平行符号（PARA）：代表平行特征。这个符号通常用于标识设计图纸中的平行线段或平行边。除了上述常见的符号外，CAD索引符号还可以包括其他表示特征和要素的符号，具体取决于所使用的标准和约定。总而言之，CAD索引符号在计算机辅助设计中起着非常重要的作用。它们提供了一种统一的标记系统，使设计师和工程师能够更好地理解和交流设计图纸中的各种元素和特征。通过正确使用CAD索引符号，可以提高设计效率、减少错误，并确保设计规范和要求得到正确实施。
