选择预制支架时，使用绘图区域中的控制柄来修改支架支座的位置。

• 支架支座控制柄：调整矩形风管的支架支座。

  例如，在风管支架与上方风管冲突时，使用三角形控制柄，以延长支架。使用圆形控制柄调整支架位置以将其延伸到结构。

• 拖动支座末端控制柄以调整自杆起的支座长度。按 Shift 键并拖动控制柄来约束移动的方向。



• 拖动杆末端控制柄以调整支架杆的长度和位置。按 Shift 键并拖动控制柄以仅调整支架杆的位置。

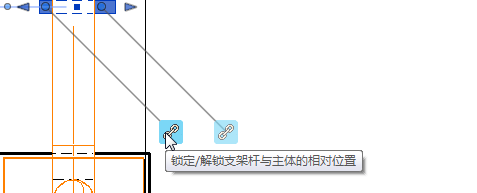

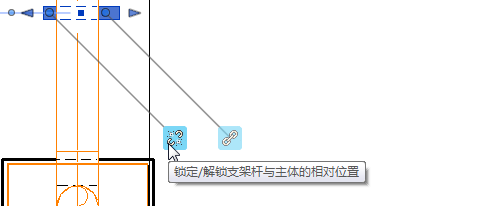

• 锁定/解锁支架杆相对位置：锁定或解锁支架杆与风管之间相对位置。 重新放置支架杆时，会显示“锁定/解锁”控件。默认情况下，支架杆保持自身与风管的相对位置（锁定），因此移动风管时支架杆将随之移动。



  解锁后，风管将独立于支架杆而移动，杆将保持其在结构上的当前位置。



  注： 对于放置在管件上的支架，这些控件不可用。
