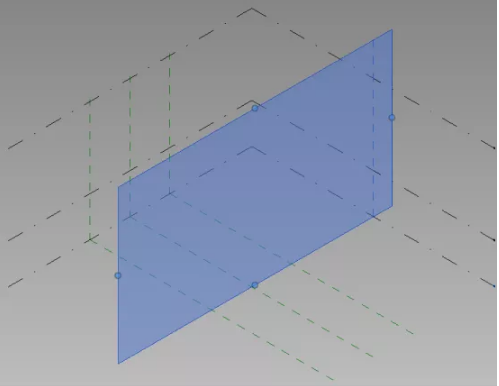

首先，新建一个自适应一般常规模型族，在工作空间创建如下图的参照平面。这个是建立模型最基础的操作，定好位置。

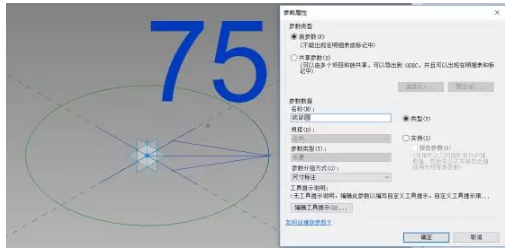

    接下来，进入主题，转到视图右侧，然后在选定的参照平面添加4个模型点，然后转换为自适应点。这4个点作为支架的4个点。在1号自适应点处添加一个参数化圆。如下图所示：

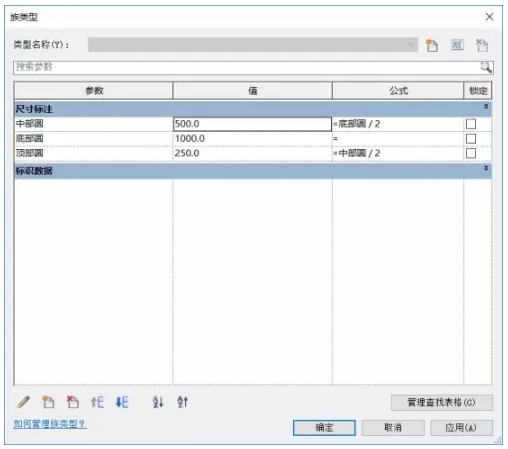

    按照上述的操作，在中部参照点添加一个参数化圆。

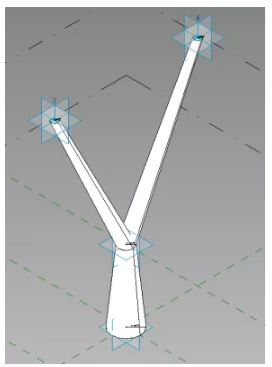

    接下来，选择底部圆与中间圆，中间圆与顶部圆分别创建实心形状。

    支架创建好后，新建体量并导入体量中去，在体量简单创建三个平面，然后分割平面，千万记住在“表面表示”里面将节点勾选上去。

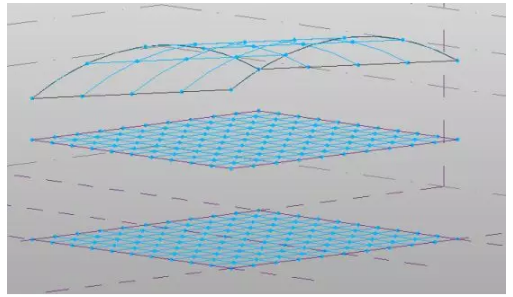

    通过建立两条参照线的方法，选择并创建实体。建立下图所示的三个平面，并且都需要划分网格。

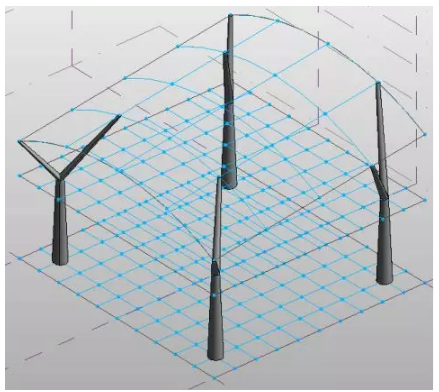

    导入自适应族，和上一篇讲的一样，方法不再赘述，然后按照自适点的顺序依次添加，即可。

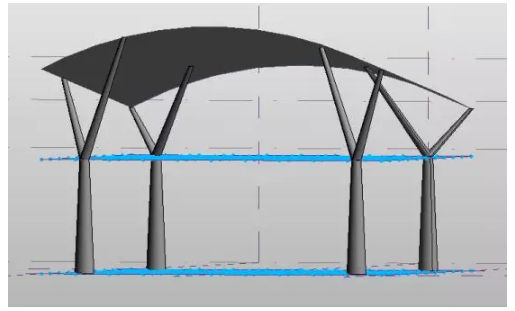

    这样，一个遮阳棚就创建成功了，大家不妨试试这个技巧！
