Revit二次开发说难也难，说容易也容易，关键看客官你的情况和兴趣。
要想做Revit二次开发，首先需要有一些开发的基础知识，尤其是.NET的开发语言（首选C#，或者VB.NET也行）。其次要知道Revit相关的一些基本概念。
有了上面的基础，入门就是手到擒来的事（当然入门后要转成高手，还是需要磨练的，不是一朝一夕就可以完成的）。
（1）准备工作
开发前需要先安装对应的软件，包括
AutodeskRevit
VisualStudioExpress（如果是企业或土豪，请使用收费版VS）
（2）创建项目

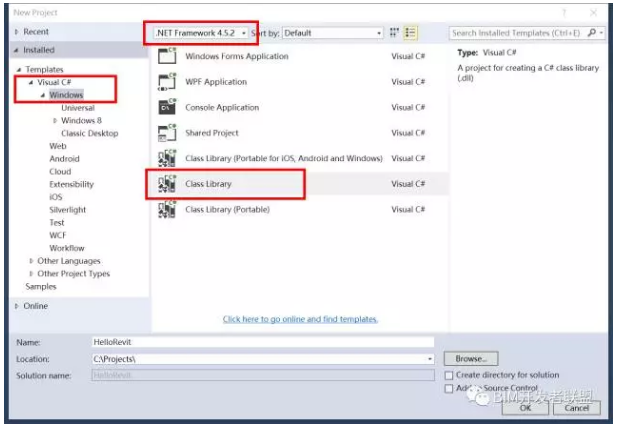

打开VisualStudio，单击菜单栏“File”→“New”→“Project…”，或者按快捷键(Ctrl+Shift+N)，打开“NewProject”对话框。在该对话框中，选择“VisualC#”→“Windows”，在“Templates”中选择“ClassLibrary”，在“Name”栏中输入项目名称“HelloRevit”，单击“OK”。
注：Revit不同版本要求的最低.NETFramework版本不一样。例如2017至少需要4.5.2版本。
（3）添加引用

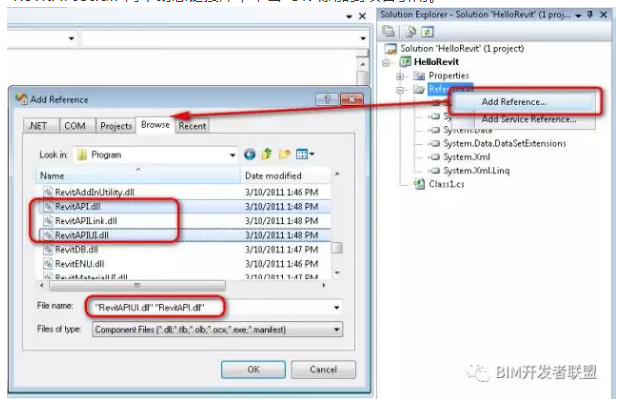

选择“SolutionExplorer”的“References”节点，右击选择“AddReference…”，打开“AddReference”对话框。在该对话框中，选择“Browse”选项卡，进入Revit安装目录(根据本地情况选择对应安装目录，例如：C:ProgramFilesAutodeskRevit2017，具体根据客官安装的Revit版本不同而不同)，选择“RevitAPI.dll”以及“RevitAPIUI.dll”两个动态链接库，单击“OK”添加到项目引用。
（4）代码编写
接下来，就可以开始编写具体代码了。项目创建后VisualStudio会默认创建一个Class1.cs文件，该文件包含一个public类Class1，代码如下：
namespace HelloRevit
{
publicclass Class1
{
}
}
请将以上代码替换为下面的代码(后面会有代码的详细解释)：
namespace HelloRevit
{
[Autodesk.Revit.Attributes.Transaction(Autodesk.Revit.Attributes.TransactionMode.ReadOnly)]
public class Class1 : Autodesk.Revit.UI.IExternalCommand
{
public Autodesk.Revit.UI.Result Execute(Autodesk.Revit.UI.ExternalCommandData commandData, ref string message, Autodesk.Revit.DB.ElementSet elements)
{
Autodesk.Revit.UI.TaskDialog.Show("Hello", "Hello Revit!");
return Autodesk.Revit.UI.Result.Succeeded;
}
}
}
也可以通过使用using关键字简化下面的代码，简化更改后的代码如下：
using Autodesk.Revit.Attributes;
using Autodesk.Revit.UI;
using Autodesk.Revit.DB;
namespace HelloRevit
{
[Transaction(TransactionMode.ReadOnly)]
public class Class1 : IExternalCommand
{
public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)
{
TaskDialog.Show("Hello", "Hello Revit!");
return Result.Succeeded;
}
}
}
注：所有的Revit插件功能都以外部命令的方式存在，每一个外部命令都必须继承于IExternalCommand。命令类还必须实现Execute接口，该接口包含三个参数：
commandData：包含Revit应用程序的各种信息，包括文档、应用程序接口、当前视图等等。用户需要的所有信息都从该参数获取。
message：主要用于当命令执行遇到问题时给用户报告的错误信息，所以仅当返回值为Result.Cancelled或Result.Failed时，传入该参数的值才会对用户可见。可以将一些异常信息放入该参数以提示用户问题原因。
elements：也是当命令执行遇到问题时给用户报告错误时使用，因此它跟message参数一样仅当返回值为Result.Cancelled或Result.Failed时有用。该参数包含一个元素集，开发人员可以通过该元素集告知用户哪些元素有问题。
（5）注册外部命令
要让Revit能使用外部命令，除了对应的项目和代码，还需要对命令进行注册。Revit通过后缀名为.addin的文件(该文件实际为xml格式)来进行注册。具体步骤如下：
1）新建一个文本文件，并将文件名改为“HelloRevit.addin”(请确认文件名不是“HelloRevit.addin.txt”)。然后在该文件中输入以下内容，并保存：
<?xmlversion="1.0" encoding="utf-16"?>
<RevitAddIns>
<AddIn Type="Command">
<Assembly>C:ProjectsHelloRevitinHelloRevit.dll</Assembly>
<AddInId>2FA16D42-9AE3-491d-A919-1A3B04701B9F</AddInId>
<FullClassName>HelloRevit.Class1</FullClassName>
<VendorId>YourCompany</VendorId>
</AddIn>
</RevitAddIns>
A.AddInType="Command"表明该库是一个外部命令
B.Assembly是编译的“HelloRevit.dll”文件的具体路径，请改为本机路径
C.AddInId是一个全局的GUID值，每个外部命令都应该包含一个自己的GUID值（不同命令不能AddInId重复）
D.FullClassName指类的名称(这里是Class1，请注意一定要将命名空间名称加上，例如HelloRevit，否则命令执行时会找不到对应的接口)
E.VendorId指明该命令的厂商，请自定义使用厂商的名称
2）文件保存好之后需要将该文件放入特定目录，如果你希望该插件只有当前用户可用，需要将文件放入：%appdata%AutodeskRevitAddins2017;
如果你希望所有用户都可以使用该插件，则将文件放入C:ProgramDataAutodeskRevitAddins2017
（6）执行命令

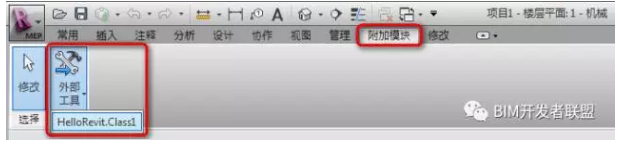

所有步骤完成后，启动Revit，功能区中将出现一个“附加模块”选项卡。
单击“外部工具”下拉列表中的“HelloRevit.Class1”，执行后将弹出一个窗口显示“HelloRevit”。
