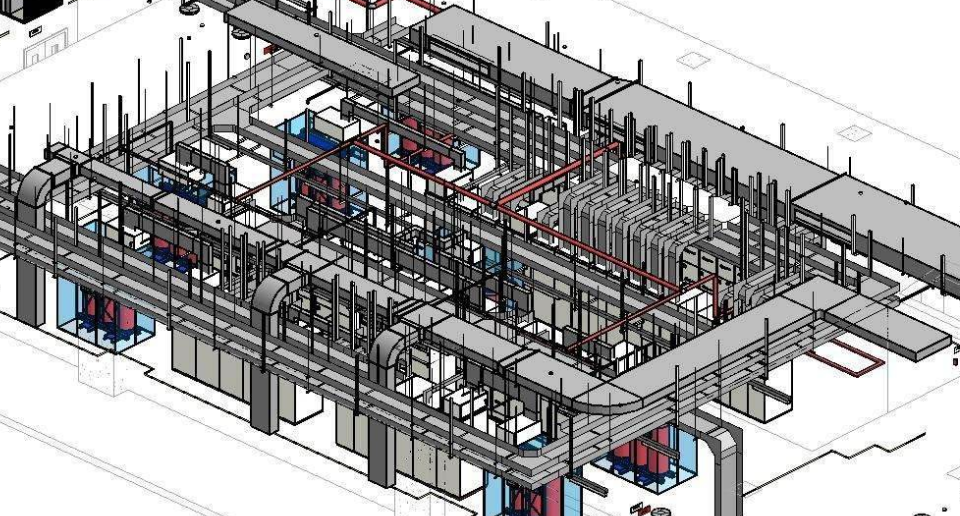

在BIM软件Revit中绘制图纸时，我们时常会遇到一些小问题，今天小编就为大家讲解一下放置区域钢筋的方法。

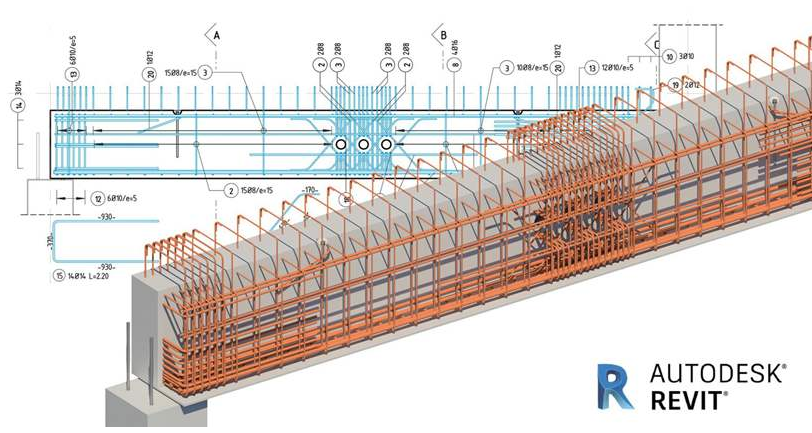

    使用常用的绘制工具来定义钢筋网片覆盖区域系统的边界。

    单击“结构”选项卡>“钢筋”面板>(结构钢筋网区域)。

    选择楼板、墙或基础底板以接收钢筋网区域。

    单击“修改|创建钢筋网边界选项卡>“绘制”面板>(边界线)。

    绘制一条闭合的回路。

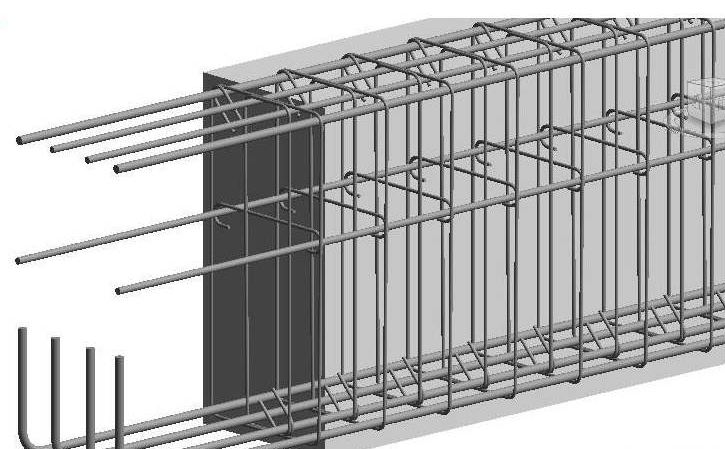

    这里需要注意的是，平行线符号表示钢筋网区域的主筋方向边缘。在草图模式中，可以更改此区域的主筋方向。钢筋网区域的主筋方向非常重要，因为它确定钢筋网片的旋转。钢筋网片中的主要钢筋平行于主筋方向。每个钢筋网区域都有一个具有边缘控件的矩形包络(虚线)。

    选择控件以确定钢筋网片布局的开始/结束边缘。

    使用这些控件，可以指示钢筋网片对齐和搭接值。至少选择两个相邻控件来创建正确的钢筋网片布局。钢筋网片布局会将钢筋网片调整到钢筋网边界。钢筋网片将被绘制的边界和主体中的洞口剪切。

    这里需要注意的是，若要更改钢筋网的图形参数，要单击“视图”选项卡“图形”面板(可见性图形)，然后修改“结构钢筋网区域”或“结构钢筋网”下的参数。

    在“钢筋网区域”的“属性”选项板的“构造”部分中选择搭接位置。

    单击“修改|创建钢筋网边界”选项卡>“模式”面板>(完成编辑模式)。

    如果想在完成的草图上自动放置符号和标记，需要在“钢筋网区域”的“属性”选项板的“标识数据”下的“在视图中标记新构件”参数中选择正确的视图。

    好了，以上就是小编为大家带来的Revit中放置区域钢筋的方法了，希望对大家有所帮助。
