1、问题描述

    利用revit软件设计桥梁模型，首先要订制各种构件的族，即构件的模板，为参数化建模做准备。

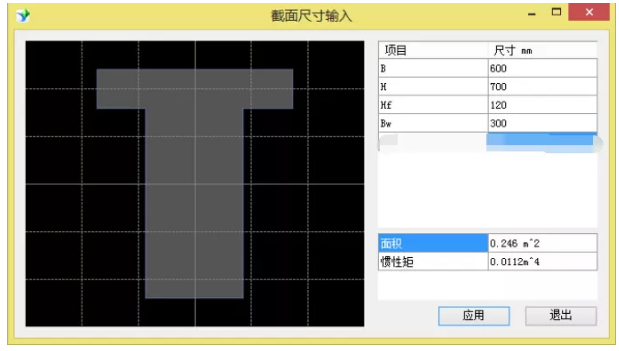

    以T型梁为例，目标设计如下截面的T形梁构件族。

    定制参数为：

        上翼缘宽度，B

        下翼缘宽度，Bw

        梁高，H

        上翼缘厚度，Hf

        梁跨度，L

    2、技术背景

    采用AutodeskRevit软件，2014版本。

        .rfa，族文件；

        .rft，族样板；

    Revit的族基本分为：

        系统族

        外部族

        内建族

    此处构建的是外部族，可以独立保存，导入项目文件。

    3、解决方案

    该问题的基本解决思路为：

        根据Revit的结构族样板，创建T形梁的族文件；

        设计截面，绘制典型T形梁的几何模型；

        将几何模型的尺寸参数化，便于修改；

        保存族，载入项目一文件。

    4、实施案例

    4.1新建族

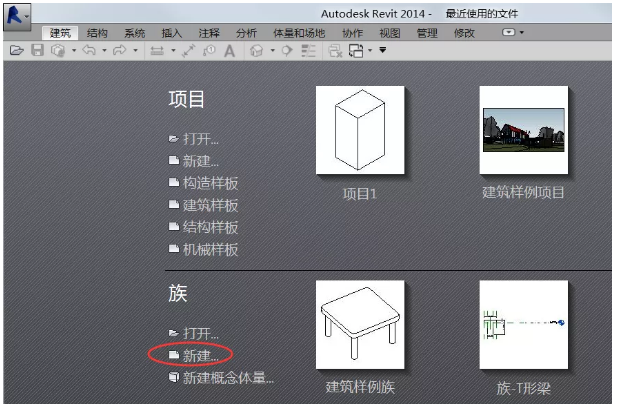

    新建【族】；

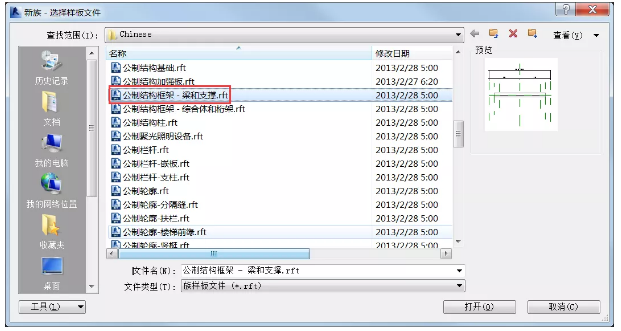

    选择梁的族模板；

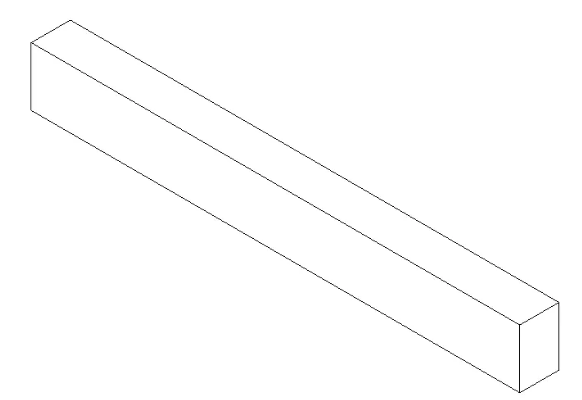

    打开后看到默认矩形梁的几何模型；

    4.2T形梁几何建模

    梁一般在平面布置，故在立面设计T型梁的截面形式；

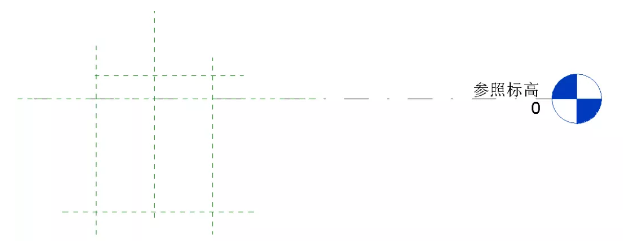

    删除原几何模型，新建必要的参考线；

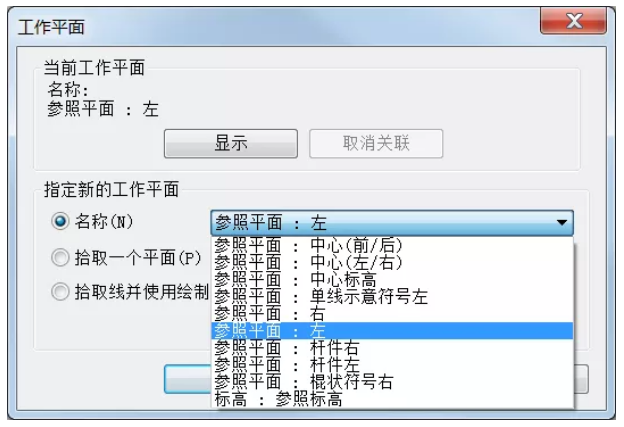

    设置参考平面-【左平面】

    绘制模型线；

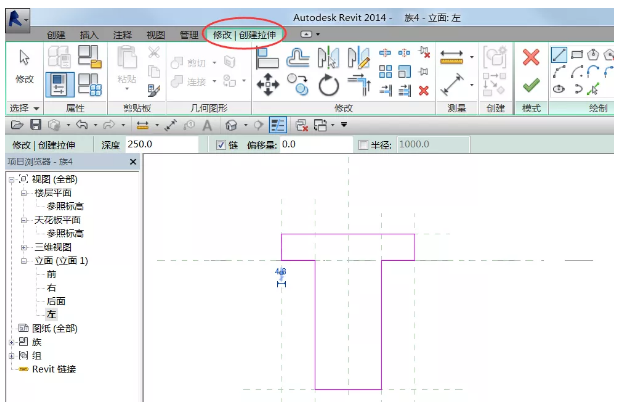

    在模型线的基础上，创建拉伸；

    设定相对参考平面的拉伸值；

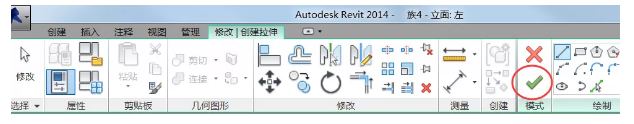

    完成拉伸；

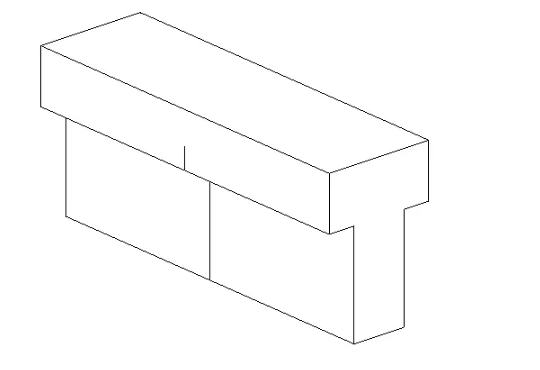

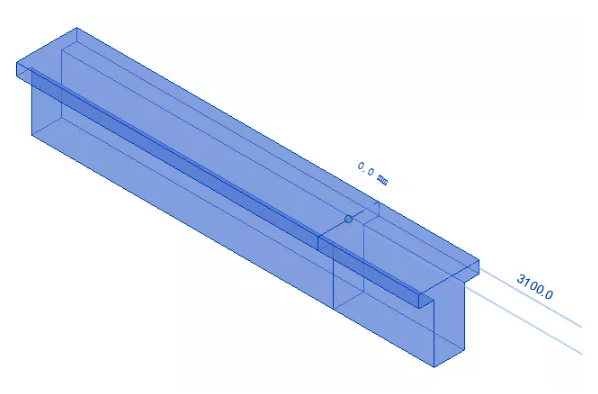

    几何模型效果；

    要点：

        注意梁的空间位置，在左立面绘制典型截面；

        模型的拉伸；

    4.3参数化订制

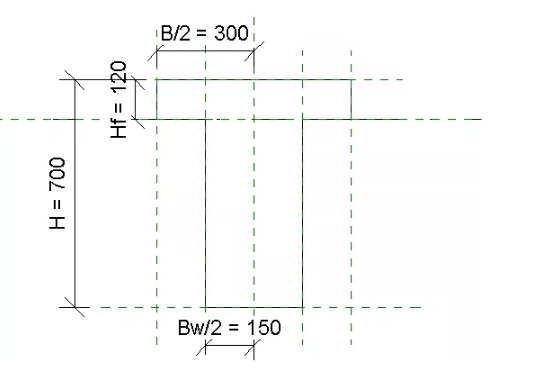

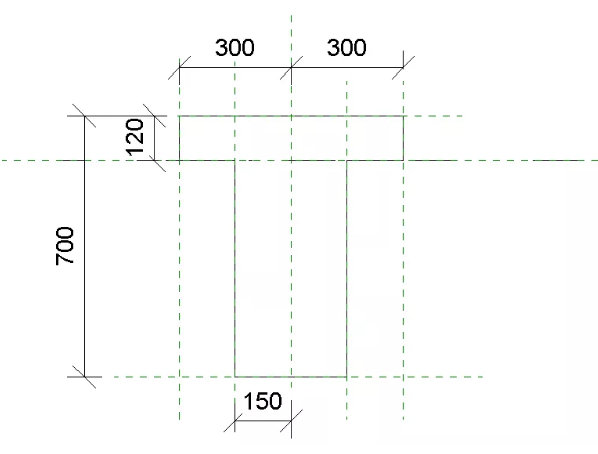

    添加尺寸标注；

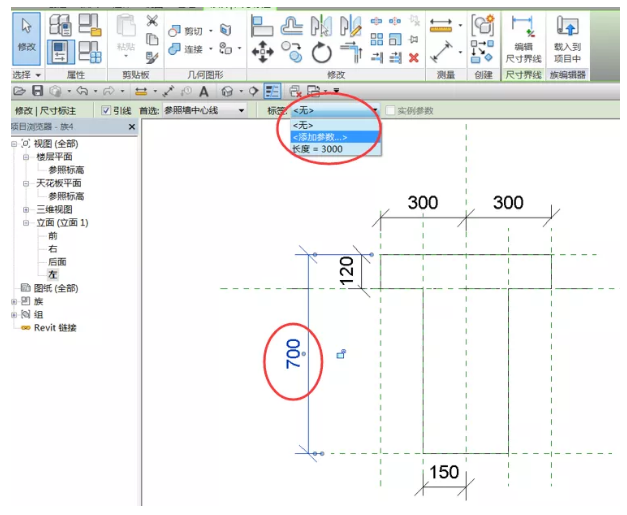

    尺寸标注参数化；

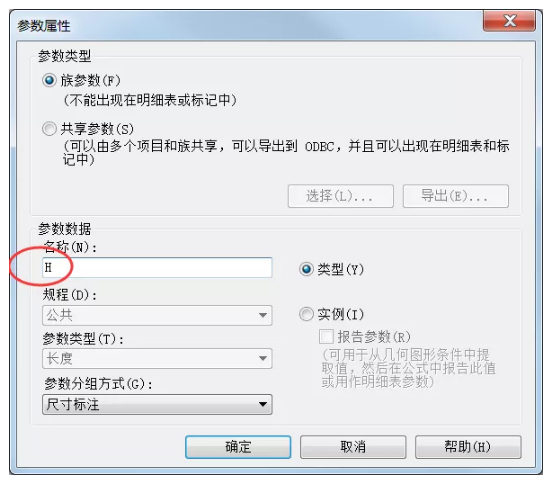

    【添加参数】

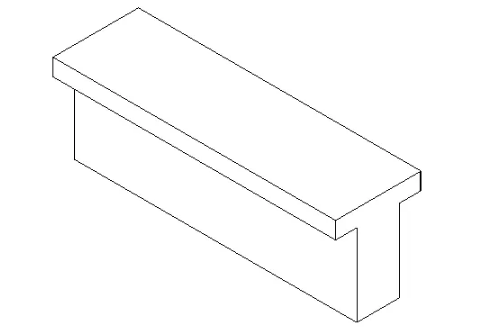

    参数化效果；

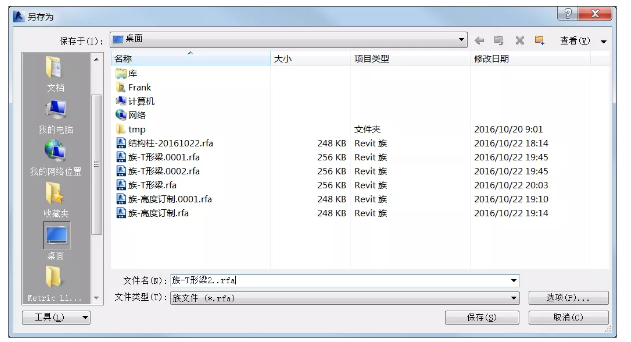

    保存族；

    要点：

    添加重要的尺寸参数；

    4.4项目导入T型梁

    新建【项目】；

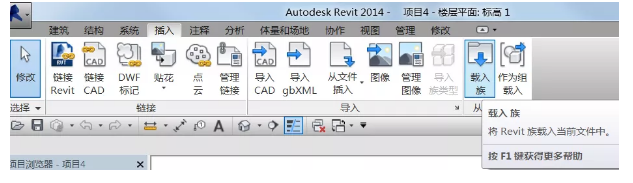

    载入自定义族；

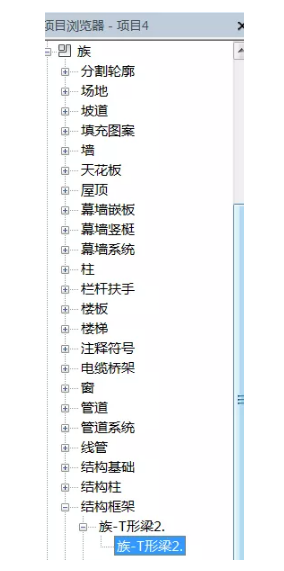

    【项目浏览器】-【族】-【T型梁2】

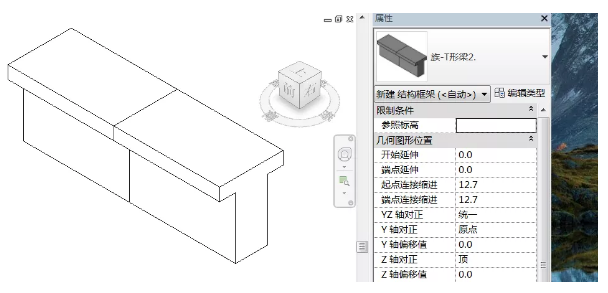

    【右键】-【创建实例】；

    4.5参数化修改

    【编辑类型】

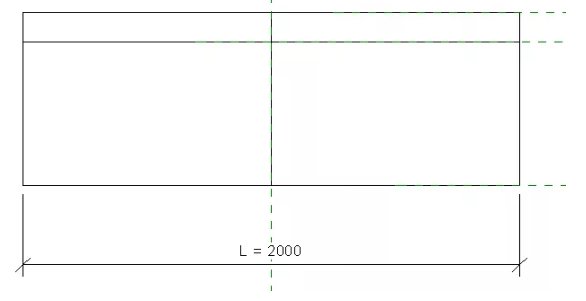

    修改：L=4000；

    修改：Hf=300；

    修改：B/2=500；
