今天我们聊一聊怎样用Revit场地功能实现基坑放坡开挖，然后计算土方开挖方量及回填方量。

    1、首先打开Revit软件，新建项目，用参照平面做出基坑顶边线及底边线参照轮廓，以放坡系数m=0.625，基坑深H=2.400M进行放坡，用尺寸标注基坑顶与底相关尺寸。

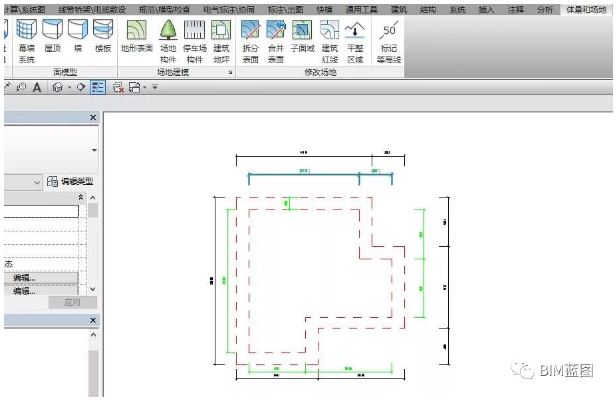

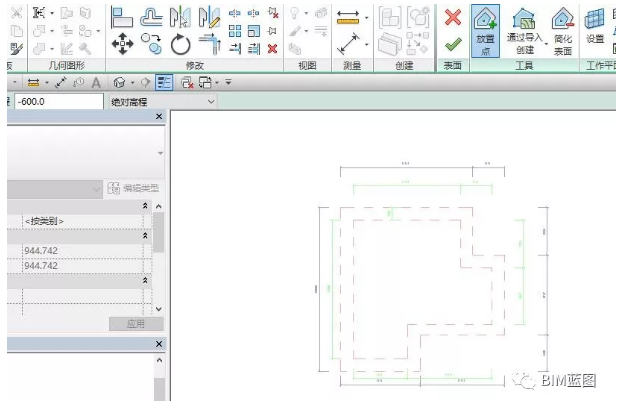

    2、使用体量和场地菜单下地形表面建立原始地形，注：原始地形可以通过导入实际地形高程点CSV、TXT或DWG格式，这里的高程点为平整场地过后的地形高程，怎样使用方格网计算土方平整量，如何在Revit进行实现，今天先不聊。

    为了方便演示，假设场地平整高程全为-0.6m（实际工程是不可能的）。

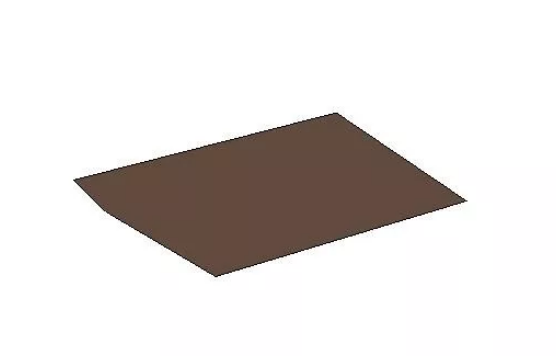

    3、原始地貌完成建立。

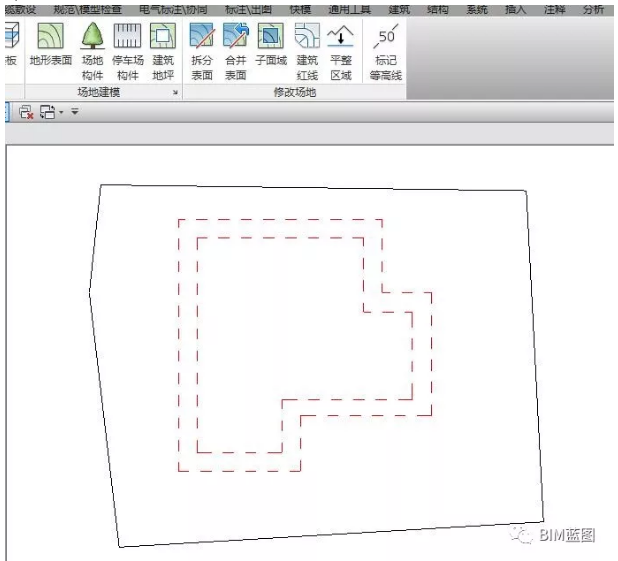

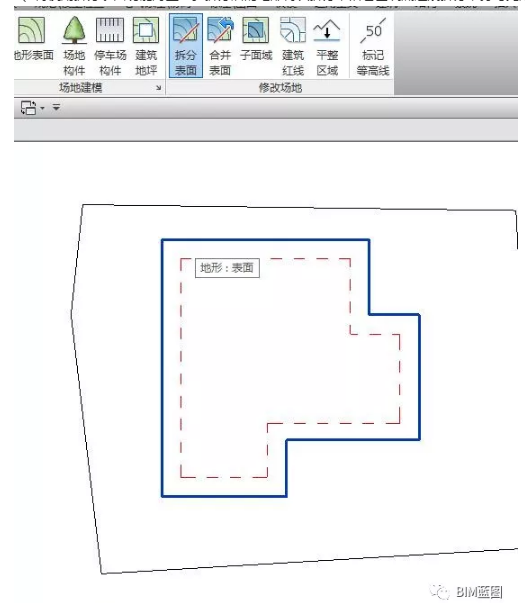

    4、使用拆分表面功能对原始地形沿着基坑顶边线进行拆分，打勾完成。

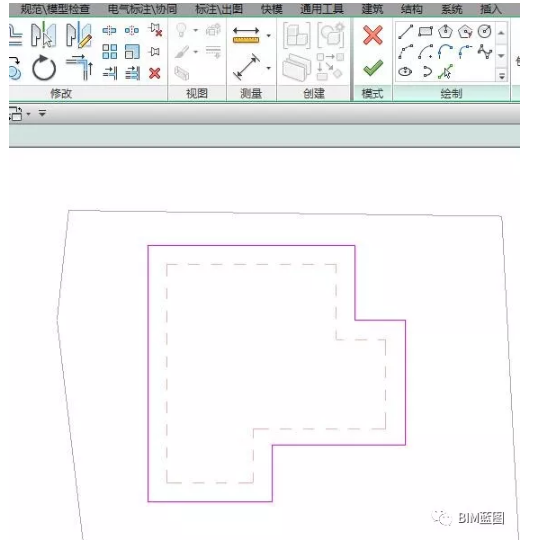

    5、再使用拆分表面功能对上一步拆分后的地形再次拆分，沿着基坑底边线拆分，打勾完成。

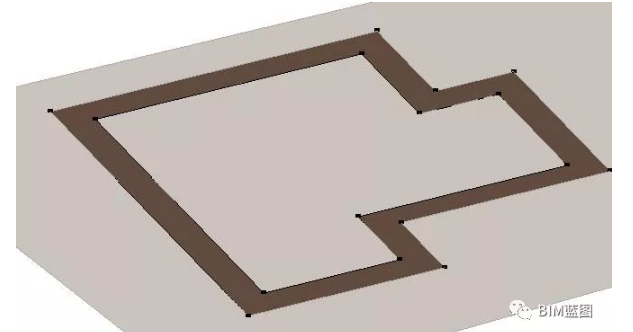

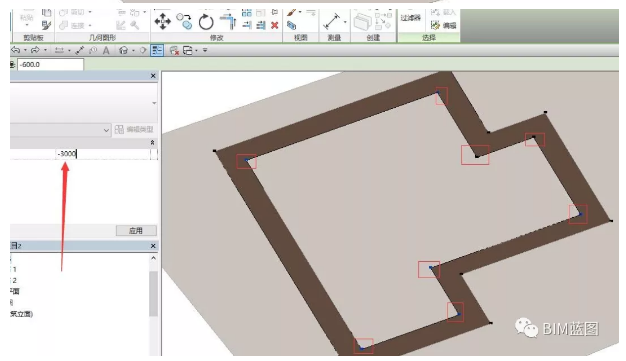

    6、进入三维，选中中间拆分后环形带，删除环形带上所有高程点，只保留角点高程，同时修改基坑底边线角点高程为-3m（-3m为基坑底高程），打勾完成。

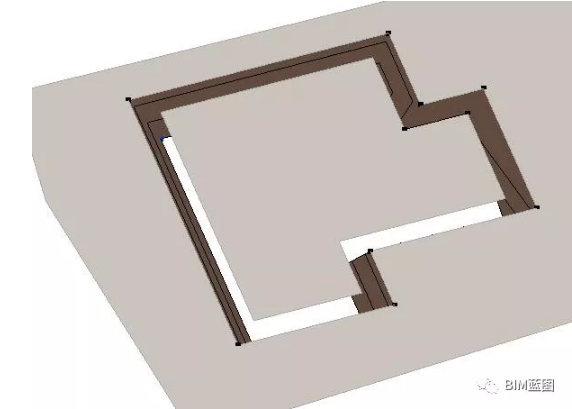

    7、完成效果如下。

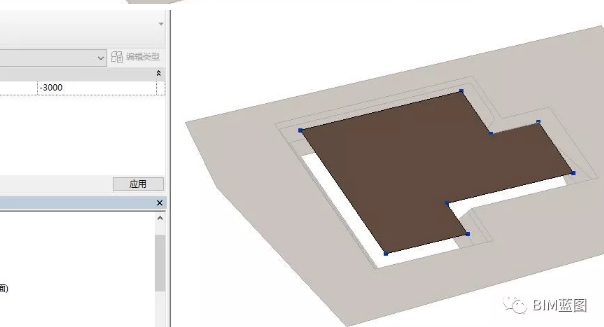

    8、同理，选中中间拆分区域，删除多余点，只保留角点高程，修改角点高程为-3m。

    9、完成如下。

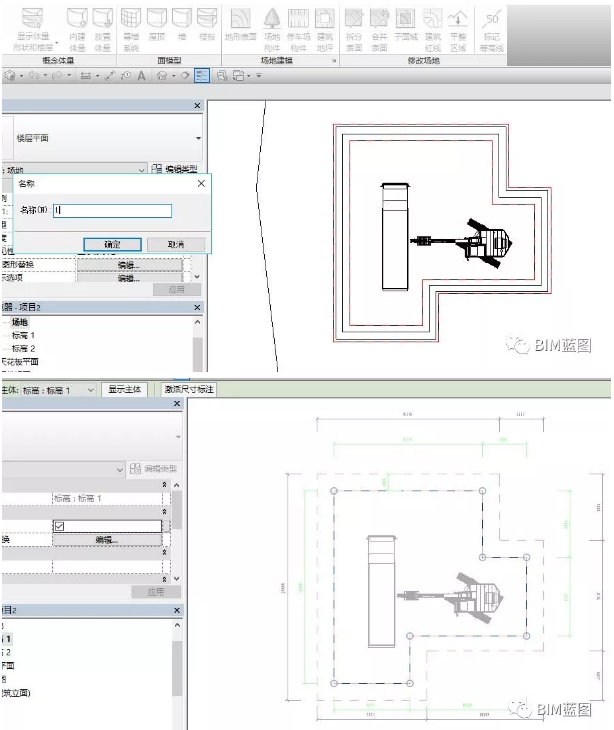

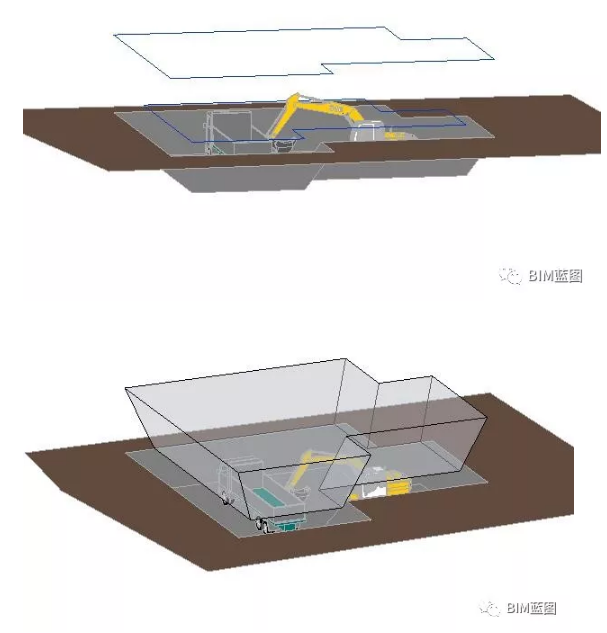

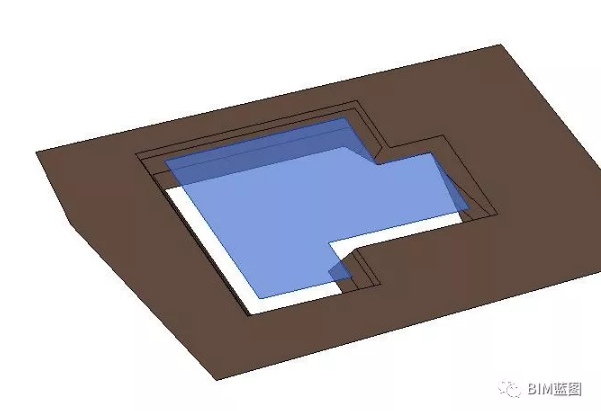

    10、使用体量计算开挖方量，使用内建体量，完成体量建模,体量上表面对齐基坑顶，下表面对齐基坑底，得出挖方量V=662.250，也可使用内建模型计算。

    回填方量：

    一：如果能用明细表精确计算基础各部分体积V1，那么就用V-V1，得出回填量。

    二：采用体量V1建基础模型，用大基坑体量V进行剪切，剪切后的体量体积V-V1,自动得出回填量。

    三：采用内建模型V1建基础模型，用大基坑内建模型V进行剪切，剪切后的内建模型体积V-V1,自动得出回填量。

    四：方法不仅限以上，如果谁还有更好的方法，后台留言给小编，一起学习探讨。

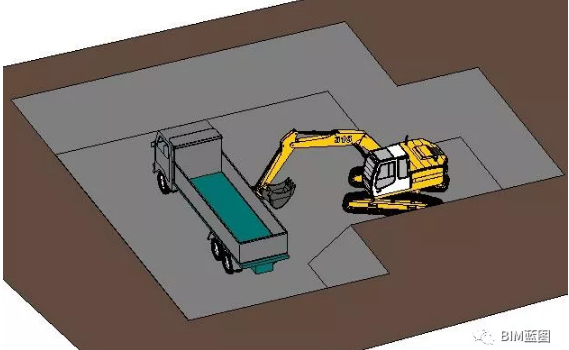

    11、不断使用地形拆分、合并、修改高程点实现土方运输马道创建。

    总结：创建土方放坡模型不仅限以上方法，下期小编再用另一种方法创建，再对比两种方法挖方量是否一致。如果谁还有更好的方法，后台留言给小编，一起学习探讨。
