摘要：今天给大家带来怎样快速提取主流地形图上高程点建立场地地形模型，以GlobalMapper软件为例，小编在以前也讲过另外一种方法，详情请参考：怎样快速提取地形图坐标到Revit建立场地模型？

    1、准备软件

    GlobalMapper

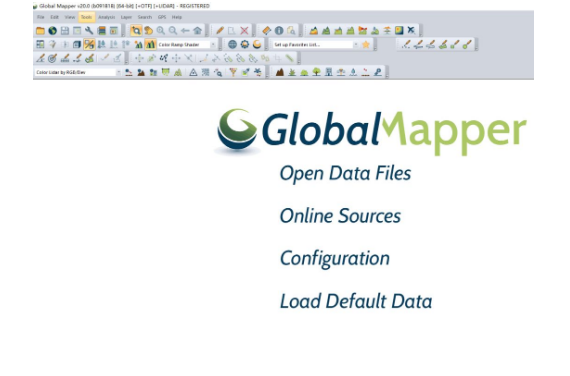

    GlobalMapper软件界面

    openstreeMap网页

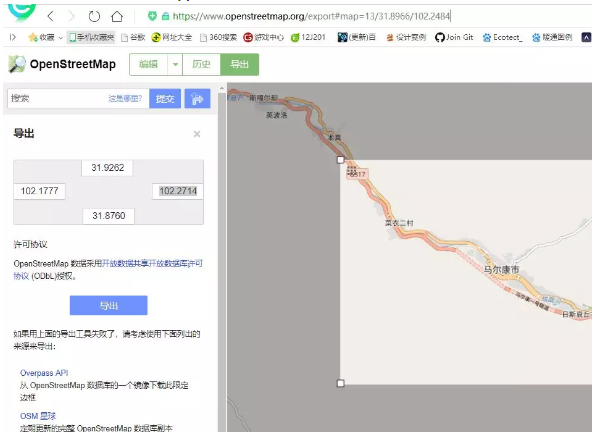

    1、访问openStreeMap，搜索所需要区域地形图（这里以四川马尔康市局部区域为例），再导出，记录下图所示框中的经纬度

    2、打开GlobalMapper软件（百度自行下载汉化破解版）

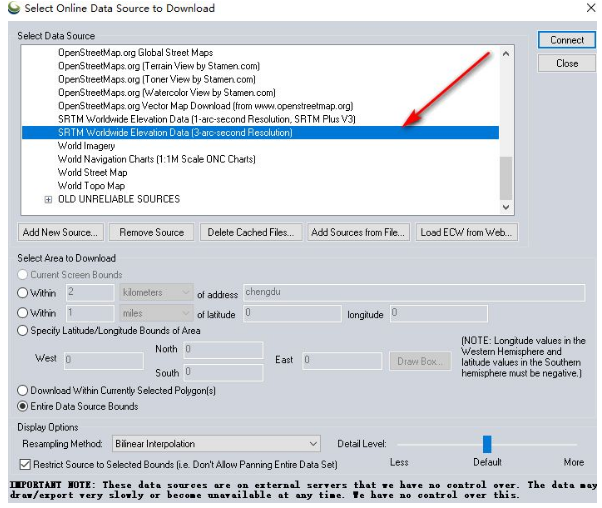

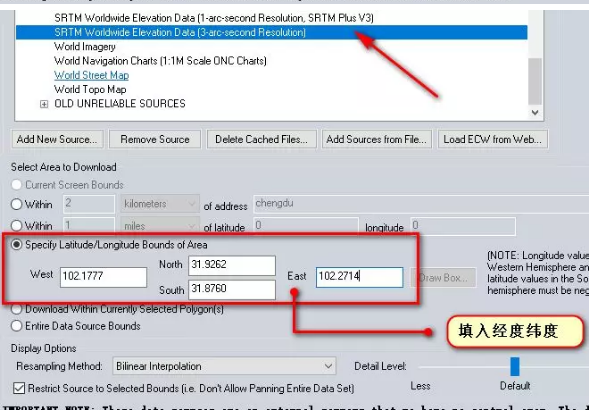

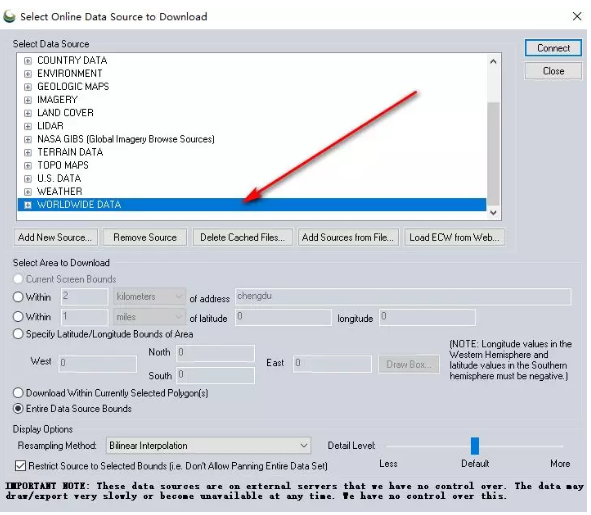

    选择onlineSources，在按下面图片箭头操作

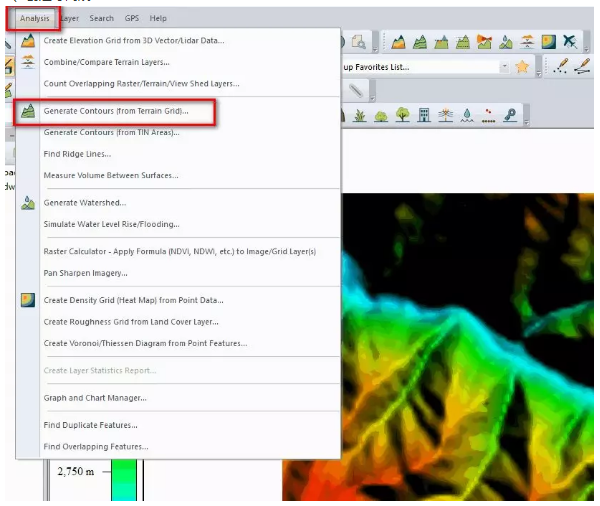

    3、创建等高线

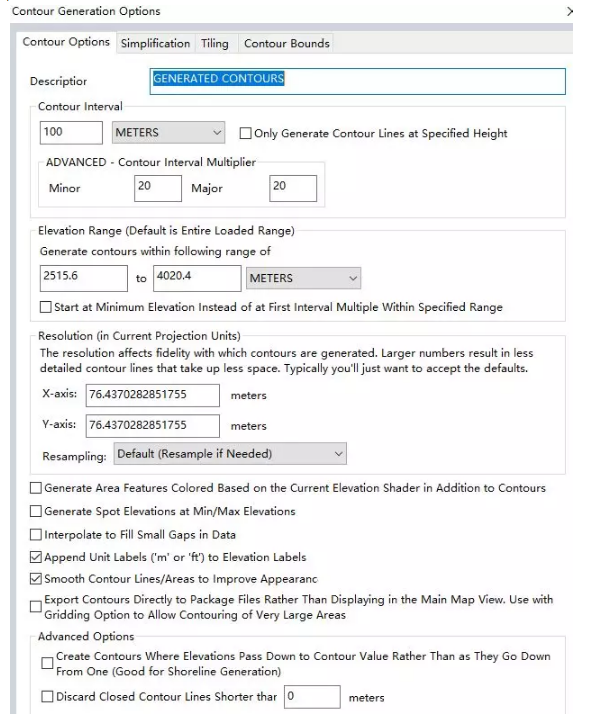

    4、设置等高线

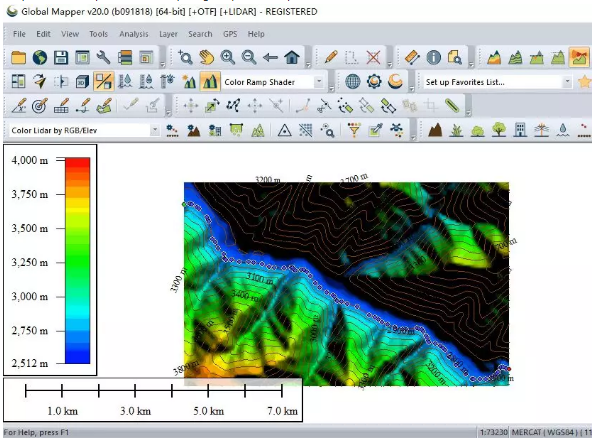

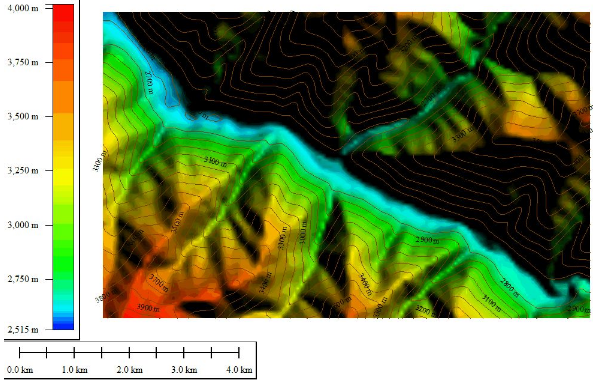

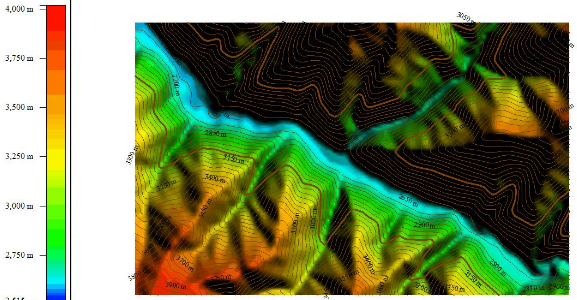

    5、生成带等高线的地形

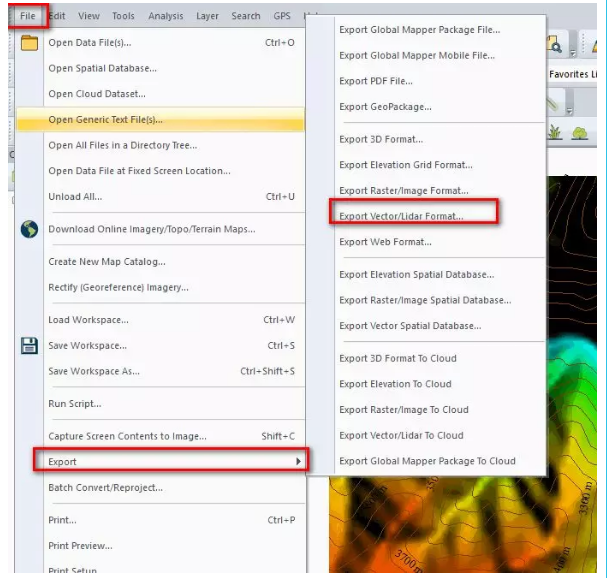

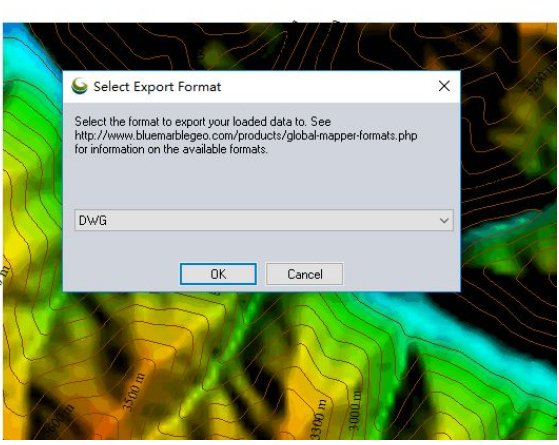

    6、导出DWG

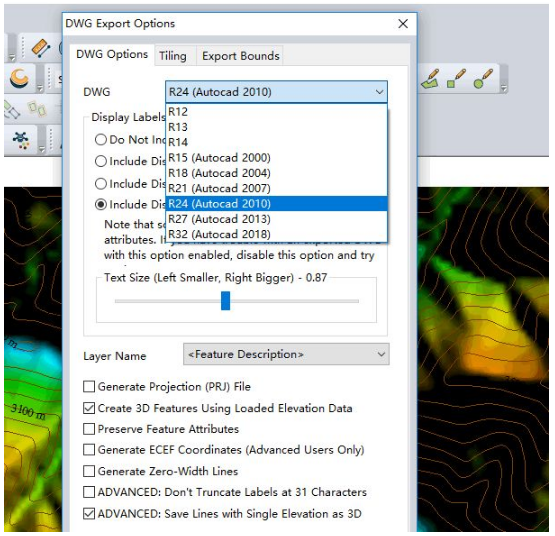

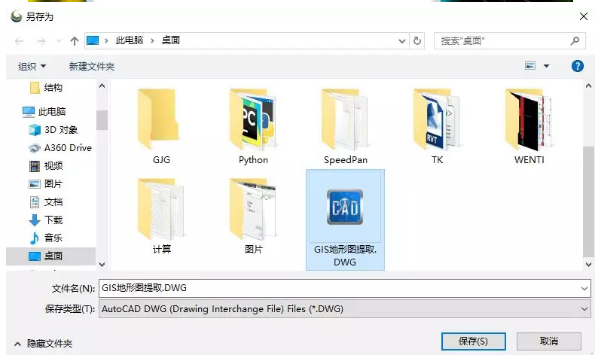

    7、选择DWG版本，设置导出选项，导出DWG

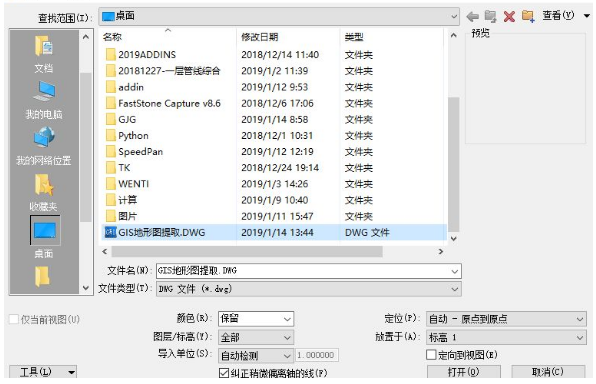

    8、打开Revit软件，插入DWG（全部按默认设置）

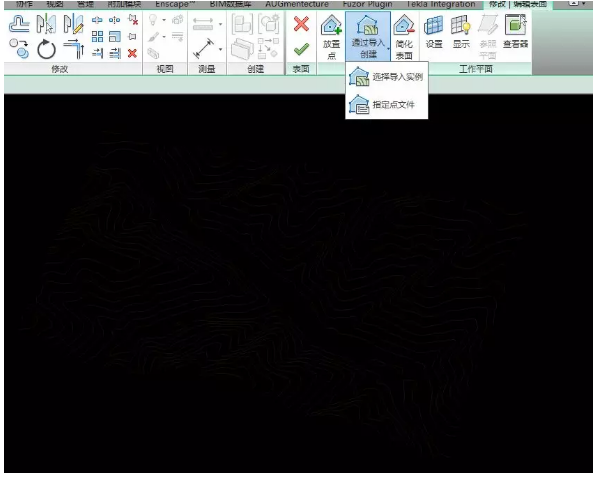

    9、体量场地（通过导入创建-选择导入实例）

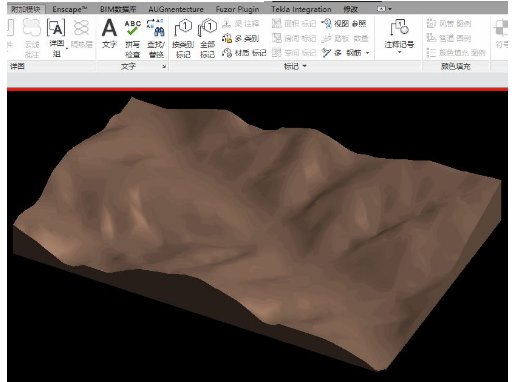

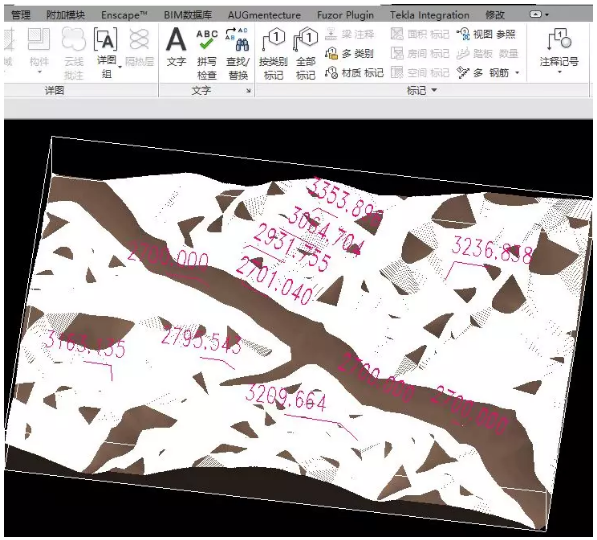

    10、生成地形3D模型

    11、对比原始地形高程及导入revit中地形高程（完全正确）

    完结
