    Revit绘制斜楼板的三种方法

    第一种：

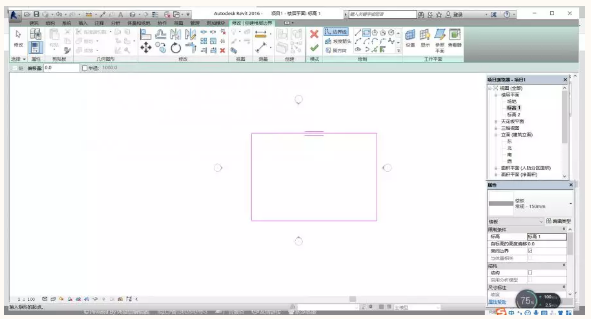

    01、在"建筑"选项卡中选择“构建”面板中的“楼板”按钮绘制好楼板。

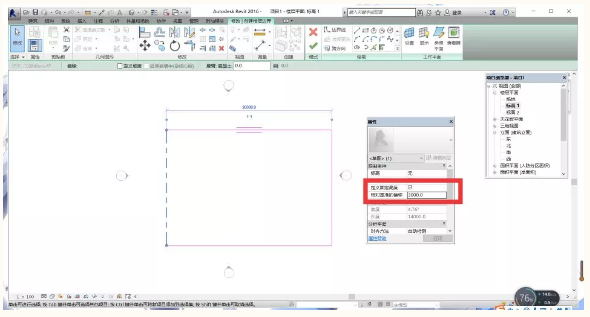

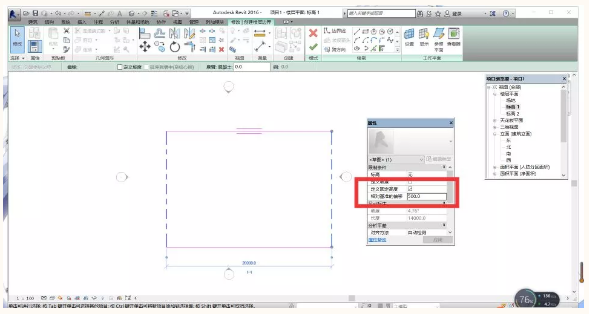

    02、选择左边的线，在"属性"选项卡中勾选“定义固定高度”，修改“相对基准的偏移”的值。

    03、选择右边的线，在"属性"选项卡中勾选“定义固定高度”，修改“相对基准的偏移”的值。

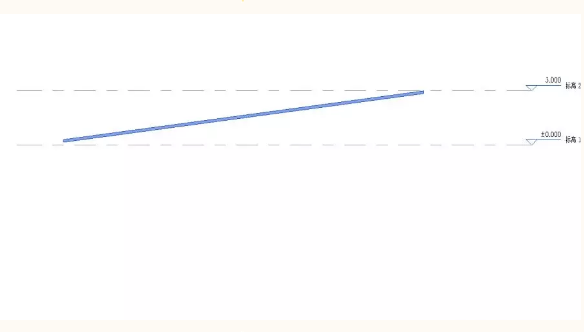

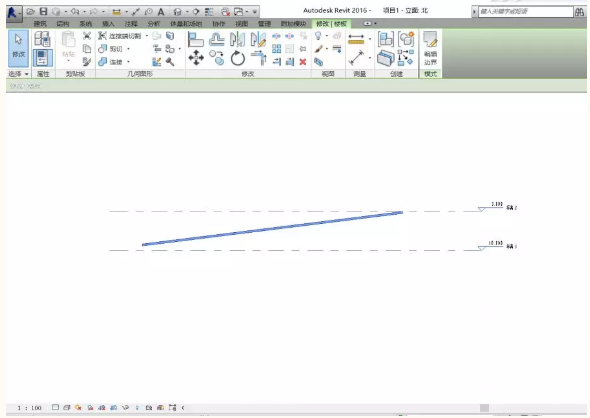

    04、效果图。

    第二种：

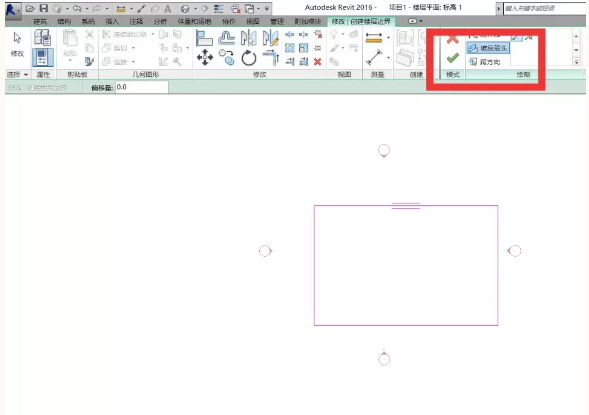

    01、绘制好楼板的图形后，再选择“坡度箭头”。

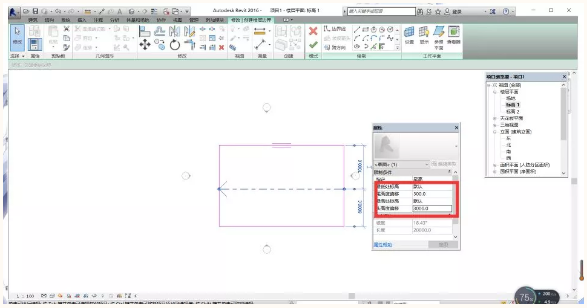

    02、绘制好倾斜的方向箭头，修改“尾高度偏移”值和“头高度偏移”值。

    03、效果图。

    第三种：

    01、绘制完成一块楼板。

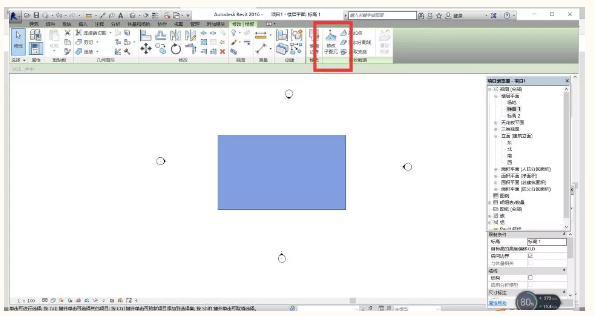

    02、框选楼板，点击“形状编辑”面板中的“修改子图元”按钮。

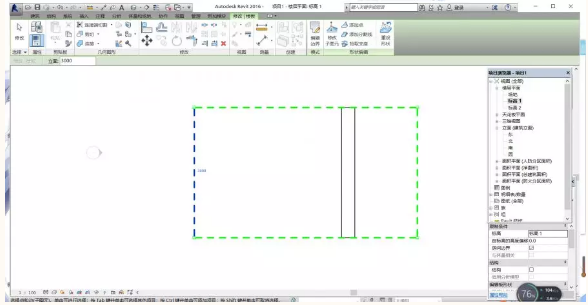

    03、单击左边的线设计好高度。

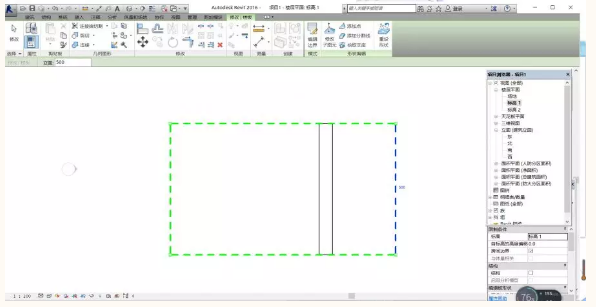

    04、单击右边的线设计好高度。

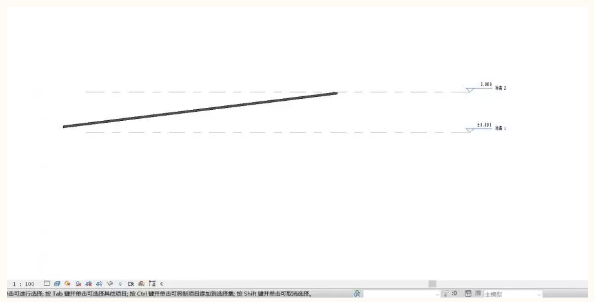

    05、效果图。

    在Revit中三种画斜楼板的方法，

    你都学会了吗？
