创建轴网

    下面我们将在平面图中创建轴网。在RevitArchitecture中轴网只需要在任意一个平面视图中绘制一次，其他平面和立面、剖面视图中都将自动显示。接上节练习，在项目浏览器中双击“楼层平面”项下的“F1”视图，打开首层平面视图。绘制第一条垂直轴线，轴号为1。利用“复制”命令创建2~8号轴网。单击选择1号轴线，移动光标在1号轴线上单击一点，然后水平向右移动光标，输入间距值1200后按“Enter”键确认后复制2号轴线。保持光标位于新复制的轴线右侧，分别输入4300、1100、1500、3900、3900、600、2400后按“Enter”键确认，复制3-9号轴线。

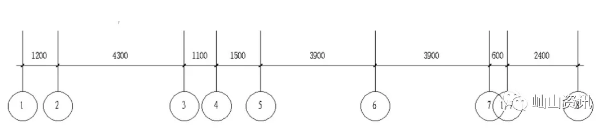

    选择8号轴线，标头文字变为蓝色，单击文字输入“1/7”后按“Enter”键确认，将8号轴线改为附加轴线。同理选择后面的9号轴线，修改标头文字为“8”。完成后垂直轴线结果。

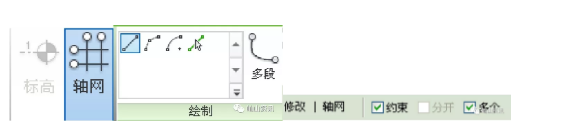

    单击选项卡“常用”——“轴网”命令，移动光标到视图中1号轴线标头左下方位置单击鼠标左键捕捉一点作为轴线起点。然后从左向右水平移动光标到8号轴线右侧一段距离后，再次单击鼠标左键捕捉轴线终点创建第一条水平轴线。

    选择刚创建的水平轴线，修改标头文字为“A”，创建A号轴线。利用“复制”命令，创建B-I号轴线。移动光标在A号轴线上单击捕捉一点作为复制参考点，然后垂直向上移动光标，保持光标位于新复制的轴线右侧，分别输入4500、1500、4500、900、4500、2700、1800、3400后按“Enter”键确认，完成复制。

    选择I号轴线，修改标头文字为“J”，创建J号轴线（目前的软件版本还不能自动排除I、O、Z等轴线编号）。完成后的轴网确保轴网在四个立面符号范围内，保存文件。

    编辑轴网

    绘制完轴网后，需要在平面图和立面视图中手动调整轴线标头位置，修改7号和1/7号轴线、D号和E号轴线标头干涉等，以满足出图需求。偏移D号轴、1/7号轴线标头。

    标头位置调整：在项目浏览器中双击“立面（建筑立面）”项下的“南立面”进入南立面视图，使用前述编辑标高和轴网的方法，调整标头位置、添加弯头。

    同样方法调整东立面或西立面视图标高和轴网。至此标高和轴网创建完成，保存文件。
