1. 在平面视图中选择一个或多个卫浴装置。

2. 单击“修改卫浴装置”选项卡 “创建系统”面板 （管道）。

3. 在“创建管道系统”对话框中，指定下列内容：

• 系统类型：在视图中选择的装置类型用于确定可以将其指定给哪些类型的系统。对于卫浴系统，默认的系统类型包括“卫生设备”、“家用冷水”、“家用热水”和“其他”。

  选择“家用冷水”。

  注： 也可以创建自定义的系统类型，以处理其他类型的构件和系统。

• 系统名称：唯一标识系统。Revit 会提供一个系统名称建议，您也可以输入一个名称。

4. 单击“OK”。

   以前未指定的系统将移动到系统浏览器的管道文件夹中。

5. 单击“修改卫浴装置”选项卡 “布局”面板 （生成布局）或 （生成占位符）。

   “生成布局”选项卡随即激活。

6. 在选项栏上，单击“设置”打开“管道转换设置”对话框，可以在该对话框中为管道的“干管”和“支管”管段指定偏移和管道类型。

   在此示例中，选择了“标准”作为“干管”和“支管”的管道类型，将“偏移”设置为了“1' 6" (450 mm)”。 请参见管道转换设置。

7. 选择一个解决方案类型。 在此示例中，选择“周长”作为“解决方案类型”并将“嵌入”的值指定为“9" (20 mm)”。

8. 单击  或  在所建议的布线解决方案中循环，然后选择一个最适合该平面的解决方案。

9. 如果所建议的解决方案没有提供所需的布局，如有必要，请单击“修改”并重新定位管段。

10. 如果您对冷水系统的管道布线感到满意，请单击 （完成布局）。

    根据“管道转换设置”对话框中的规格为系统管道创建管道。

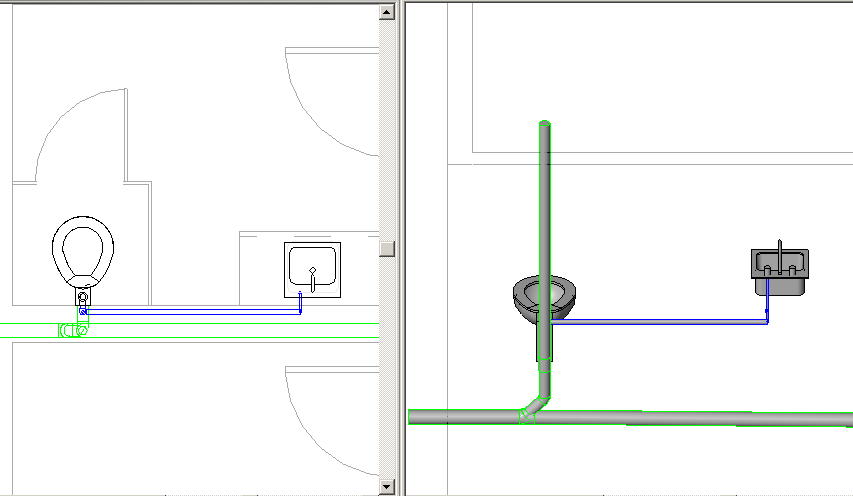

    马桶和水槽即被指定给系统浏览器中“管道”级别下的家用冷水系统。
