    在Revit中，建模时经常会遇到在平面图中管件或阀件变透明的问题，这时要从族可见性设置和基线两个方面考虑。

    01

    族的可见性原因

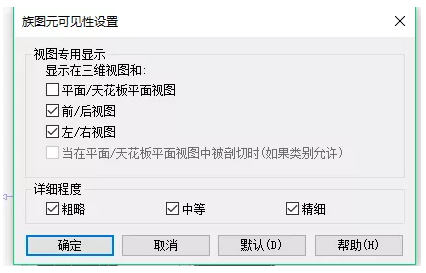

    在建模时会遇到管件或阀件透明，如图所示。

    02

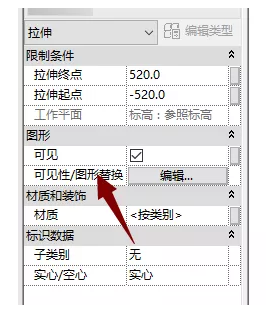

    双击有问题的阀件，或点击“编辑族”，查看族图元可见性设置，如图所示。

    03

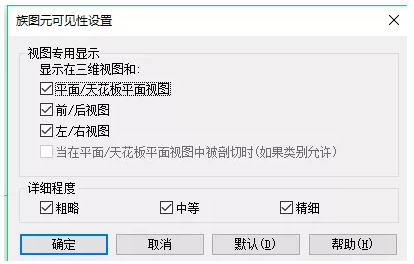

    确认族里构件的实体模型在所选视图“精度”中是否可见，以及对应的“视图类型”（平、立面等）是否可见，设置结果如图所示。

    04

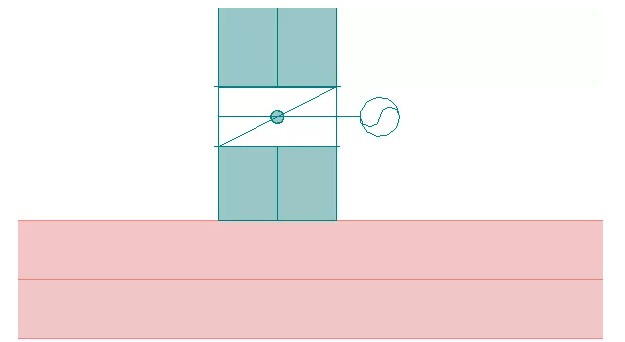

    设置完成后，点击“载入到项目并关闭”，平面图中就能显示出图形，如图所示。

    05

    基线的影响

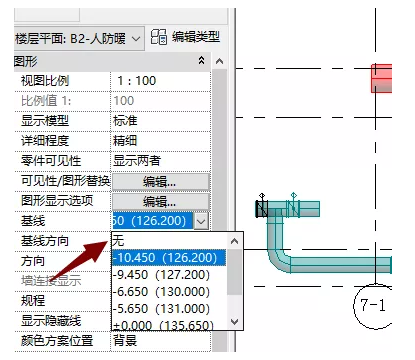

    若做了以上处理后还是看不见，找到“基线”选项，选为“无”或非视图楼地面的标高，如图所示。
