我们可以使用高程点标注来记录立面、坐标或选定点的坡度或绘图中的图元。我们可以为所有高程点标注类型随主单位显示换算标注单位。

    添加高程点尺寸标注

    添加高程点以获取图元（例如坡道、道路、地形表面或楼梯平台）的高程点。

    1.单击“注释”选项卡?“尺寸标注”面板?（高程点）。

    2.在“类型选择器”中，选择要放置的高程点的类型。

    3.在选项栏上执行下列操作：

    a.选中或清除“引线”。

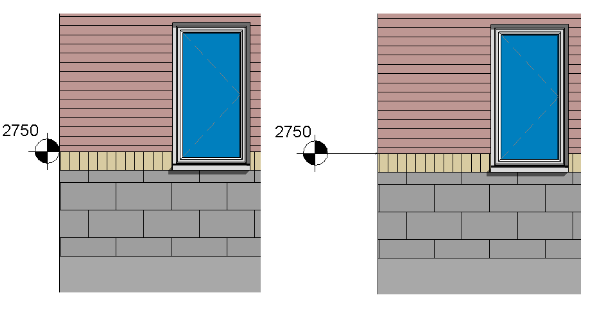

    不带引线和带引线的高程点

    b.如果选中了“引线”，可以选择“水平段”，以在高程点引线中添加一个折弯，这项操作是可选的。

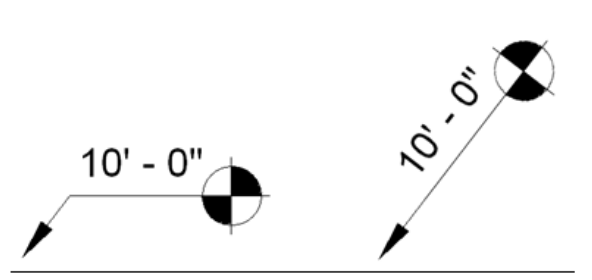

    带引线水平段和不带引线水平段的高程点

    c.如果要放置相对高程点，需要选择一个标高作为“相对于基面”的值。

    d.为“显示高程”选择一个选项（在平面视图中放置高程点时，会启用该功能）。

    “实际(选定)高程”，显示图元上的选定点的高程。

    “顶部高程”，显示图元的顶部高程。

    “底部高程”，显示图元的底部高程。

    “顶部高程和底部高程”会显示图元的顶部和底部高程。

    4.选择图元的边缘，或选择地形表面上的某个点。

    在可以放置高程点的图元上移动光标时，绘图区域中会显示高程点的值。

    5.如果要放置高程点，需要执行下列操作：

    如果不带引线，单击即可放置。

    如果带引线，需要将光标移到图元外的位置，然后单击即可放置高程点。

    如果带引线和水平段，需要将光标移到图元外的位置。单击一次放置引线水平段。再次移动光标并单击以放置该高程点。

    6.要完成该操作，需要需要按Esc键两次。

    如果放置高程点之后再选择它，可以使用拖曳控制柄来移动它。如果删除其参照的图元或关闭其可见性，高程点将被删除。

    添加高程点坐标

    将高程点坐标添加到图形以报告项目中点的“北/南”和“东/西”坐标。

    所报告的目标相对于共享坐标系。

    1.单击“注释”选项卡?“尺寸标注”面板?（高程点坐标）。

    2.在“类型选择器”中，选择要放置的高程点坐标的类型。

    3.在选项栏上，选中或清除“引线”。如果选中了“引线”，可以选择“水平段”，以在高程点引线中添加一个折弯，这项操作是可选的。

    4.除了要显示高程点坐标外，如果还要显示高程，需要执行下列操作：

    a.在属性选项板上，单击（编辑类型）。

    b.在“文字”下，选择“包括高程”。

    5.选择图元的边缘或选择地形表面上的点。将光标移动到可以放置高程点坐标的图元上方时，高程点坐标值会显示在绘图区域中。

    6.如果要放置高程点坐标，需要执行下列操作：

    如果不带引线，单击即可放置。

    如果带引线，需要将光标移到图元外的位置，然后单击即可放置高程点坐标。

    如果带引线和水平段，需要将光标移到图元外的位置。单击一次放置引线水平段。再次移动光标，然后单击以放置高程点坐标。

    7.要完成该操作，需要按Esc键两次。

    如果放置高程点坐标之后再选择它，可以使用拖曳控制柄来移动它。如果删除参照的图元或关闭其可见性，则将会删除高程点坐标。

    若要修改高程点的外观，需要选择该高程点并修改其属性。

    添加高程点坡度尺寸标注

    将高程点坡度添加到图形，以在图元的面或边的指定点上显示坡度。

    1.单击“注释”选项卡?“尺寸标注”面板?（高程点坡度）。

    2.在“类型选择器”中，选择要放置的高程点坡度的类型。

    3.（可选）在选项栏上修改下列内容：

    a.选择“箭头”或“三角形”作为“坡度表示”（在立面或剖面视图中启用）。

    b.输入“相对参照的偏移”值。

    该值可以相对于参照移动高程点坡度，使之离参照更近或更远。

    4.单击要放置高程点坡度的边缘或坡度。

    5.将光标移动到可以放置高程点坡度的图元上时，绘图区域中会显示高程点坡度的值。

    6.放置高程点坡度时，我们还可以执行下列操作：

    单击翻转控制柄()以翻转高程点坡度尺寸标注的方向。

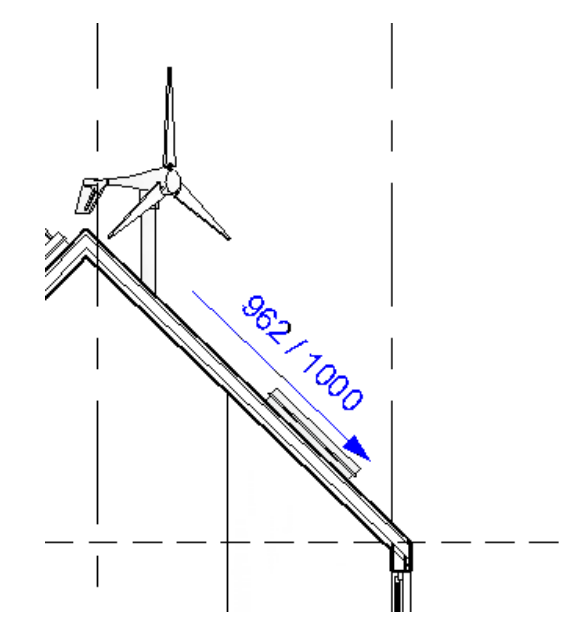

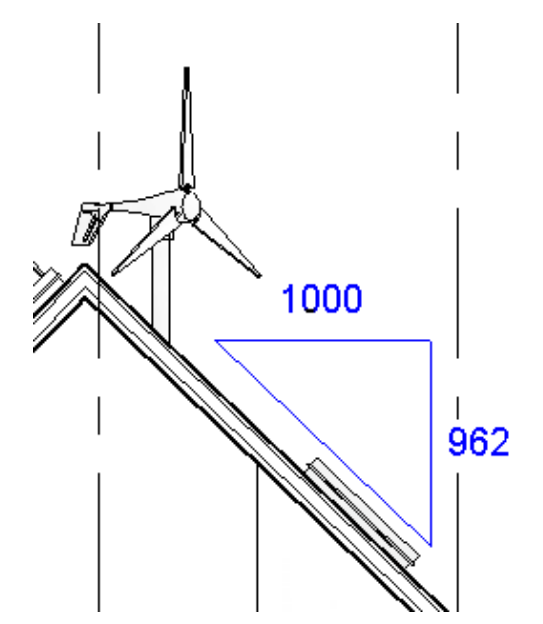

    坡度表示具有两种表示形式：箭头或三角形。尽管两种表示形式的显示方式不同，但其中的信息都相同。三角形不能用在平面视图中。

    7.要完成该操作，需要按Esc键两次。

    更改高程点的参照

    高程点可以报告基于项目基点、测量点或相对于指定标高的高程。

    1.将高程点添加到图形中，然后将其选中。

    2.在属性选项板上，单击（编辑类型）。

    3.在“文字”下，指定“高程原点”的值。

    4.如果选择了“相对”，需要单击“确定”，然后在“属性”选项板上选择“相对于基面”的值。

    更改高程点的箭头

    如果要更改用于高程点尺寸标注的箭头样式，需要修改用于“实心立面目标”箭头类型的箭头样式，并将该箭头类型应用到所需的高程点类型。

    1.单击“管理”选项卡?“设置”面板?“其他设置”?下拉列表（箭头）。

    2.在“类型属性”对话框中，选择“实心立面目标3/16"”作为“类型”。

    3.在“图形”下，选择“立面目标”作为“箭头样式”。

    4.如果需要，需要选择“填充记号”。

    如果选择了该选项，则箭头外观与填充的高程点符号相似：。

    如果没有选择该选项，则箭头为十字光标符号：。

    5.单击“OK”。

    6.放置一个高程点。

    7.选择高程点，然后在“属性”选项板上单击（编辑类型）。

    8.选择“目标引线（项目）”作为“类型”。

    9.在“图形”下，选择“实心立面目标3/16"”作为“引线箭头”。

    其他注释（例如文字注释引线）也可使用“实心立面目标”类型。

    10.单击“OK”。
