桥架是用来保护承载电缆的，使得电缆在桥架的敷设下可以安全运转。那要怎么给桥架进行标记呢，桥架需要标注哪些呢？需要标注的只有两个，“电缆桥架”和“电缆桥架配件”。

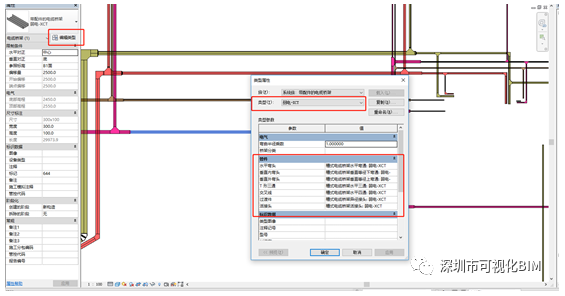

    在我们建立桥架时，桥架名称是一开始就写的和图纸上一样了，但是我们需要把桥架的配件名称改成和桥架一样，如图

    改完了之后我们可以创建一个过滤器，使得桥架有颜色，更好区分，怎么创建过滤器我们之前已经说过了，如果有不知道的可以翻看之前的文章，建立好过滤器之后，我们的桥架配件就可以和桥架是一个颜色了。

    桥架标记

    1新建—族—公制常规注释，看完红色字体后删除，选择族类别为电缆桥架标记，，字段也会是电缆桥架，创建—标签—编辑标签，选择标签参数为“类型名称”、“尺寸”、“底部高程”等

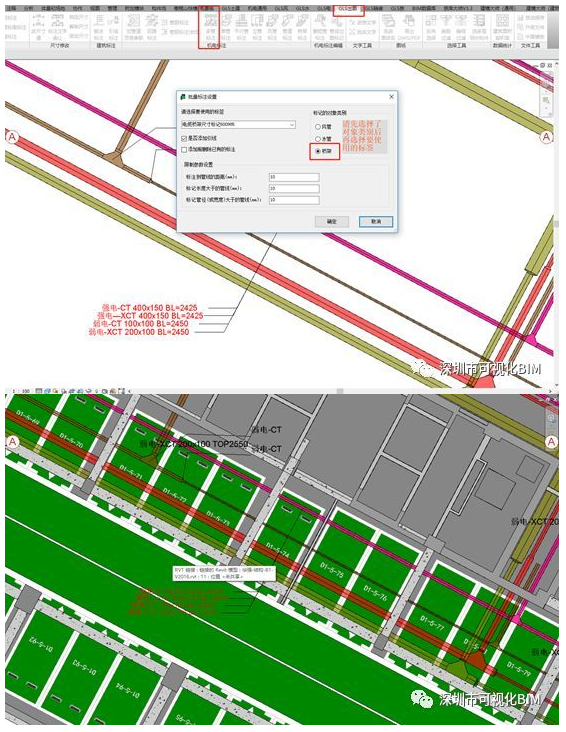

    2、载入到项目中，注释—按类别标记，也可以使用插件标记（插件名橄榄山）

    电缆桥架配件标记(一般不标注)

    1新建—族—公制常规注释，看完红色字体后删除，选择族类别为电缆桥架配件标记，，字段也会是电缆桥架配件，创建—标签—编辑标签，选择标签参数为“类型名称”就足够了。载入到项目中，注释—按类别标记

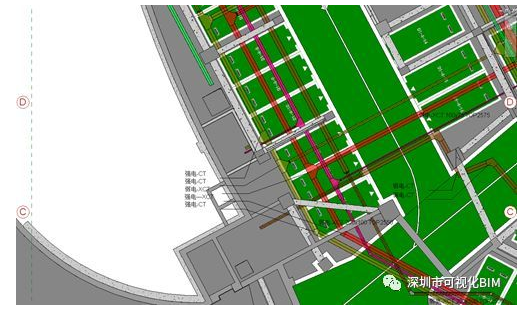

    大家可以看图，左边标记的类型名称和右边标记的类型名称是不一样的，左边的在建过滤器之前改了它的类型名称，而右边的桥架配件和其桥架颜色是不一样的，可以想到是没有改到，遗漏了，导致名字还是其原来的名字，这个只要改过来就可以了。所以在这里提醒小伙伴们建过滤器之前记得把所有配件该成和桥架相对应

    管道附件标记族的做法

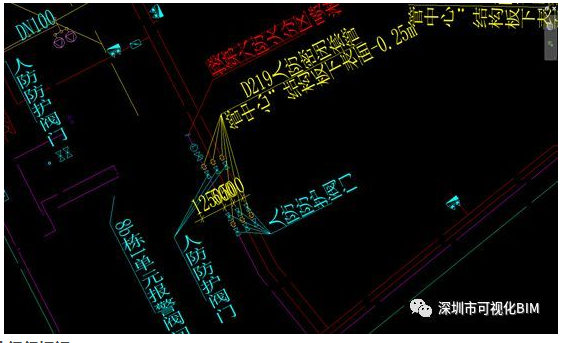

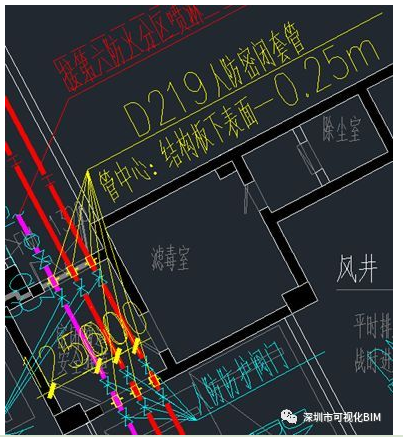

    之前有一处说详细做法看下次文章，现在小编可以给大家讲讲了，这是图纸上的信息，那怎么样才可以和图纸做的一致呢

    一、人防防护阀门标记

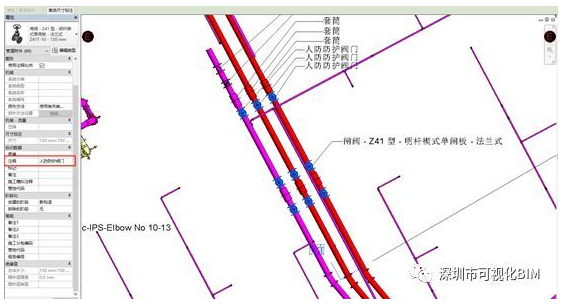

    1、选中图中同名的所有附件，添加注释为人防防护阀门（单击一个，右键，选择全部实例，在视图中可见），

    新建—族—注释—公制常规注释

    还是把红色字体删除，把族类别改为管道附件标记

    2、创建—标签—编辑标签，选择字段为“注释，保存、载入到项目中，添加标记

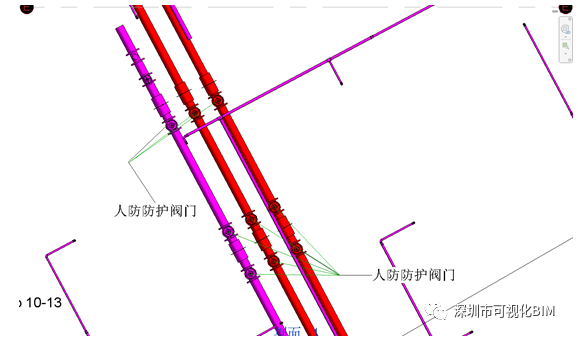

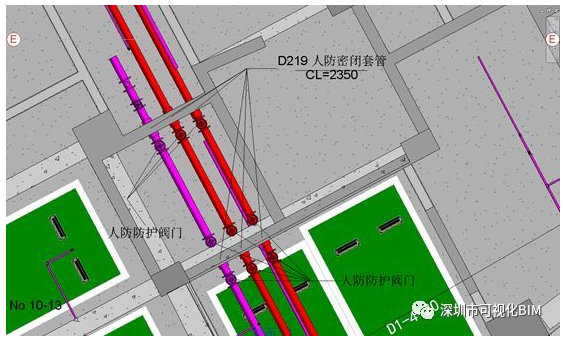

    首先标记一个，其余的使用模型线连接到一起，就差不多和图上的一样了

    二、人防密闭套管标记

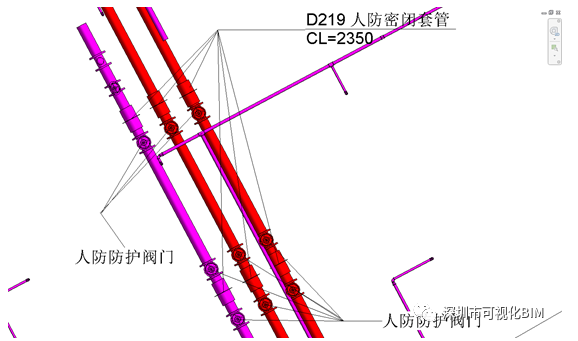

    1、然后看一下人防密闭套管，它是由上下两部分组合在一起的，那我们要怎么进行组合标记的

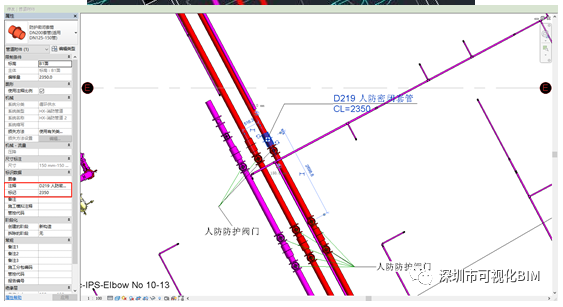

    第一可以知道上半部分是尺寸以及名称，我们也先按照上面的方法给它一个注释“D219人防密闭套管“,下半部分我们可以选择标记，把它的偏移量填上去，（它的偏移量是跟着管道走的，大部分的管道都在一个标高上，所以我们可以做好大部分的标记，小部分的在另外修改就好了）

    2、新建—族—注释—公制常规注释，把红色字体删除，把族类别改为管道附件标记

    3、创建—标签—编辑标签，选择字段为“注释“，”标记“，标记给一个前缀CL=（中心线）

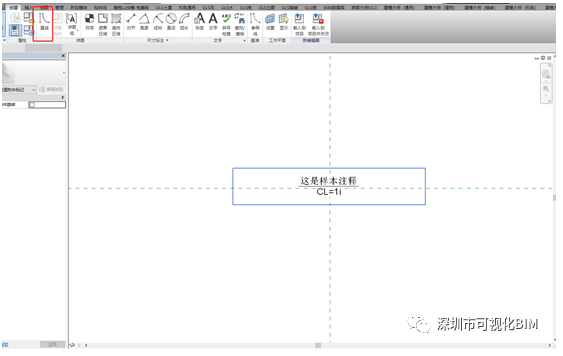

    4、在标记族的中间还有一根分隔线，可以在族样板里面添加。点击创建—直线—绘制直线—把标签移到中间位置

    5、载入到项目中，添加标记

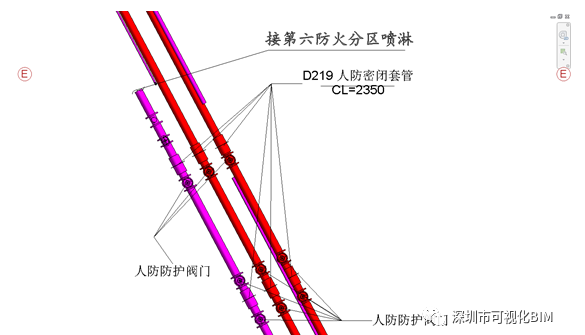

    6、在管道的末端写了一个接第六防火分区喷淋，我们可以先绘制一个像波浪线一样的符号，再用模型线和模型文字进行标注

    一开始的模型线是绿色的比较浅，我们可以点击模型线，在模型上方有一个线样式，属性中也有线样式，可选择改变线的样式，在有建筑结构模型时，需要点击转换线，才能使线在模型的上方。
