    如何控制Revit链接模型的图元显示

    在建模过程中相信大家经常会用到链接模型，但是链接进来的模型都是一个整体，图元无法编辑。关于链接模型我们常用到的就是其图元显示的打开和关闭。那么怎么让链接进来的模型显示自如呢？

    方法一

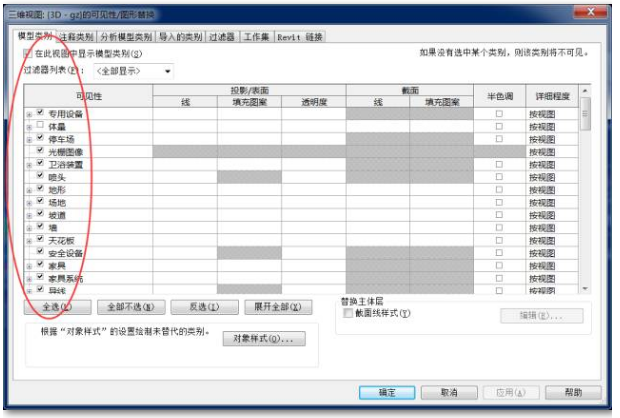

    在项目中打开可见性设置（快捷键“VV”）点击模型类别显示面板勾选和去掉可见性不仅对现有模型有效还对链接的模型也一样有效。

    那么问题来了

    如果想隐藏链接模型中的某个工作集和显示注释类别那该怎么办呢？接下来给大家介绍介绍第二种方法。

    方法二

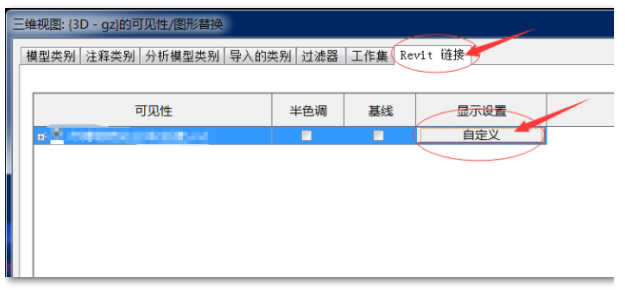

    1.打开视图可见性设置，选择“Revit链接”点击链接的模型对应的“显示设置”选择为“自定义”；

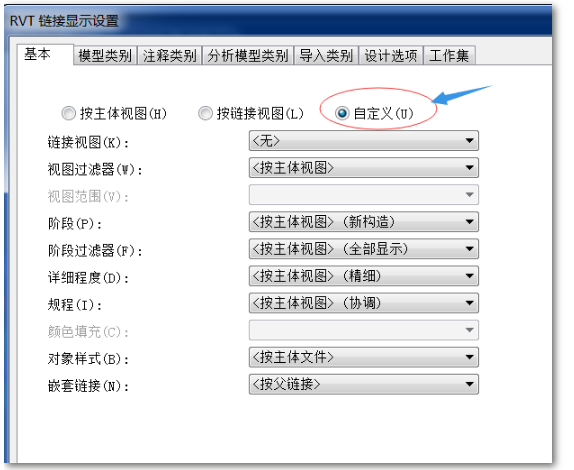

    2.在打开的链接显示设置对话框中首先将“基本”勾选为“自定义”；

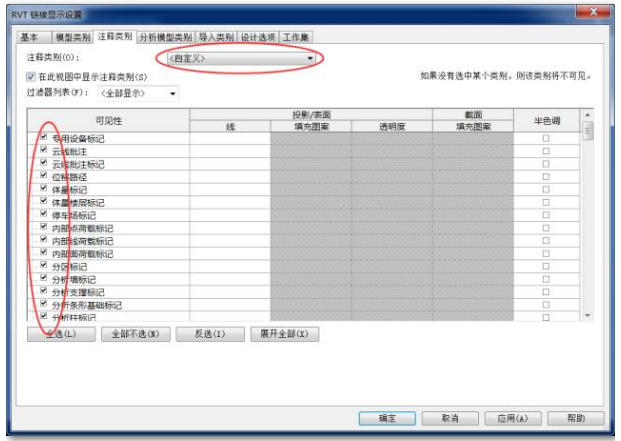

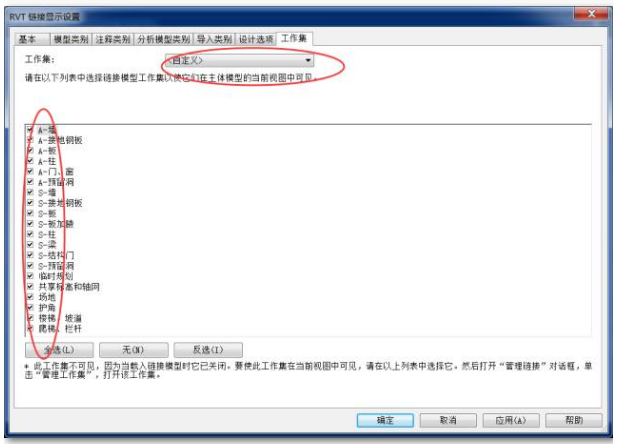

    3.如图点击注释类别、工作集选项把类别都调成自定义。这样就可以调节链接模型的图元显示了。

    怎么样？是不是感觉以后根据需求查看链接模型中图元更加自如了？在此提醒大家要灵活运用软件各项功能。这样会使你的工作效率更上一次楼的！
