对于CAD软件来说，线型设置是一个非常重要的功能，它决定了我们在绘制图纸时所使用的线条是虚线还是实线。根据需要的不同，我们可以根据具体要求来进行设置。

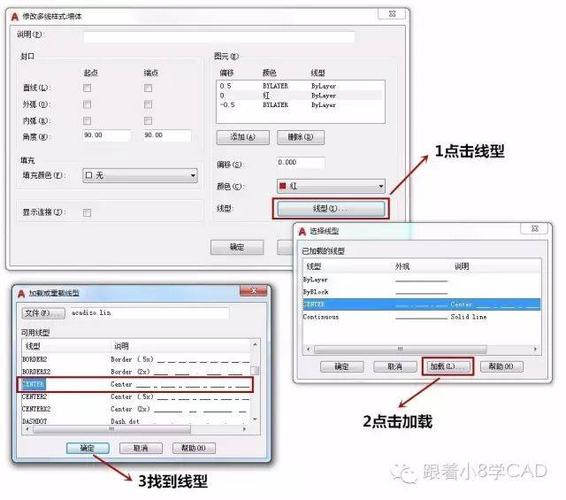

在CAD软件中，线型设置可以通过选择线型或者创建自定义线型来实现。常见的线型设置包括实线、虚线、点线、点划线等等。这些线型设置的不同，主要是用于区分不同元素或者表示不同的特殊含义。

一般来说，实线是最常见的线型设置，它用于表示实际的物体边缘或者轮廓。比如，在绘制建筑图纸时，我们可以使用实线来表示墙体的轮廓，使用实线来表示门窗的位置等等。实线的特点是连续、稳定，容易被识别和理解。

虚线是另一种常见的线型设置，它用于表示隐藏或者不可见的部分。比如，在绘制机械零件的图纸时，我们可以使用虚线来表示内部结构，或者使用虚线来表示截断部分。虚线的特点是间断、灵活，能够清晰地区分实体和虚体。

点线和点划线是另外两种常见的线型设置，它们一般用于表示特殊情况或者特殊要求。比如，在绘制电路图时，我们可以使用点线来表示接地线，使用点划线来表示辅助线。点线和点划线的特点是间隔规律、简洁明了。

总之，CAD线型设置是绘图工作中必不可少的一环，它能够帮助我们更好地理解和解读图纸。通过选择合适的线型设置，我们能够清晰地表达出不同要素的特点和关系，从而使图纸更加准确、易读。
