Revit技巧 | Rhino怎么导入Revit?Rhino导入Revit中网格面丢失解决办法

发布于:2024-09-30 11:03:18
12人 分享

    一、问题分析


    Rhino是一款功能强大的曲面造型工具,可以利用它建模后导入Revit来进行一些复杂构件的建模。同时,它也是一款兼容性很高的软件,可以作为其他软件导入Revit软件的中间媒介。

    二、在Rhino中进行编辑

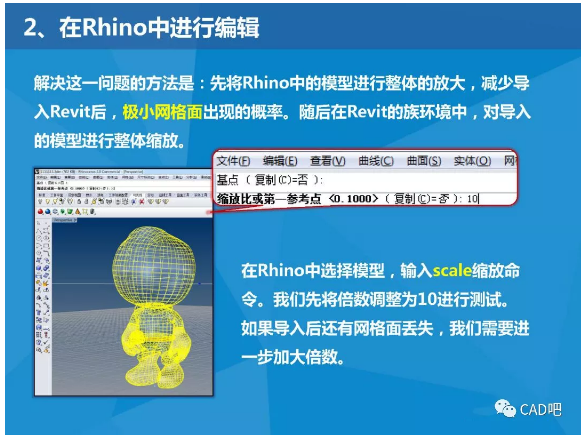

    解决这一问题的方法是:先将Rhino中的模型进行整体的放大,减少导入Revit后,极小网格面出现的概率。随后在Revit的族环境中,对导入的模型进行整体缩放。

    三、另存为DWG格式

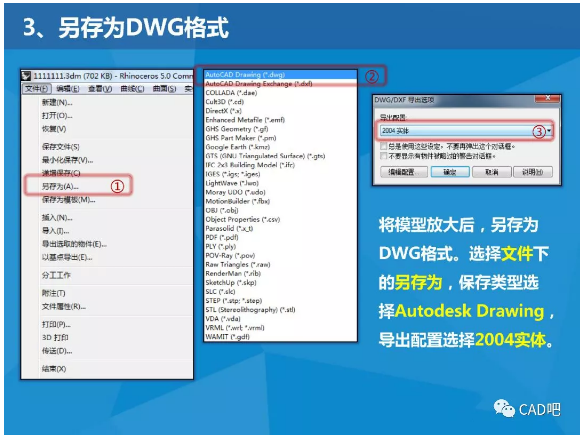

    将模型放大后,另存为DWG格式。选择文件下的另存为,保存类型选AutodeskDrawing,导出配置选择2004实体。

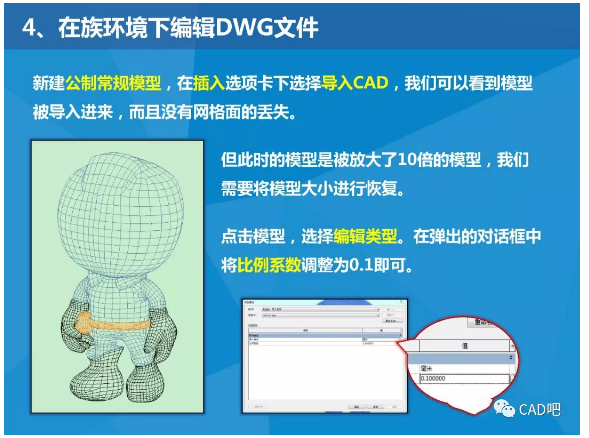

    四、在族环境下编辑DWG文件


    新建公制常规模型,在插入选项卡下选择导入CAD,我们可以看到模型被导入进来,而且没有网格面的丢失。

    但此时的模型是被放大了10倍的模型,我们需要将模型大小进行恢复。

    点击模型,选择编辑类型。在弹出的对话框中将比例系数调整为0.1即可。
