在实际的施工中，我们经常会进行地下空间的施工内容，如：桩基施工、地质勘察等，所以在三维动画中，我们经常需要表现地下空间的施工状态。在本节课中，我将为大家展示如何利用RevitBIMFILM高效的进行模型创建及动画制作。

    1、制作三维土方模型

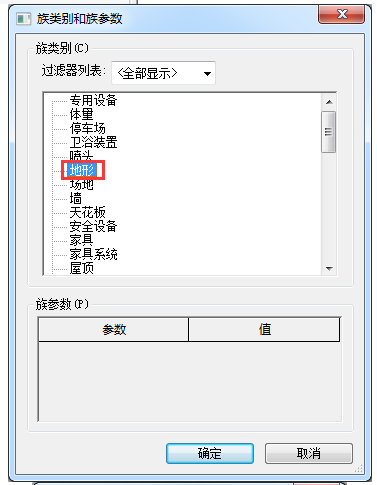

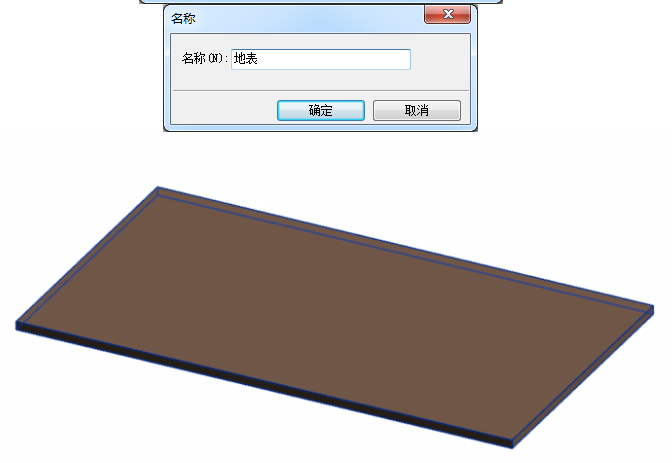

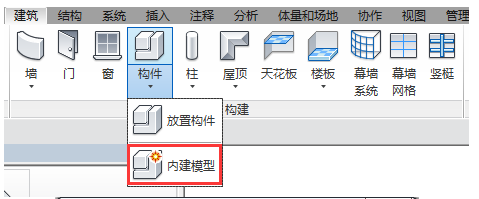

    目前在revit中可以利用内建模型来模拟三维地形，点击构件-内建模型，选择类别为“地形”，命名为“地表”，然后创建一个拉伸体即可。

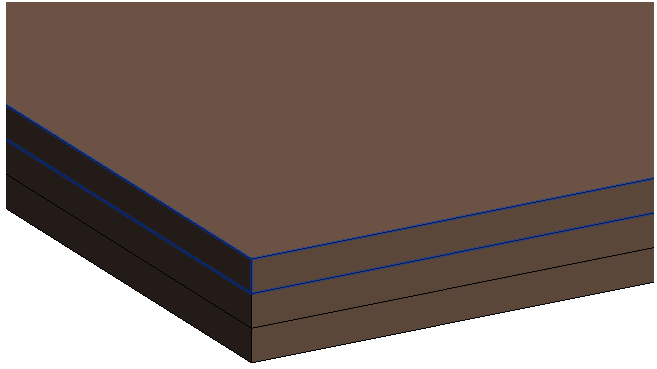

    对地表构件复制，形成多层模型，如下图所示：

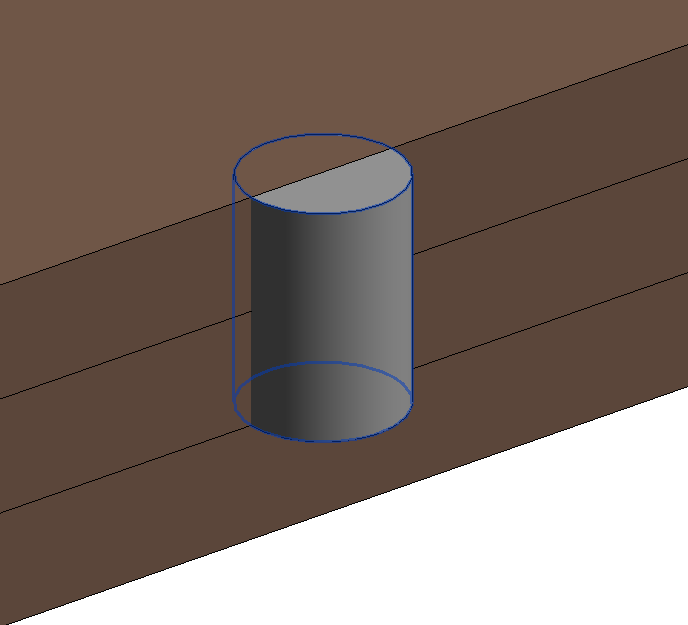

    继续建立需要挖掉的土块模型，利用内建模型，绘制一个长4M，直径1.4M的圆柱体，顶部与地表模型顶部平齐，如图所示：

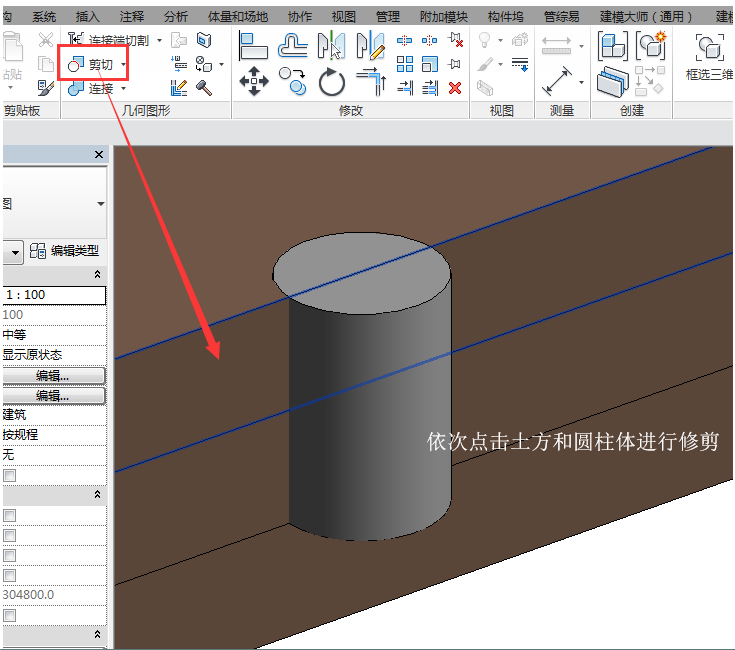

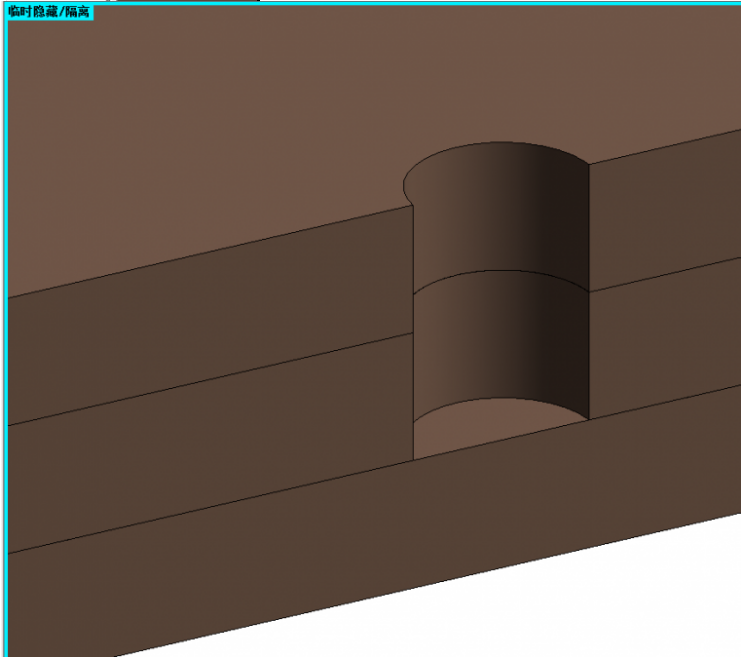

    利用剪切功能，分别将圆柱体与三个地层模型进行修剪，将圆柱体临时隔离，即可看到地表模型被切割了

    题外话：如果想制作带有高程信息的三维地质模型，可以配合dynamo完成，我们以后的案例中会讲解到。

    1、在Revit中添加材质名称

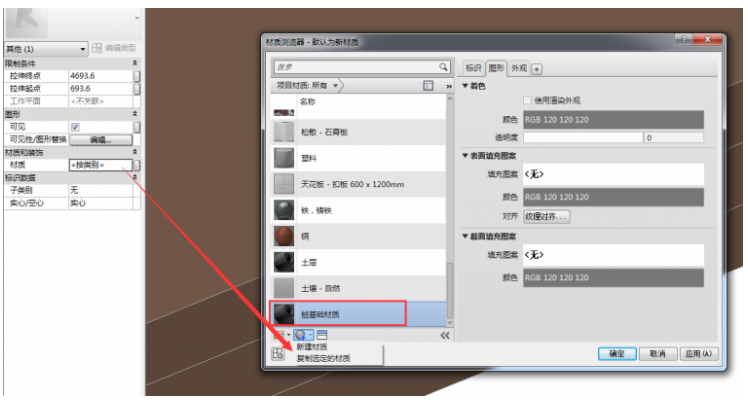

    BIMFILM中有很多丰富的材质库，所以我们不需要在revit添加材质，只需要对模型进行材质名称的区分，如下图所示：

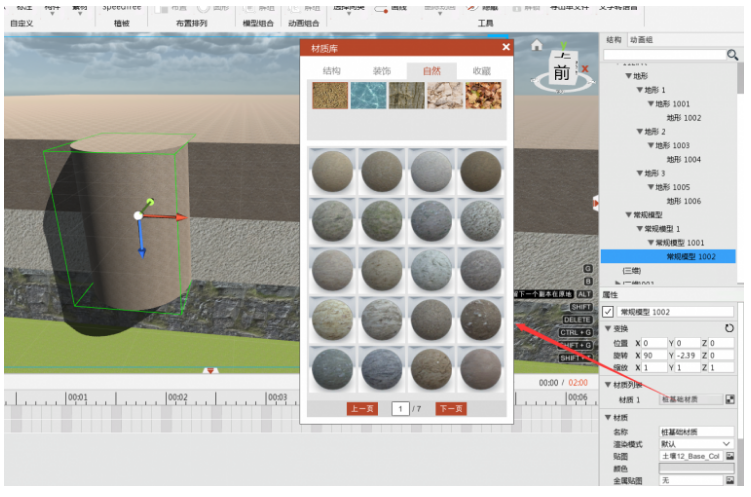

    分别对revit其他构件添加材质名称后导入BIMFILM中，在BIMFILM中添加材质。

    2、利用BIMFILM软件添加机械设备

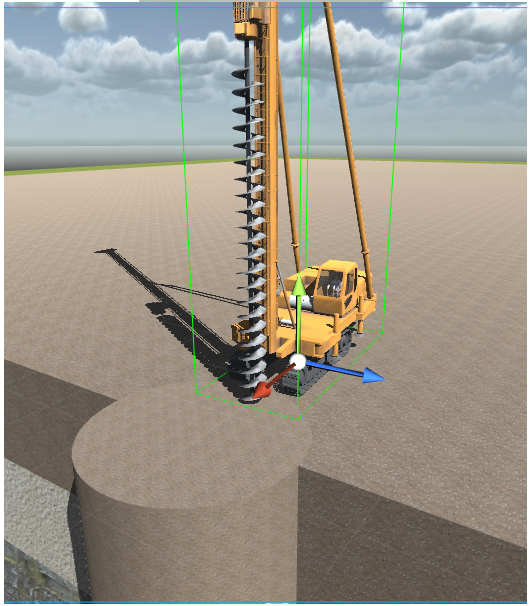

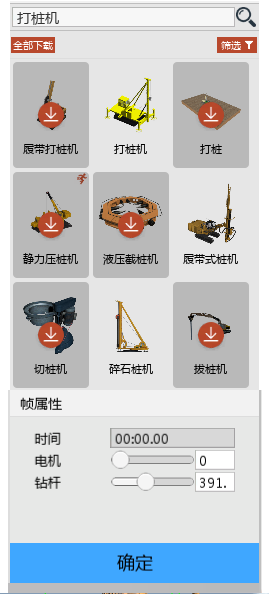

    BIMFILM中拥有丰富的机械设备库，而且自带动画功能，我们可以在搜索框中搜索要找的机械设备，拖入场景中，并在动画编辑栏里添加关键帧，修改相关参数即可快速完成动画。

    3、对需要开挖的部分做动画

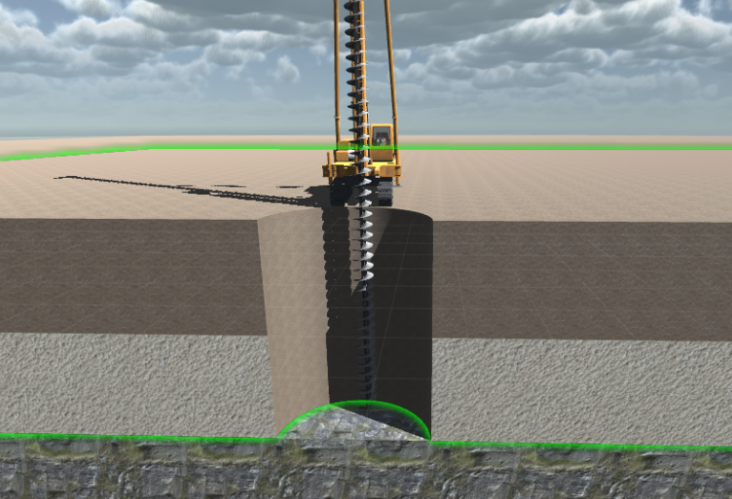

    将开挖的模型制作移动和透明动画，形成图层被挖除的效果，如下图所示。

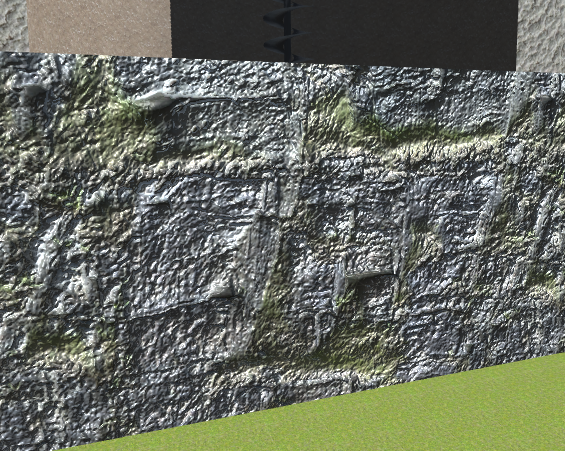

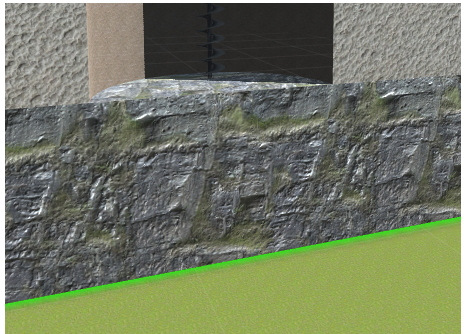

    利用法线贴图让材质更有质感

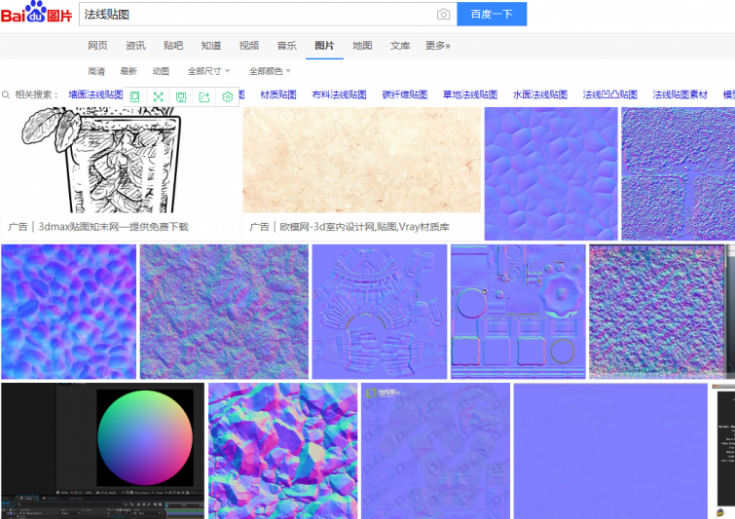

    在BIMFILM中提供的很多材质都具备法线贴图的素材，我们可以直接调节强度去控制材质的质感，但如果材质库中没有法线贴图，我们也可以直接从网络上获取，或者自己制作法线贴图。
