电气设置：隐藏线

使用“电气设置”对话框的“隐藏线”窗格，指定在电气系统中如何绘制隐藏线。

“隐藏线”窗格包含下列设置：

• 绘制 MEP 隐藏线 - 指定是否按为隐藏线所指定的线样式和间隙来绘制电缆桥架和线管。

• 线样式 - 指定桥架段交叉点处隐藏段的线样式。

• 内部间隙 - 指定交叉段内显示的线的间隙。

• 外部间隙 - 指定在交叉段外部显示的线的间隙。

• 单线 - 指定在段交叉位置处单隐藏线的间隙。

电气设置：常规

使用“电气设置”对话框中的“常规”窗格，定义基本参数并设置电气系统的默认值。

使用此窗格可以指定下列参数：

• 电气连接件分隔符 - 指定用于分隔装置的“电气数据”参数的额定值的符号。

• 电气数据样式 - 为电气构件“属性”选项板中的“电气数据”参数指定样式：

  <连接件说明> <电压> / <极数> - <负荷>

  <连接件说明> <电压> / <相位> - <负荷>

  <电压> / <极数> - <负荷>

  <电压> / <相位> - <负荷>

• 线路说明 - 指定导线实例属性中的“线路说明”参数的格式。

• 按相位命名线路 - 相位标签（A、B、C）- 只有在使用“属性”选项板为配电盘指定按相位命名线路时才使用这些值。 A、B 和 C 是默认值。

• 大写负荷名称 - 指定线路实例属性中的“负荷名称”参数的格式。

• 线路序列 - 指定创建电力线的序列，以便能够按阶段分组创建线路。

• 线路额定值 - 指定在模型中创建回路时的默认额定值。

• 线路路径偏移 - 指定生成线路路径时的默认偏移。

电气设置: 角度

使用“电气设置”对话框的“角度”窗格以指定在添加或修改电缆桥架或线管时要使用的管件角度。

使用“传递项目标准”功能可以将管件角度的设置复制到其他项目中。

• 使用任意角度 - Revit 将使用管件内容支持的任意角度。

• 设置角度增量 - 指定用于确定角度值的角度增量。

• 使用特定角度 - 指定要使用的具体角度。

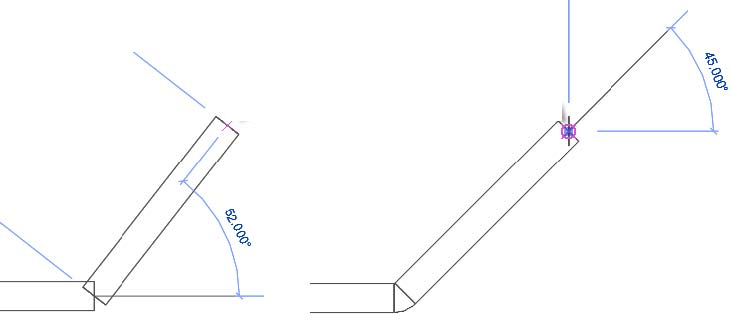

注： 当使用有限的角度集手动创建布局时，您可能注意到，选择点将作为基准，并且弯曲的角度也与预览有所不同。
