使用该工具可以在设计中的电气构件之间手动创建配线。

在设备之间添加配线回路不会创建线路或指定配线回路的尺寸。请参见创建线路和导线大小调整。

1. 在项目浏览器中，展开“视图(全部)”“楼板平面”，然后双击要创建导线回路的视图。

2. 单击“系统”选项卡 “电气”面板 “导线”下拉列表，然后选择一种导线样式。

3. 在“类型选择器”中，选择导线类型。

   “电气设置”对话框中指定了可在中选择的导线类型。

4. 在功能区上，确认选择了“在放置时进行标记”，以自动标记导线。

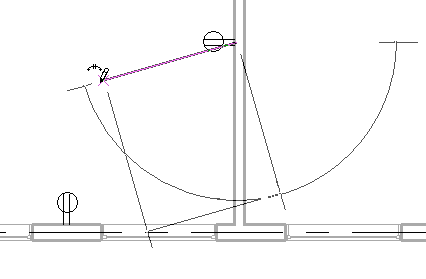

5. 将光标移动到要连接的第一个构件上。

   当您将光标移动到电气构件上时，将显示捕捉。必须将配线连接到连接件捕捉。



6. 单击以指定导线回路的起点。

7. 将光标移动到要连接的构件中间的某个点，然后单击以指定中点。

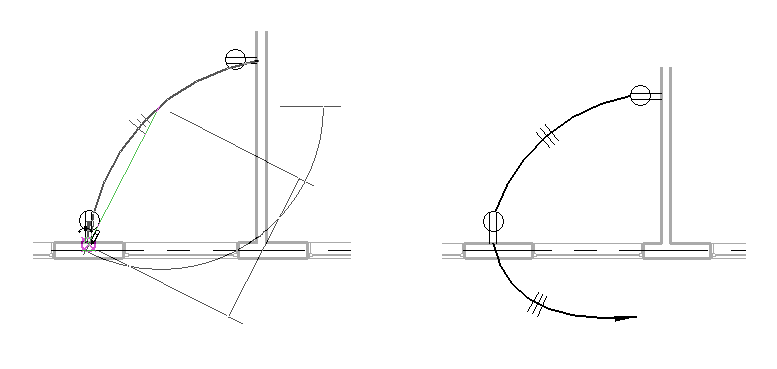

8. 将光标移动到下一个构件上，然后单击连接件捕捉以指定导线回路的终点（如下所示），或者单击绘图区域的开放区域以指定回路。



9. 单击“修改”以释放该工具。

   “配线”对话框中指定了显示在配线回路上的记号的样式。
