可以将线管连接到具有连接件的电气设备和机械设备。

线管连接件可以是独立连接件，也可以是表面连接件。 连接到表面连接件时，可以进入表面连接模式。在此模式下，通过将表面连接件拖曳到新位置或通过指定临时尺寸标注，可以定义表面连接件的连接点。

要添加其他表面连接件，必须编辑所需设备对应的族。 请参见使用连接件。

可以在平面视图、立面视图或三维视图中将线管连接到设备。

1. 单击“系统”选项卡 “电气”面板 “线管”。

2. 从“类型选择器”中，选择要放置的线管类型（带管件或不带管件）。

3. 在选项栏上，指定直径、偏移量或弯曲半径。

4. 在绘图区域中，绘制线管并将光标移动到设备上，以高亮显示要连接到的表面。

   Revit 将进入表面连接模式。 在此模式下，可以在表面上移动连接件的位置，按原样完成连接，或取消连接。

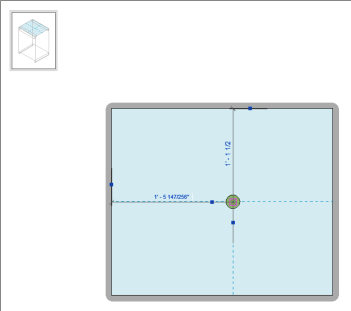

5. 要移动连接件，请将连接件捕捉拖曳到所需位置，或者输入所需位置的临时尺寸标注。



6. 要完成连接并退出表面连接模式，请单击“表面连接”选项卡 “表面连接”面板 “完成连接”。
