一、AutodeskRevit有三种族类型

    1、系统族

    系统族是在AutodeskRevit中预定义的族，包含基础建筑构件，例如墙、窗和门。例如，基本墙系统族包含定义内墙、外墙、基础墙、常规墙和隔断墙样式的墙类型。可以复杂和修改现有系统族，但不能创建新系统族。可以通过指定新参数定义新的族类型。

    2、标准构件族

    在默认情况下，在项目样板中载入标准构件族，但更多标准构件族存储在构件库中。使用族编辑器创建和修改构件。可以复制和修改现有构件族，也可以根据各种族样板创建新的构件族。族样板可以是基于主体的样板，也可以是独立的样板。基于主体的族包括需要主体的构件。例如，以墙族为主体的门族。独立族包括柱、树和家具。族样板有助于创建和操作构件族。

    标准构件可以位于项目环境外，且具有.rfa扩展名。可以将它们载入项目，从一个项目传递到另一个项目，而且如果需要还可以从项目文件保存在您的库中。

    3、内建筑

    内建族可以是特定项目中的模型构件，也可以是注释构件。只能在当前项目中创建内建族。因此它们仅可同于该项目特定的对象，例如，自定义墙的处理、创建内建族时，可以选择类别，且您使用的类别将决定构件在项目中的外观和显示控制。

    二、将族添加到项目中

    1、打开或开始创建一个项目。要将族添加到项目中，可以将其拖曳到文档窗口中，也可以使用“文件”菜单上的“从库中载入”“载入族”命令将其载入。一旦族载入到项目中，载入的族会与项目一起保存。所有族将在项目浏览器中各自的构件类别下列出。执行项目时无需原始族文件。可以将原始族保存到常用的文件夹中。见下图：

    但是，如果修改了原始族，则需要将该族重新载入项目以查看更新后的族。

    1、在“文件”菜单上，单击“从库中载入”“载入族”。

    2、定位到族库或族的位置。

    3、选择族文件名，然后单击“打开”。

    三、创建标准构件族的常规步骤

    1、选择适当的族样板。

    2、定义有助于控制对象可见性的族的子类别。

    3、布局有助于绘制构件几何图形的参照平面。

    4、添加尺寸标注以指定参数化构件几何图形。

    5、全部标注尺寸以创建类型或实例参数。

    6、调整新模型以验证构件行为是否正确。

    7、用子类别和实体可见性设置指定二维和三维几何图形的显示特征。

    8、通过指定不同的参数定义族类型的变化。

    9、保存新定义的族，然后将其载入新项目然后观察它如何运行。

    四、什么是参照平面、是参照、定义原点？

    1、在学习制作构件族之前，我们应当先了解几何基本概念：

    参照平面：设定参照平面后才可以对该族进行尺寸标注或对齐该族。

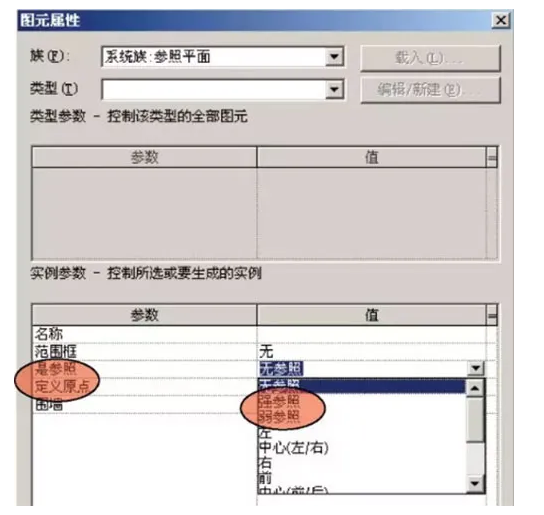

    点选参数平面，再点选“图片属性”按钮，即出现下列对话框：

    2、是参数：“是参数”属性指定在族的创建期间绘制的“参照平面”是否为项目的一个参照。所以可以对该族进行尺寸标注或对齐该族。几何图形参照可设置为强参照或弱参照。强参照的尺寸标注和捕捉的优先级最高。弱参照的尺寸标注优先级最低。因为强参照首先预高亮显示，将族放置到项目中并对其进行尺寸标注时，可能需要按TAB键选择弱参照。

    3、定义原点：“定义原点”属性指定正在放置的对象上的光标位置。例如，放置矩形柱时，光标放置于该柱造型的中心线。“定义原点”可以只指定一个参照平面，例如“Metricwindow.rft”的样板。只要是墙就能插入窗户，不需要定义交点。请体会！

    教程AVI族的实例制作说明

    一、万能窗制作流程

    1、创建窗框

    （1）新建族文件，选择“Metricwindow（公制窗）.rft”为样板（必须根据各种相应的族样板创建新的构件族，如窗族可以使用窗或基于墙的族样板）

    （2）用拉伸创建窗框，拾取墙中心线为工作平面，沿洞口边线绘制矩形并锁定其位置，将矩形向内偏移60。请注意工作平面的设定和锁定的应用。

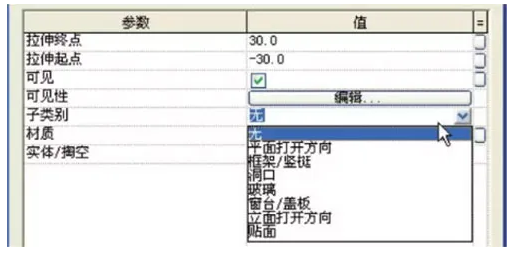

    （3）设置拉伸起点、终点为正、负30，设定其子类为框架/竖梃，完成绘制。设定其子类别为框架/竖梃：

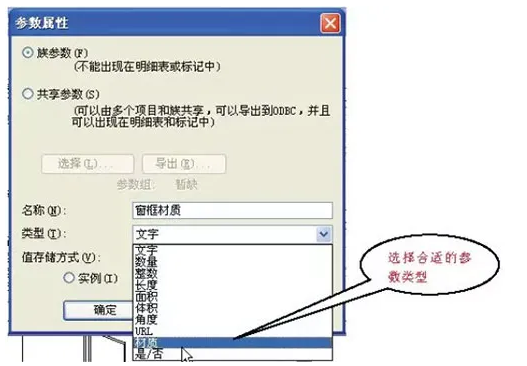

    （4）添加“窗框材质”参数，在材质库中添加“塑钢窗框”的材质

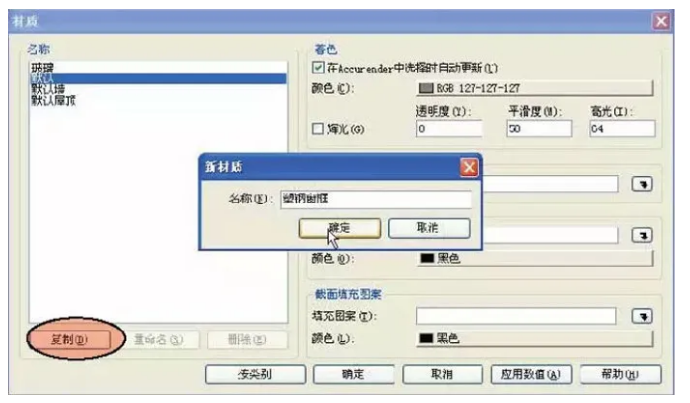

    在材质库中创建新的材质，先复制，再重命名。

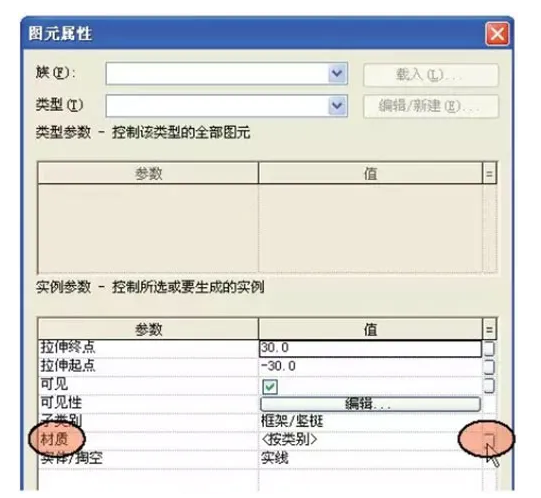

    给窗框指定材质参数

    先点选窗框，再点选“图片属性”，出现下列对话框：

    （5）设置窗框可见性为三维和前/后视图

    先点选窗框，再点选“可见性...”，出现下列对话框：

    可以控制物体在不同视图的可见性，还可以控制物体在同一视图中不同详细程度时的可见性。

    2、创建横梃

    （1）绘制三条横梃位置参照平面，标注尺寸，使其相等，删除标注；

    （2）标注第一根横梃位置尺寸；

    （3）用拉伸创建横梃，拾取墙中心线为工作平面，绘制矩形并锁定其左、右位置

    （4）调整其上、下宽度，设置拉伸起点、终点，子类别及材质参数，完成绘制；

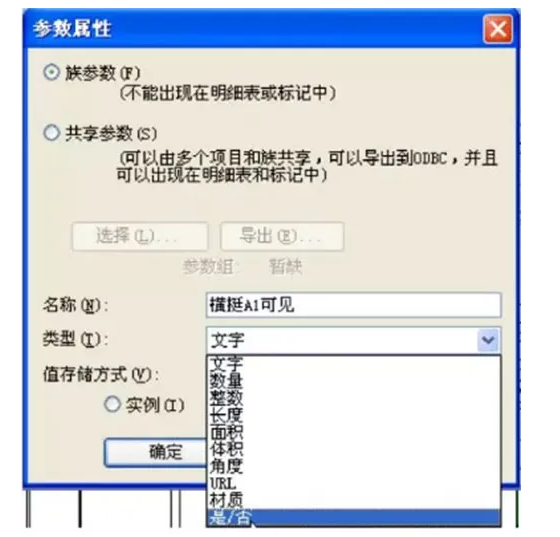

    （5）添加“横梃AI间距”参数，添加“横梃AI可见”参数

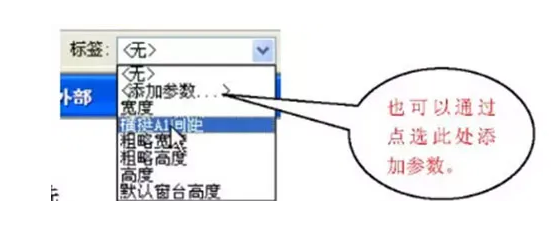

    （6）将尺寸标注指定“横梃AI间距”长度参数标签

    点选尺寸标注，再点选。

    给横梃指定“横梃可见”参数（构件的可见性参数要在族载入到项目中才能生效）

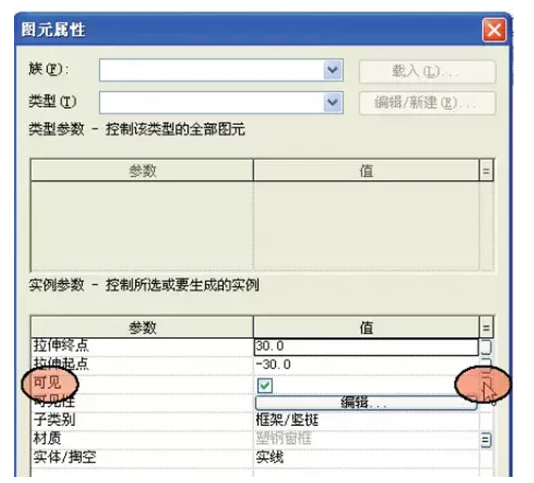

    （7）先点选横梃，再点选“图片属性”，出现下列对话框：

    （8）设置横梃可见性为三维和前/后视图

    3、创建其他横梃和竖梃

    （1）用同样方式创建并设置其余横竖和竖梃

    （2）可以用“连接几何实体”命令将所有横梃和竖梃连接在一起，但是此操作将会影响到窗梃的可见性的控制。

    4、创建玻璃

    （1）用拉伸创建玻璃，拾取墙中心线为工作平面，沿窗框内边线绘制矩形并锁定其位置

    （2）设置拉伸起点、终点为正、负3，其子类别为玻璃，完成绘制

    （3）填加“玻璃材质”参数，给玻璃指定“玻璃材质”参数

    （4）设置玻璃可见性为三维和前/后视图

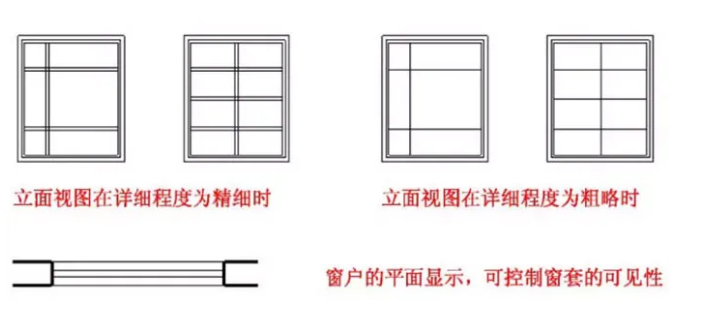

    5、绘制窗户、立面、剖面显示线（因为我们将窗框，窗梃，玻璃等的可见性都设为三维和前/后视图在详细程度为精细时可见。为什么？请体会）

    （1）用“符号线”绘制窗户的平面显示线，并锁定其位置；

    （2）打开右视图，绘制窗户的剖面显示线，并锁定其位置；

    6、创建窗套

    （1）用扫掠创建窗套，拾取外墙面为工作平面；

    （2）绘制二维路径，沿洞口边线绘制矩形并锁定其位置，完成路径；

    （3）绘制轮廓，打开右视图，按实际尺寸绘制轮廓并锁定起位置；

    （4）标注尺寸、锁定尺寸，完成轮廓，完成扫掠；

    （5）标注窗套宽度尺寸，标注窗套厚度尺寸；

    （6）添加“窗套厚度”参数，添加“窗套可见”参数；

    （7）给窗套指定窗套材质和窗套可见参数，复制“白色涂层窗套”材质；

    （8）设置窗套可见性为三维和前/后、左/右视图；

    7、新建窗类型

    （1）新建C1620窗类型，修改高度值为2000，竖梃间距为400、800、1200，横梃间距为500、1000、1500，宽度为1600；

    （2）保存族文件

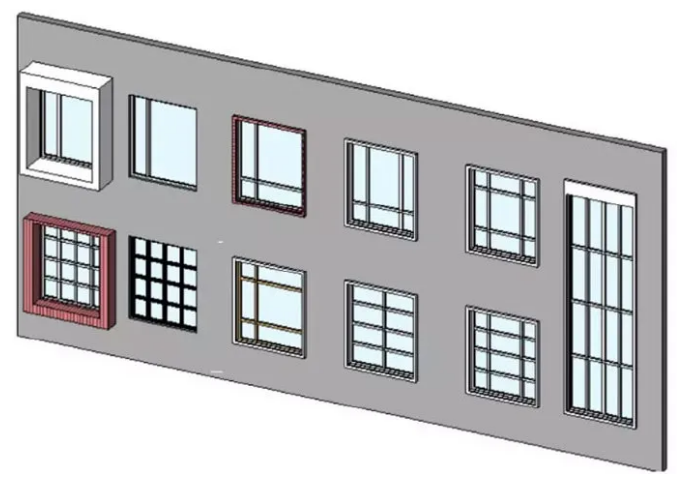

    样板文件中“万能窗”族通过修改参数所生成的几种窗类型举例：

    二、万能窗-阵列制作流程

    1、创建竖梃

    （1）新建族文件，选择“MetricGenericModel（公制常规模型）.rft”为样板

    （2）绘制参照平面，其相对位置为960和2280

    （3）用拉伸创建竖梃，设置工作平面，绘制立面矩形，调整其左、右宽度为30

    （4）设置拉伸起点，终点为正、负30，完成绘制；

    （5）标注高度尺寸，添加“竖梃材质”参数，添加“竖梃高度”参数；

    （6）将尺寸标注转成“竖梃高度”参数标签；

    （7）设置竖梃可见性为三维和前/后视图；

    （8）保存文件名为“万能窗-竖梃.rfa”

    2、创建横梃

    用同样的方法创建“万能窗-横梃.rfa”族文件

    3、“从库中载入”竖梃、横梃族文件，设置参数

    （1）选择“Metricwindow（公制窗）.rft”为样板，添加窗玻璃后，另存为“万能窗-阵列.rfa”。

    （2）添加“横梃竖”、“竖梃数”、（参数类型为整数）“横梃间距”、“竖梃高度”参数

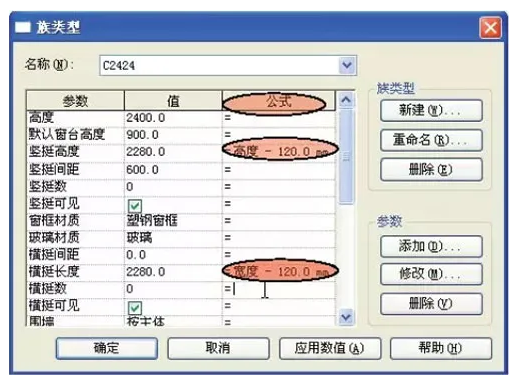

    （3）设置“横梃长度”、“竖梃高度”参数的计算公式

    （4）绘制竖梃位置参数平面，标注尺寸，并将其转成“竖梃间距”参数标签

    （5）“从库中载入”“万能窗-竖梃.rfa”和“万能窗-横梃.rfa”族文件

    （6）用“构件”命令放置竖梃，在立面上将竖梃和参照平面对齐并锁定

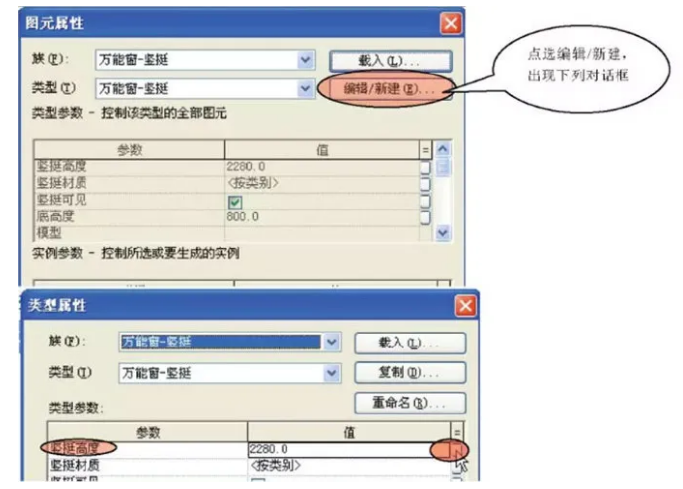

    （7）给竖梃指定竖梃高度和竖梃材质参数，将嵌套族中的参数和现有族参数相关联。

    （8）先点选窗框，再点选“图元属性”，出现下列对话框

    4、阵列竖梃

    （1）阵列竖梃，项目数为3个，拾取阵列起点和终点，确认选中成组并关联

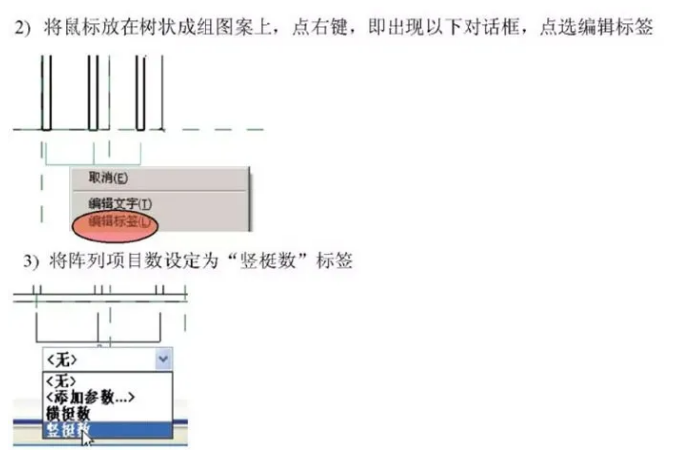

    （2）将项目数转成“竖梃数”标签，将第3根竖梃和参照平面对齐并锁定

    点选阵列物体，出现带有阵列数的树壮成组图案

    （3）标注第1根和第3根竖梃底部和窗框位置尺寸并锁定，请体会

    （4）设置“竖梃数”参数值为3

    5、阵列横梃

    用同样的方法放置并阵列横梃

    6、绘制窗户平面、剖面显示线

    （1）用“符号线”绘制窗户的平面显示线条并锁定其位置

    （2）打开右视图，绘制窗户的剖面显示条并锁定其位置

    7、新建窗类型

    （1）新建C3030窗类型，修改高度值为3000，竖梃数和横梃数为4，宽度为3000

    （2）保存族文件

    三、万能门制作流程

    1、创建门亮子

    （1）新建族文件，选择“Meticwindow（公制窗）.rft”为样板制作门亮子

    （2）按照洞口尺寸创建好玻璃和窗框后，将洞口删除，亮子的洞口将由门的洞口来控制，将文件保存为“亮子”。

    2、“从库中载入”门亮子族文件，设置参数

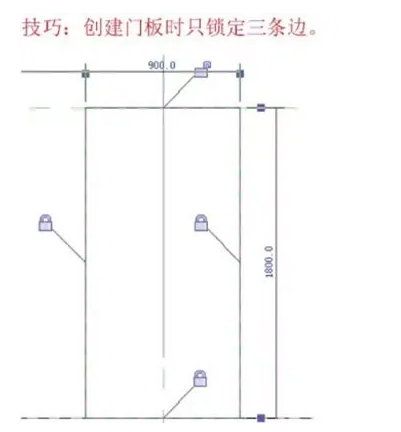

    （1）为了减少族的参数和约束，用MetricGenericModelwallbased.rft的样板创建门的模型，用“洞口”命令在墙上创建门洞、门板，添加“门板高”的长度参数

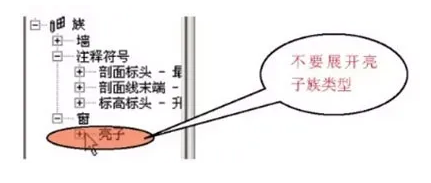

    （2）万能门中载入“亮子”的族文件，在项目浏览器中将亮子拖拽到墙上，将中心线与门的中心线对齐并且锁定。

    （3）在万能门中添加相应的参数：添加新参数“显示亮子”的“是/否”参数来控制是否实现亮子，“亮子高”的长度参数来控制亮子高度。

    （4）亮子作为嵌套族载入进来后，使其参数与门的参数相关联：底高度=门板高，可见性=显示亮子，高度=亮子高，宽度=宽度，这样通过改变门的参数就可以直接控制亮子的参数。

    3、创建条件公式以控制族参数值

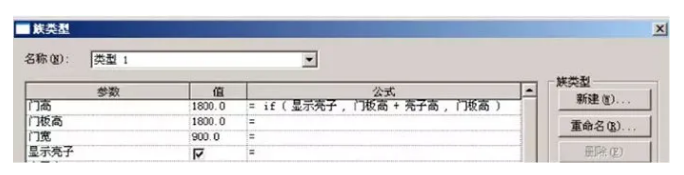

    （1）用参数“门高”来控制万能门的总高度，显示亮子的时候高度等于门板高加上亮子高，不显示亮子时高度等于门高，此处可用条件参数控制，即门高=if（显示亮子，门板高+亮子高，门板高）。

    （2）用扫掠绘制门套，以下步骤省略（注意门的平面显示）

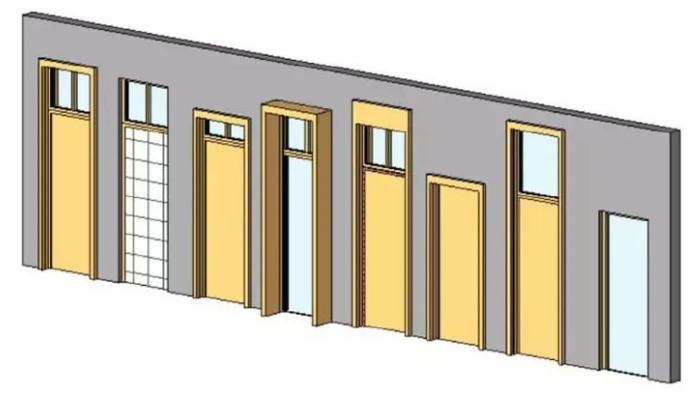

    样板文件中“万能门”族通过修改参数所生成的几种类型举例：
