Revit技巧 | Revit官方教程丨在Revit中如何调整风管大小

发布于:2024-10-25 06:40:01
84人 分享

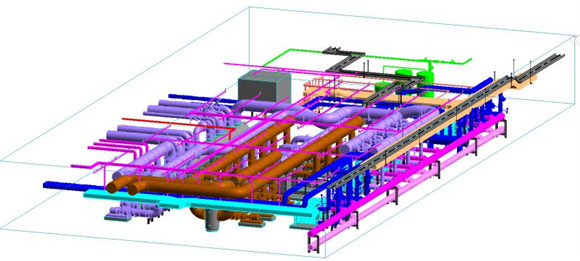

可以使用“调整风管大小”对话框为项目中风管系统的管网选择动态的大小调整方法。

可以使用摩擦和/或速度、相等摩擦或静态恢复调整大小方法为风管段指定调整大小方法。 大小调整可以应用到管网的管段,也可以应用到整个系统。

注: 要使用“调整风管大小”对话框指定风管尺寸,管网必须连接到具有有效风量的风管系统。

选择调整大小的方法

  1. 在视图中选择一段管网,然后单击“修改 | 风管”选项卡 “分析”面板 (调整风管/管道大小)。

  2. 在“调整风管大小”对话框中,从下拉列表选择一种大小调整方法:“速度”、“摩擦”、“相等摩擦”或“静态恢复”。

    如果选择“摩擦”或“速度”,将激活下列选项:

    • ,根据专用于选定方法(“速度”或“摩擦”)的参数调整风管大小。

    • ,强制调整风管的大小,以满足您为“速度”和“摩擦”指定的参数。

    • ,允许根据“摩擦”或“速度”参数的最低限制调整风管的大小。

  3. 选择一种大小调整方法,并为所选大小调整方法指定参数。


指定支管调整大小限制

  1. 您可以限制风管管段的尺寸:从“限制条件”下拉列表中选择一个选项,然后使用“限制大小”选项指定风管尺寸的绝对限制。

    从下拉列表中选择下列“限制条件”之一:

    • 仅计算大小 - 选定风管管段的大小由选定的调整大小的方法决定,而且不受其他条件的约束。

    • 匹配连接件大小 - 支管中选定风管管段的大小由支管和干管之间的连接件的大小决定,上限是管网中的第一个连接。

    • 连接件和计算值中的较大者 - 选定风管管段的大小由两个决定因素中的较大者决定。如果连接件的大小小于按照调整大小和调整大小方法计算的大小,将使用计算大小。 如果连接件的大小大于按照调整大小和调整大小方法计算的大小,将使用连接件的大小。

  2. 如有必要,单击“限制高度”/“限制宽度”,然后输入一个值,以对选定风管管段的大小指定绝对限制。
