一般情况下，我们在使用放样命令时，在绘制路径的过程中会发现路径只能在平面上进行绘制。然而，实际项目在建族时，有时候需要在三维视图中进行放样，当我们需要在不同平面绘制放样路径的时候，我们该怎么操作呢？

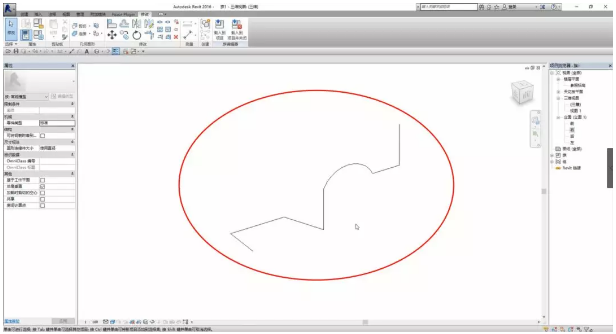

    首先在三维视图中创建好放样路径。

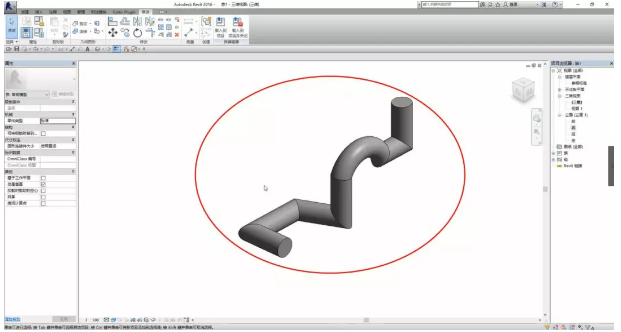

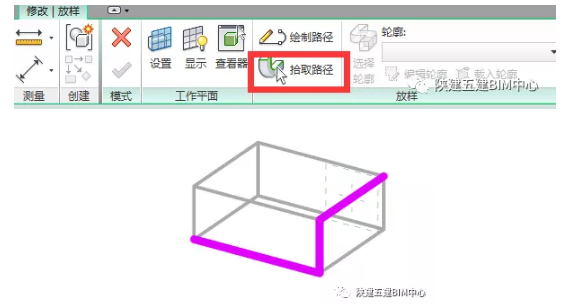

    接着，根据实际需求创建合适的轮廓样式，通过拾取路径方式进行放样。

    通常情况下，在三维视图中进行放样之前，我们会提前绘制好放样路径，既可以用模型线，也可以用模型形体，绘制好放样路径后，就可以在三维视图中，对放样路径直接拾取，这样就完成在三维状态下的放样工作了。

    所谓放样就是将一个二维形体对象作为沿某个路径的剖面，而形成复杂的三维对象。今天我们就来分享一下在Revit中放样的小技巧。

    一、在一个斜面上进行放样

    一般情况下我们绘制放样路径的时候总是平行于工作平面的，那我们怎样在一个斜面上进行路径绘制呢？

    方法一：拾取斜面

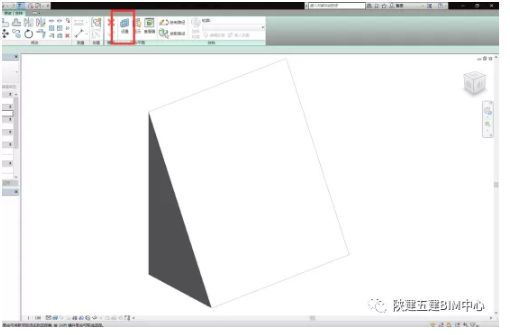

    （1）使用放样命令，在绘制路径之前单击选项栏中的“设置工作平面”按钮。

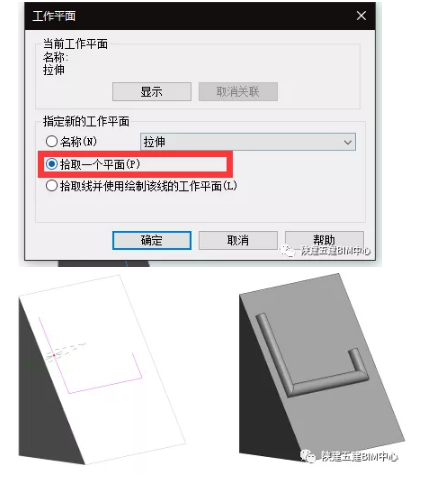

    （2）在弹出的对话框中选择“拾取一个平面”并选择斜面，这个时候我们就可以在斜面上绘制路径并进行放样了。

    方法二：拾取参照平面

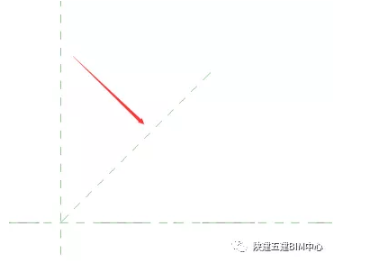

    （1）在与斜面垂直的面上绘制参照平面。

    （2）选择放样命令，同样的单击“设置工作平面”按钮，拾取该参照平面并绘制路径。

    二.在三维空间进行放样

    在绘制路径的时候一般只能在一个平面中绘制，那我们怎样才能在不同平面进行路径绘制呢。

    方法一：拾取三维边

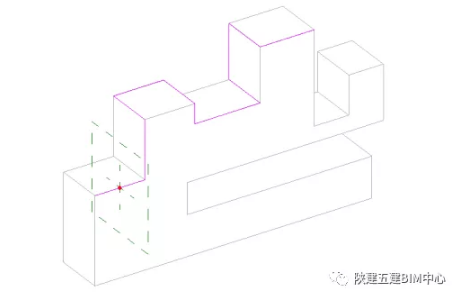

    （1）首先创建一个几何体，转到三维视图，选择放样命令，单击拾取三维边进行路径绘制。

    也可以根据需要创建合适的形状进行拾取。

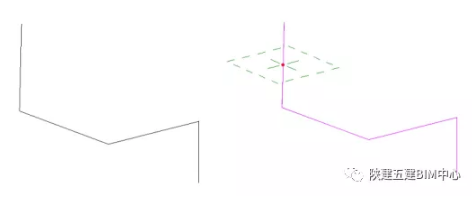

    （2）可以先绘制模型线，然后再用拾取模型线的方法进行路径绘制。

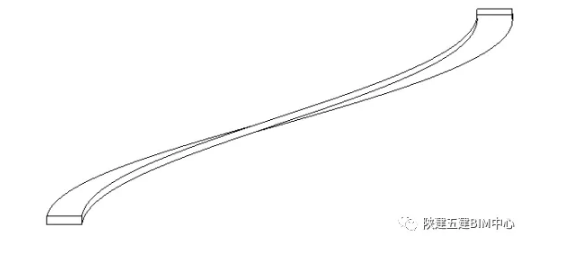

    方法二：放样融合

    （1）选择放样融合命令，绘制路径。

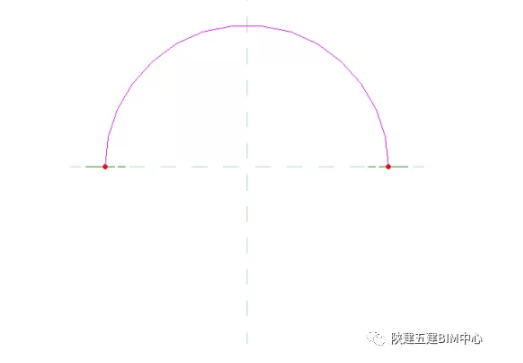

    （2）编辑轮廓，并且使轮廓1,2不在同一高度，生成模型。
