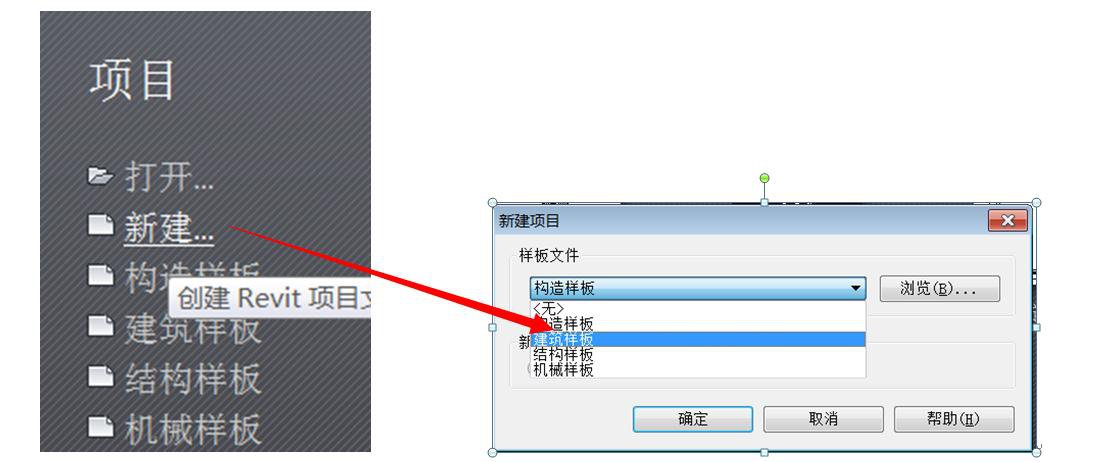

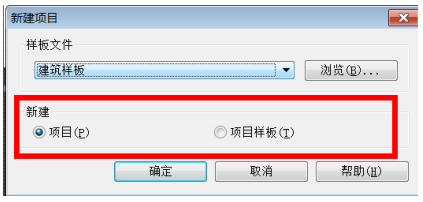

1． 项目——新建——建筑样板——确定

2． 新建下面选中“项目”

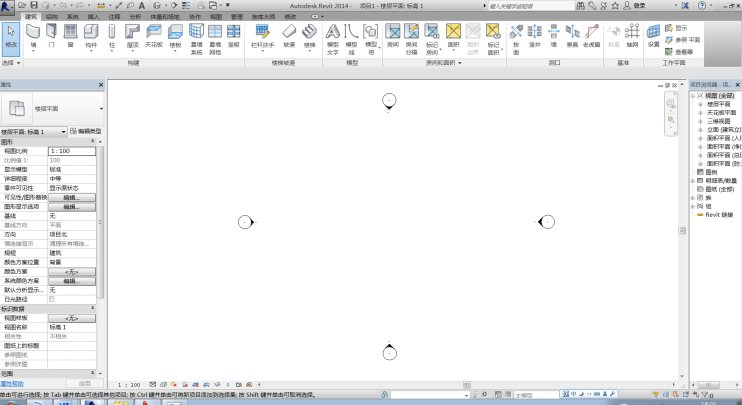

3． 确定打开后， 如图：

4． 新建一个项目要注意竖向上和平面上的定位。

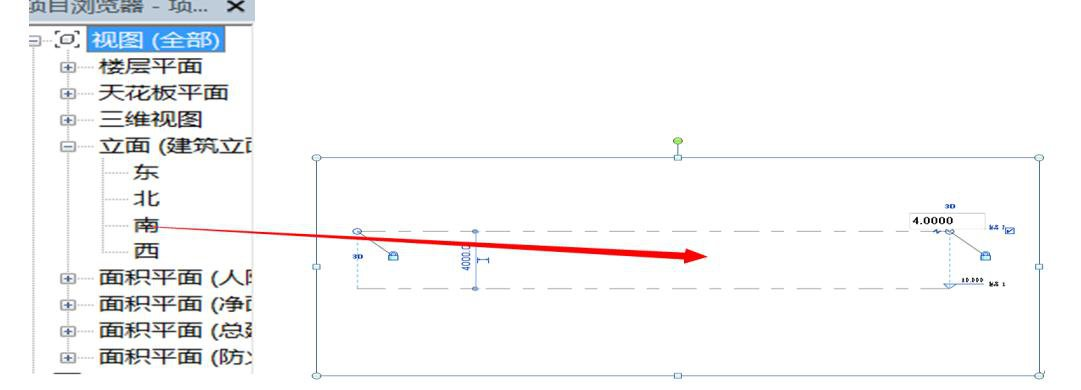

项目浏览器——视图——立面——南立面

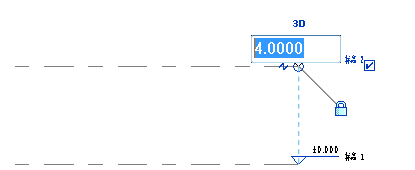

5． 将 标 高 二 处 的 4.000 改 为 8.500

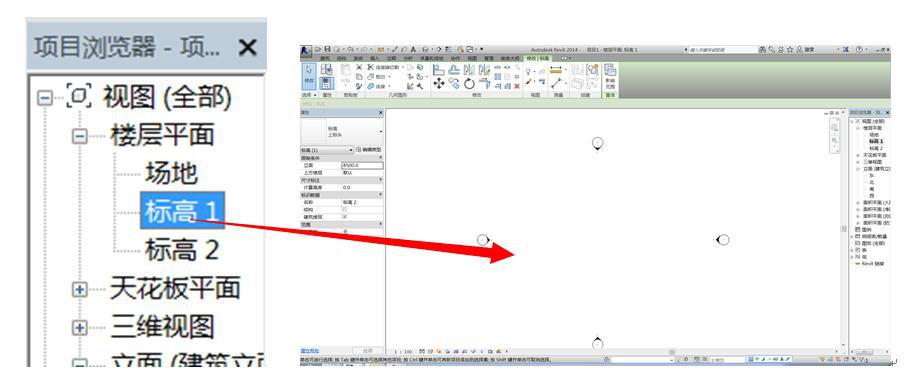

6． 项目浏览器——楼层平面——标高 1， 如图：

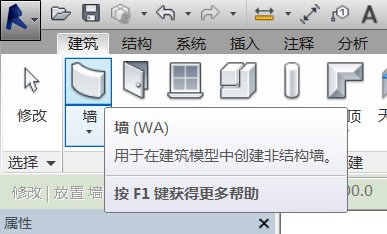

7． （1） 建筑选项卡——墙

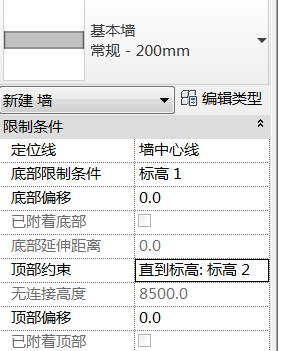

（ 2 ） 将 墙 的 底 部 限 制 条 件 改 为 标 高 1 ， 顶 部 约 束 改 为 标 高 2 ， 如 图 ：

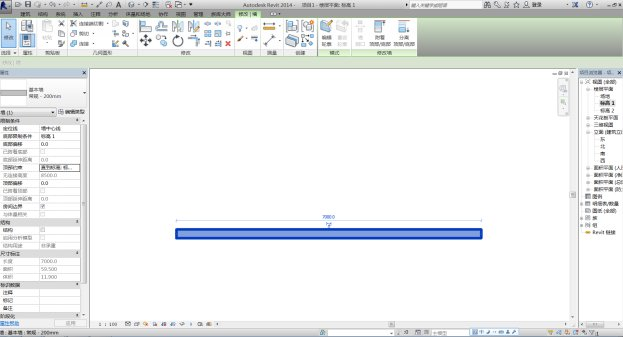

8． 水平画一段长为 7000mm 的基本墙

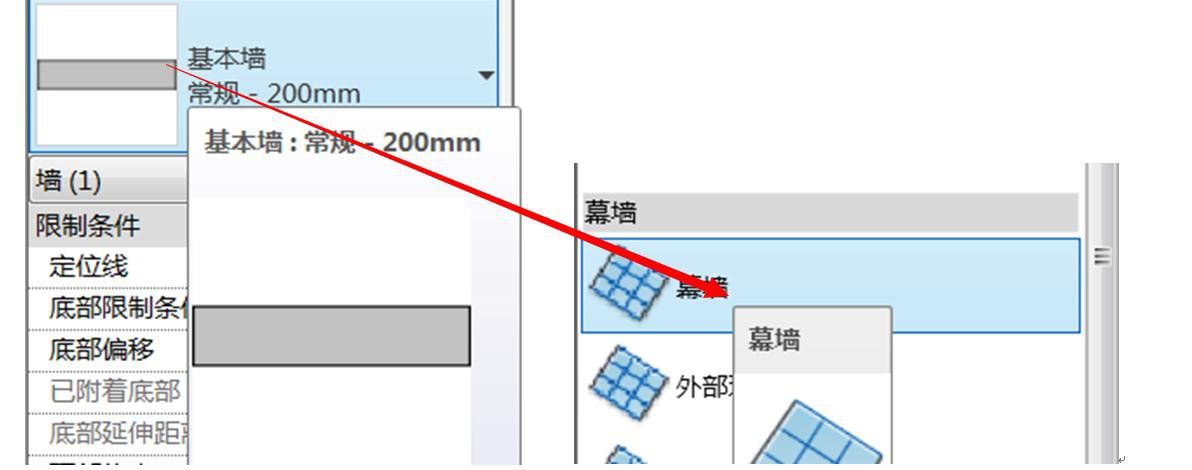

9． 选中该段墙体， 将其属性改为幕墙， 如图：

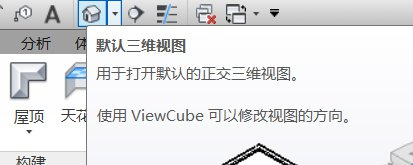

10． 打开三维视图， 如图：

或者双击

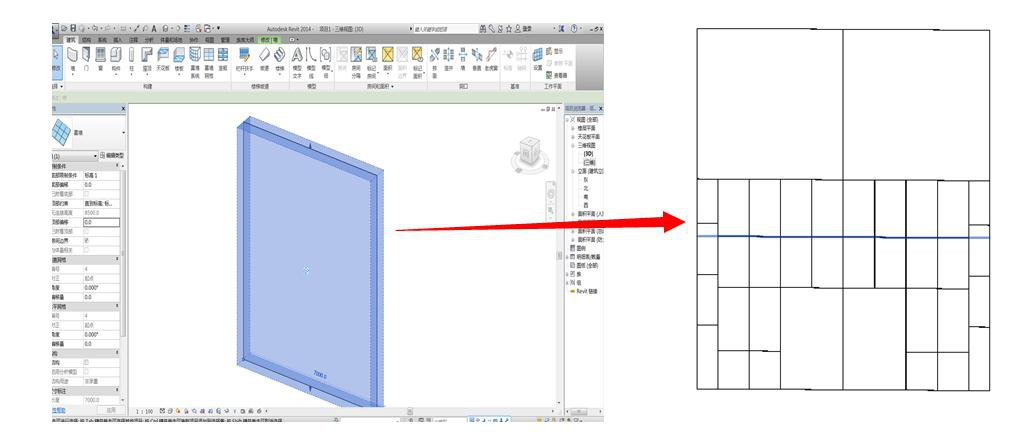

11． 在三维视图中： 建筑选项卡——幕墙网格（网格只能添加水平竖直方向）

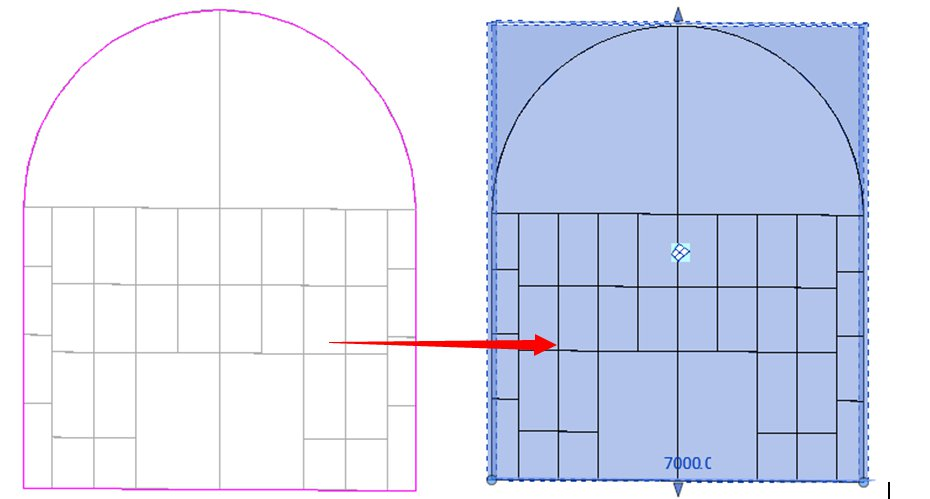

12． 选中幕墙——编辑轮廓

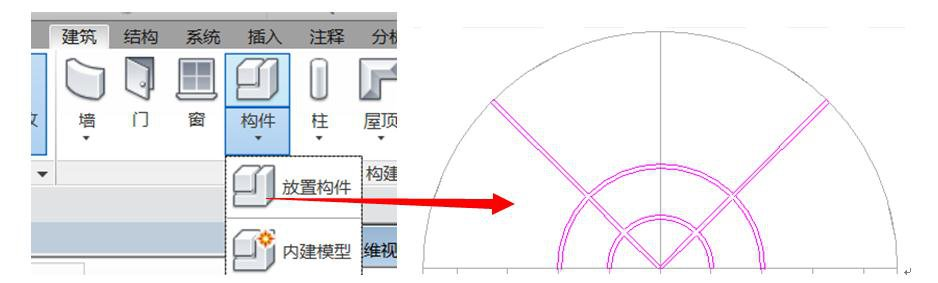

13． 建筑选项卡—构建—内建模型—窗—拉伸—属性（限制条件： 75、 -75） —绘制出

竖挺形状， 如图：

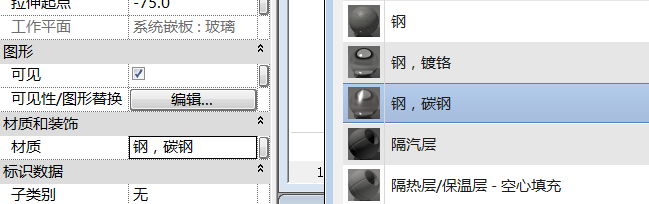

14． 修改材质， 如图：

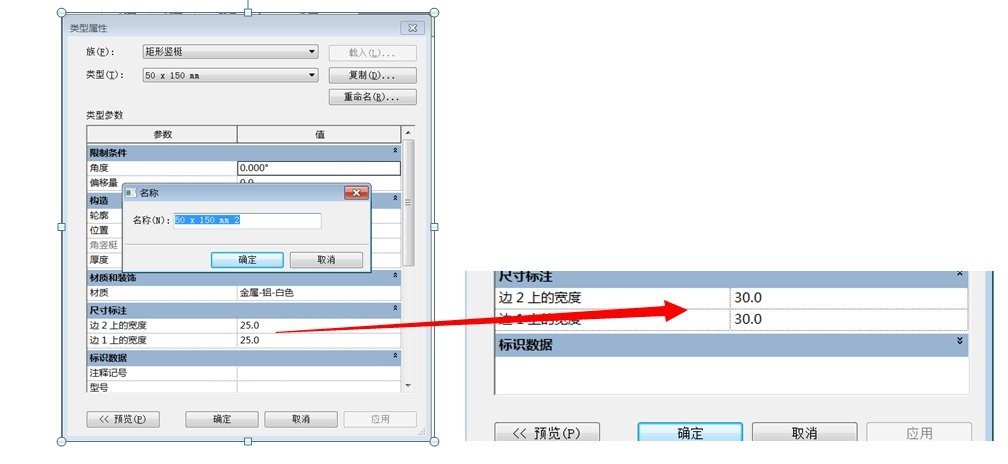

15． 添 加 竖 挺 : 矩 形 竖 挺 50X150mm — 复 制 修 改 名 称 （ 60X150 ） — 添 加 竖 挺

如图：

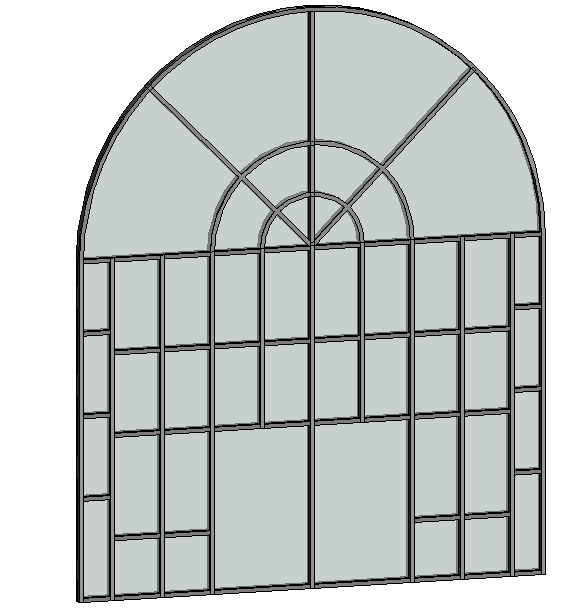

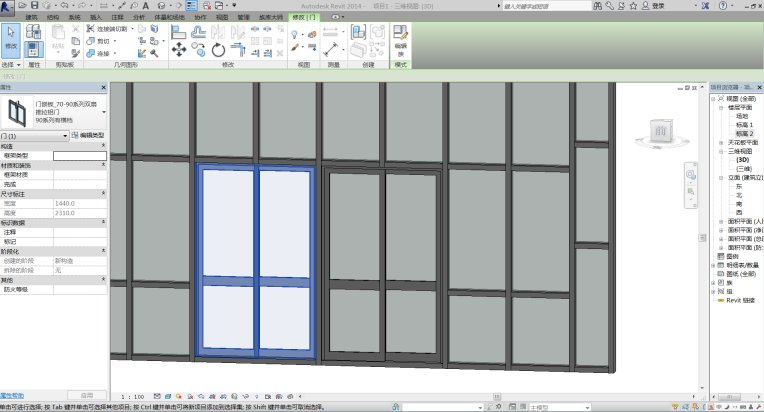

16． 按 住 tab 键 ， 选 中 玻 璃 嵌 板 并 将 其 改 为 双 扇 推 拉 门 ， 如 图 ：

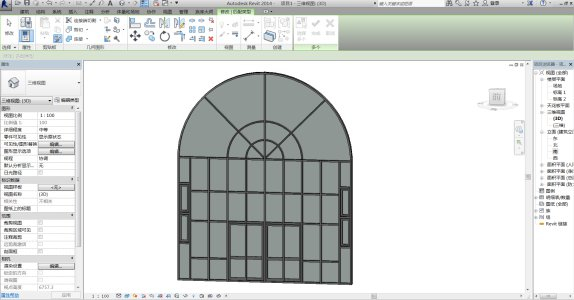

17． 同理， 将两侧玻璃嵌板改为平开窗， 如图：
