绘制CAD箭头指示线是一种常见的技术，它在建筑设计、工程图纸和制图中广泛应用。下面将介绍一种简单的方法来绘制CAD箭头指示线。

首先，在CAD软件中选择一条直线工具，并在图纸上绘制一条需要添加箭头指示线的直线。确定好直线的起点和终点。

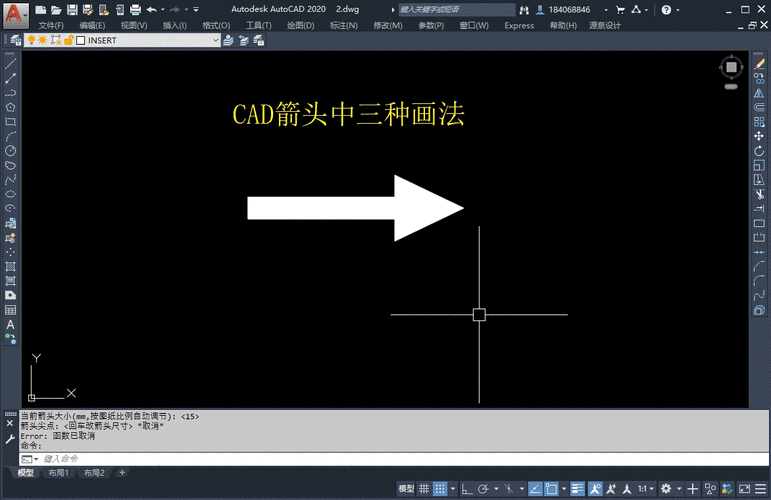

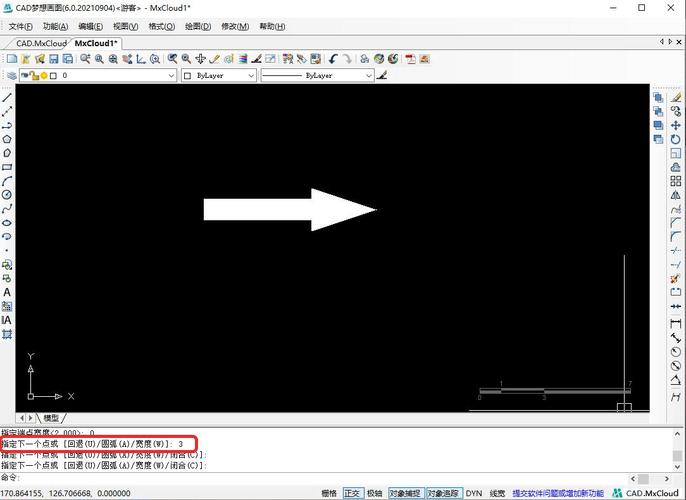

接下来，在CAD软件的绘图工具栏中，找到箭头绘制工具。该工具通常具有两个参数：箭头的类型和大小。

选择合适的箭头类型，可以是实心箭头、空心箭头或其他自定义箭头样式。根据需要，调整箭头的大小。过大的箭头会分散注意力，而过小的箭头可能无法清晰显示。

通过点击箭头绘制工具，将箭头添加到直线的终点处。根据需要，也可以在直线的起点处添加箭头指示线。

一旦箭头绘制完毕，可以选择编辑工具对箭头进行微调。可以调整箭头的位置、角度和大小，以使其与直线对齐或与其他图形元素对齐。

除了箭头的位置和大小，还可以通过修改箭头符号的属性来定制箭头的外观。例如，可以更改箭头的颜色、线型和填充样式。

绘制CAD箭头指示线时要注意以下几点：

首先，箭头指示线应该清晰可见且易于理解。根据实际需要选择合适的箭头样式和大小。

其次，箭头应该与直线或其他图形元素对齐。调整箭头的位置和角度，使其与相关线条形成完美的对齐效果。

最后，建议在CAD软件中保存箭头样式，以备将来使用。这样可以节省时间，并确保在需要绘制箭头指示线时能够快速选择合适的箭头样式。

通过上述方法，您可以轻松地绘制CAD箭头指示线。无论是在建筑设计还是制图中，这种技术都能提高图纸的可读性和专业性。
