创建自定义桁架以放置在结构模型中。

桁架布局族由定义桁架图元（如弦杆和腹板）的线组成。 创建弦杆和腹板构件时，其中心线（本地 x 轴）要与在桁架布局族中定义的布局线对齐。 整个布局将被转换，以使两个端点参照平面之间的距离将由桁架实例基于其在项目中的形状来确定。

1. 单击“文件”选项卡新建族。 定位到“Imperial templates”或“Metric templates”目录，并选择“结构桁架.rft”族样板文件。单击“打开”按钮打开新的族文件。

   结构桁架族样板提供了 5 个永久性参照平面：顶、底、左、中心和右；左平面和右平面指示桁架的跨度距离。 终结于这些平面或与这些平面重合的桁架布局线将在项目环境中进行布局变换时保持相应的关系。

2. 单击“创建”选项卡“详图”面板 （上弦杆）。

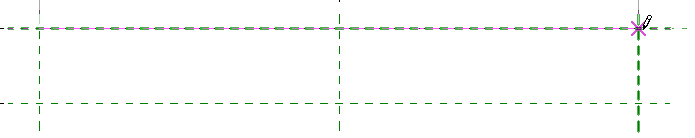

3. 沿顶部参照平面进行绘制以定义上弦杆。



4. 单击附着在线上的锁形符号，以将该弦锁定到参照平面。

5. 单击“创建”选项卡“详图”面板 （下弦杆）。

6. 沿底参照平面进行绘制以定义下弦杆。

7. 同样，单击锁形符号，以将该弦杆锁定到参照平面。

8. 单击“创建”选项卡“详图”面板 （腹板）。

9. 绘制嵌板腹板。

10. 如果需要，可在绘制的线和参照平面之间放置其他尺寸标注。

    “长度”参数可用于桁架布局族以进行计算来指定竖向腹板构件的精确位置，或者计算要在项目环境中创建的嵌板数目。

11. 单击“插入”选项卡“从库中载入”面板 （载入框架族）。

    要指定该桁架布局族要使用的结构框架族，必须将其载入到桁架布局族中。 定位到“英制”或“公制”族目录，然后选择弦和腹板的结构框架族。 这些族必须是结构框架族或常规注释族。 重复该步骤，为计划的每种桁架类型进行指定。

12. 单击“创建”选项卡“属性”面板 （族类型）。 在“族类型”对话框中，单击“新建”并提供此桁架类型的名称。 对此桁架族的每种计划类型重复此步骤。

13. 对于每种桁架族类型，为上弦杆、下弦杆、竖向腹板和斜腹板选择所需的框架类型。 单击“OK”以关闭对话框。

14. 单击“文件”选项卡另存为。 定位到族目录，为新桁架族输入名称，并单击“保存”。

15. 请单击“创建”选项卡“族编辑器”面板 （载入到项目中）。

    注： 请记住，要将桁架拖曳到平面视图中，而不是拖曳到立面视图中。
