CAD教程 | 如何使用CAD绘制一个立体的长方体,展示其三个面

发布于:2024-11-14 07:20:02
216人 分享

使用CAD(计算机辅助设计)软件绘制立体图形是一个简单而有效的方法,可以帮助我们更好地理解和展示各种形状的物体。在这篇文章中,我将向您介绍如何使用CAD绘制一个立体的长方体,并展示其三个面。

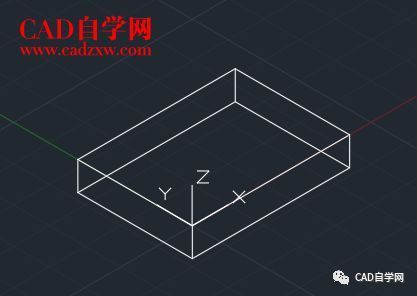

如何使用CAD绘制一个立体的长方体,展示其三个面 - BIM,Reivt中文网

首先,我们需要选择一款CAD软件。目前市面上有很多CAD软件可供选择,例如AutoCAD、SolidWorks和SketchUp等。您可以根据自己的需求和能力选择合适的软件。接下来,我将以AutoCAD为例,来演示绘制长方体的过程。

第一步,打开AutoCAD软件并创建一个新的绘图文件。您可以选择一个合适的绘图模板,如“英制图纸模板”或“公制图纸模板”。

第二步,选择绘图工具栏上的“直线”命令。点击绘图区域中的一个点,然后按下鼠标右键,选择“直角”选项。接着,再次点击绘图区域中的一个点,这将确定长方体的一个边。

第三步,选择绘图工具栏上的“矩形”命令。点击绘图区域中的一个点,然后按下鼠标右键,选择“正交”选项。接着,再次点击绘图区域中的一个点,这将确定长方体的一个面。

第四步,选择绘图工具栏上的“拉伸”命令。然后选择要拉伸的对象,也就是上一步绘制的矩形。接着,输入拉伸的高度值,这将确定长方体的高度。

第五步,绘制长方体的另外两个面。使用绘图工具栏上的“偏移”命令来创建长方体的另外两个边界线。选择“偏移”命令后,输入偏移距离并选择要偏移的边界线,然后按下鼠标左键。重复此步骤直到绘制出长方体的另外两个边界线。

第六步,删除多余的线条和边界线。使用绘图工具栏上的“修剪”命令来删除多余的线条。选择“修剪”命令后,按住Shift键选择要删除的线条,然后按下鼠标左键。此时,绘制的长方体将只剩下三个面。

第七步,给长方体添加颜色和纹理。选择绘图工具栏上的“颜色”命令,然后选择一个合适的颜色。接着,选择绘图工具栏上的“纹理”命令,然后选择一个合适的纹理。这将使长方体看起来更加真实和立体。

最后,保存您绘制的长方体图形。选择菜单栏中的“文件”选项,然后选择“保存”。输入一个文件名并选择保存的路径,然后点击“保存”按钮。

如何使用CAD绘制一个立体的长方体,展示其三个面 - BIM,Reivt中文网

通过以上步骤,您已经成功地使用CAD绘制了一个立体的长方体,并展示了其三个面。使用CAD绘图软件可以更加直观地展示各种物体的外观和结构,为设计和建模工作提供了强大的工具和支持。
