Revit技巧 | Revit官方教程丨调整端点连接处的缩进几何图形

发布于:2024-09-30 11:05:42
91人 分享

有两种类型的梁端点连接:方接和斜接。 使用“梁/柱连接”工具通过删除或应用梁的可见缩进来调整这两种连接。

  1. 在平面视图或三维视图中打开项目。

  2. 单击“修改”选项卡“编辑几何图形”面板 (梁/柱连接)。

    编辑模式将激活,在梁(和柱,视具体情况而定)端点连接处显示缩进箭头控制柄。

  3. 在选项栏上,根据钢材、木材、预制混凝土和其他材质过滤可见连接控制柄(如有必要)。

  4. 单击缩进箭头控制柄,沿着箭头所指方向修改缩进。

    注: 使用梁/柱连接工具调整缩进不会重设或更改“图元属性”中的默认延伸设置、“符号缩进距离”设置或梁几何图形调整。

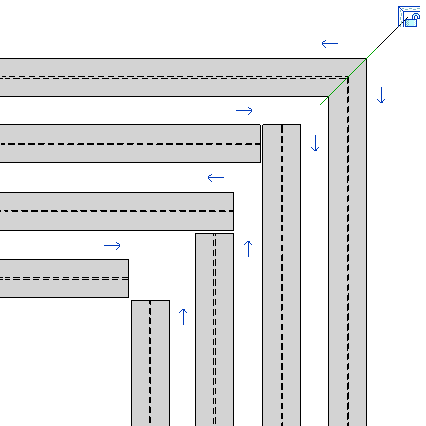

    • 如果梁发生缩进,则箭头指向连接方向。

    • 如果梁未发生缩进,则箭头指向连接相反方向。

    • 在连接中,如果族和类型相同、没有横截面旋转的两个共面梁未缩进,则该连接即为斜接。

    在斜接的情况下,共享该连接的其他任何梁都将从斜接处缩进。 或者,单击“斜接锁定”可将几何图形锁定在“中等”/“精细”详细程度。
