2022年如何使用CAD绘制三维立体图?

2022年如何使用CAD绘制三维立体图? - BIM,Reivt中文网

在2022年,使用计算机辅助设计(CAD)绘制三维立体图已经变得越来越常见和普及。无论是建筑设计师、工程师还是制造商,都可以通过CAD软件轻松地创建复杂的三维模型和图形。本文将介绍使用CAD绘制三维立体图的基本步骤。

首先,你需要选择一款适合自己的CAD软件。市面上有许多不同的CAD软件可供选择,例如AutoCAD、SolidWorks、CATIA等。每一款软件都有其特点和优势,你可以根据自己的需求进行选择。

一旦选择了CAD软件,下一步就是创建一个新的项目或打开一个现有的项目。在CAD软件的界面中,你将看到多个工具栏和菜单栏,这些工具将帮助你完成绘制三维立体图的任务。

接下来,你需要确定绘图的尺寸和比例。根据图纸的实际尺寸,你可以将其转换为CAD软件中的相应比例。例如,你可以将1cm表示为1个单位,或者将1英尺表示为12个单位。

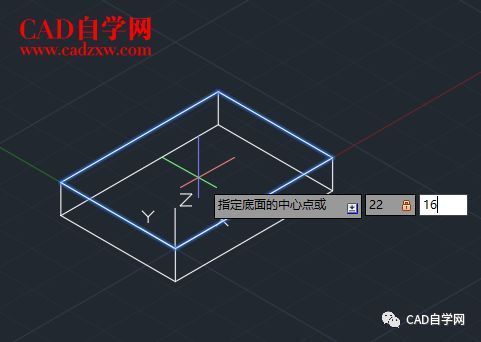

在绘制之前,你可以在CAD软件中创建一些基本的几何体,例如立方体、球体或圆柱体。这些基本几何体可以作为整个模型的基础。你可以使用软件提供的绘图工具,例如直线、弧线和圆形绘制工具,来创建这些几何体。

一旦你创建了基本的几何体,你可以使用CAD软件的编辑工具对其进行修改和变形。例如,你可以拉伸立方体的一面,将其变为长方体。你也可以通过旋转、缩放或移动等操作来改变几何体的形状和位置。

在完成基本几何体的创建和编辑之后,你可以开始绘制更复杂的形状和结构。CAD软件通常提供各种辅助绘图工具,例如阵列、偏移、镜像和修剪工具,可以帮助你快速准确地绘制出复杂的形状和结构。

同时,CAD软件还支持在三维模型上加入材质、纹理和颜色等效果,使你的图形更加生动和真实。你可以通过选择合适的材质和纹理,为每个几何体上色,并调整光照和阴影效果,以使图形看起来更加逼真。

在绘制和编辑完成后,你可以使用CAD软件中的渲染工具生成高质量的渲染图像或动画。渲染图像和动画可以更好地展示你的设计和模型,使其更易于理解和沟通。

最后,将三维立体图导出为常用的文件格式,例如.STL、.STEP或.DWG等。这些文件格式可以方便地与其他CAD软件或制造设备进行兼容,以便进一步的制造和生产。

2022年如何使用CAD绘制三维立体图? - BIM,Reivt中文网

总结:使用CAD软件绘制三维立体图已经成为现代设计和制造行业中不可或缺的工具。通过选择合适的CAD软件,了解基本步骤和工具,并掌握一定的绘图技巧,你将能够轻松地创建出精确、细致和逼真的三维立体图。
