1.使用自适应公制常规模型样板，新建帐篷模型族。

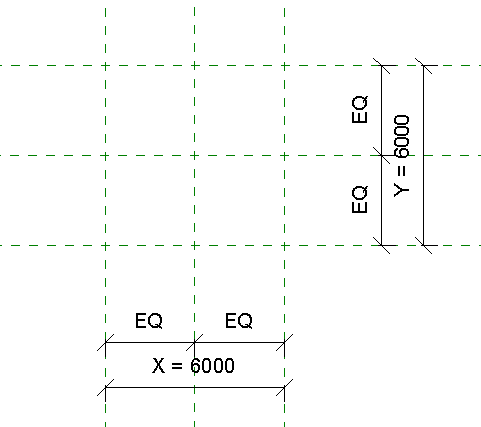

在参照标高视图中绘制参照平面，如下图所示。

2.利用参照平面，绘制参照线AB、BC、CD、AD、BD、AC、EF、GH，并放置参照点，如下图所示。

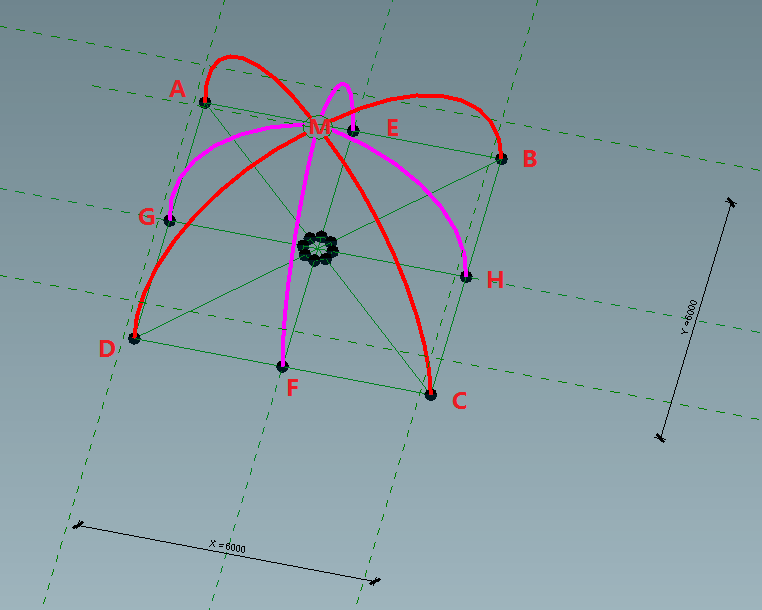

3.使用模型线工具，绘制对角圆弧AM、BM、CM、DM及中间圆弧EM、HM、FM、GM。完成8个圆弧绘制后，得到帐篷外轮廓线框图，如下图所示。

4.创建对角线钢管支撑

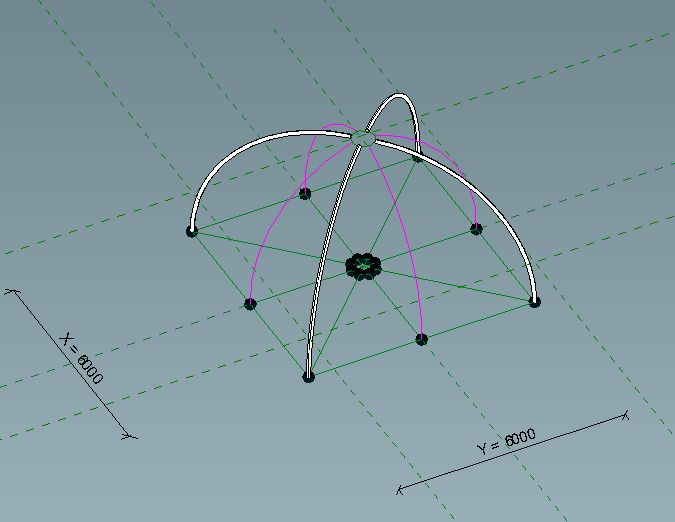

在圆弧AM模型线上添加参照点，设置工作平面为参照点参照平面（垂直于模型线），绘制直径100mm的圆，选择模型线及刚创建的圆形轮廓，点击“创建形状”命令，完成圆弧AM钢管支撑模型。采用同样方法，依次创建其余圆弧BM、CM、DM钢管支撑，如下图所示。

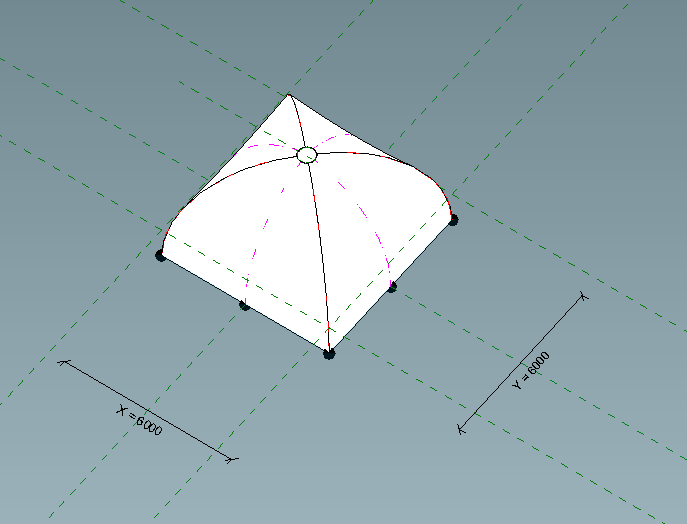

5.选择圆弧模型线DM、FM、CM，点击“创建形状”命令，创建面。采用同样方法，依次创建其他三个面，完成后如下图所示。

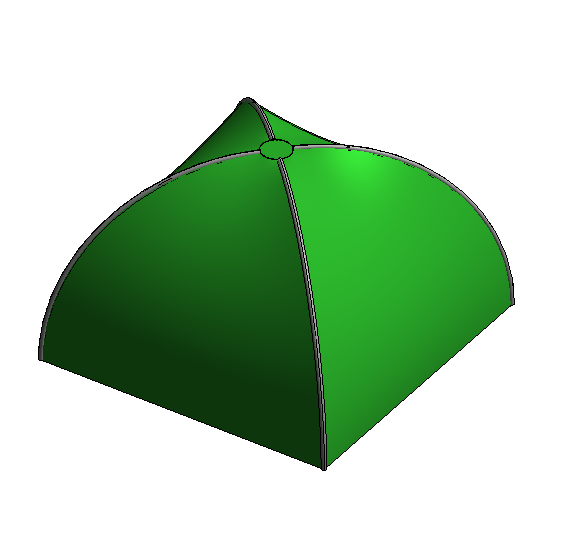

6.使用建筑样板，新建一个项目。将帐篷模型族载入到项目中。使用“体量与场地—-面墙”工具，依次选择四个面，创建四个曲面帐篷顶。如下图所示。

7.重新编辑帐篷模型族。使用“空心拉伸”工具，创建帐篷入口。

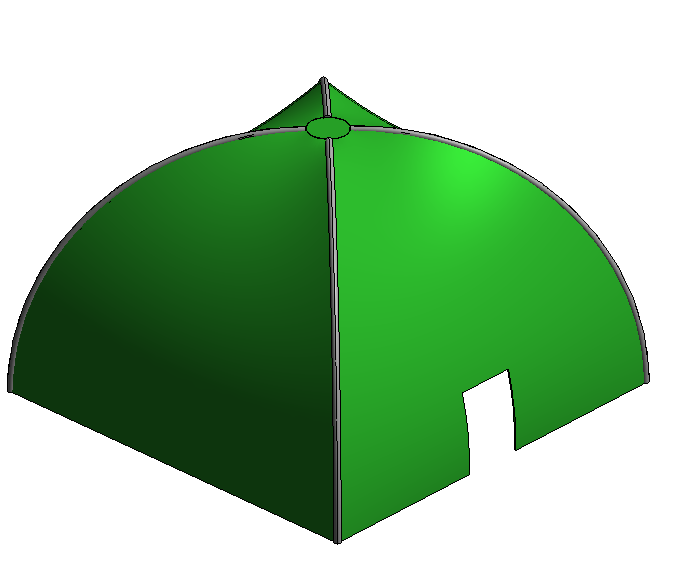

完成族编辑后，将帐篷模型族重新载入到项目中，选择帐篷面（带有开洞），点击“面模型—面的更新”工具，完成野营帐篷模型制作。
