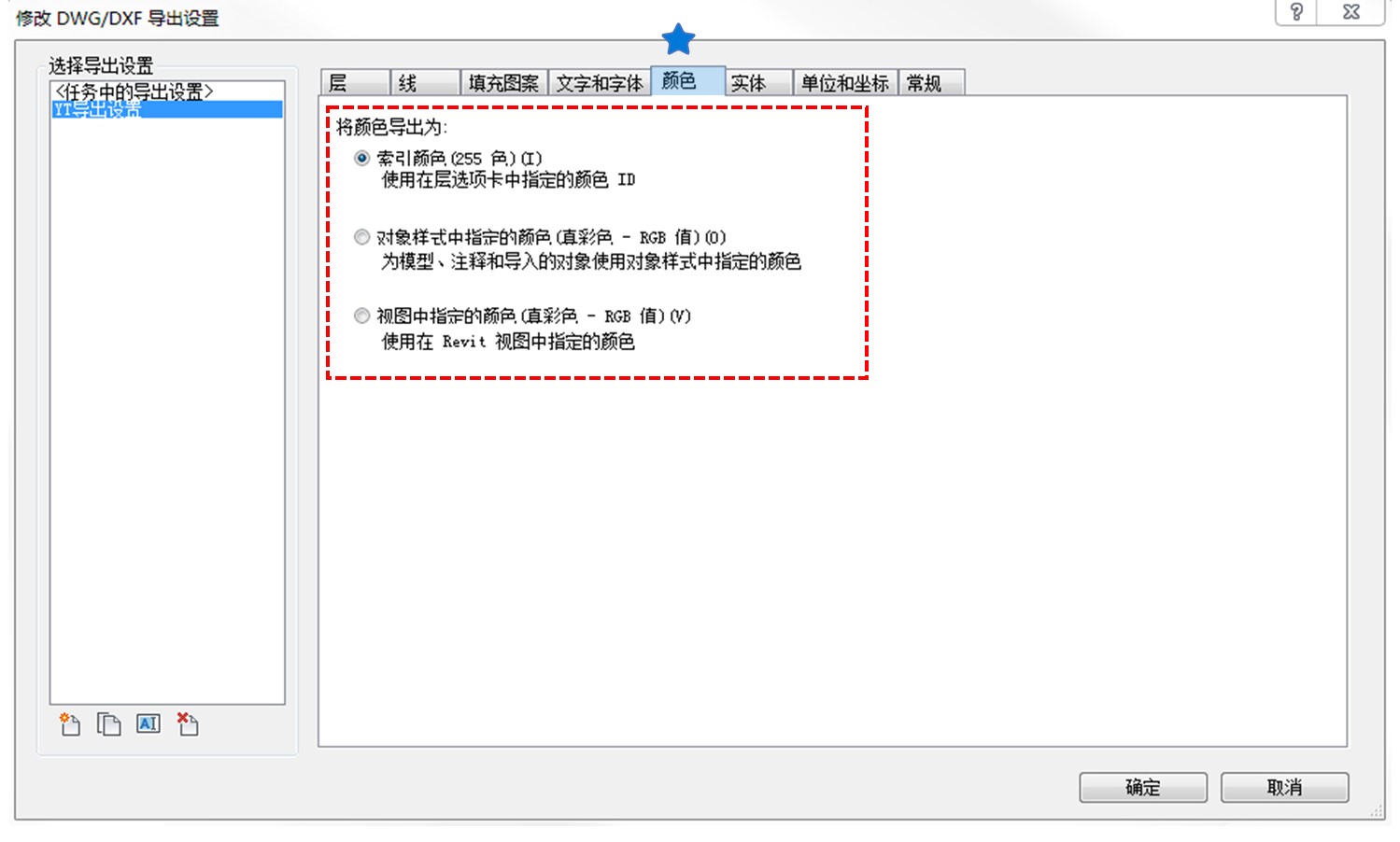

在Revit的“修改DWG/DXF导出设置”对话框中，关于【颜色】的设置，如下图所示有三个选项：

注：Revit 2016版本仅有两个选项，18及以上版本有三个选项。

那这些选项都表示什么意思呢？

为了帮助理解，大家可以在Revit中绘制一块楼板，将它的表面设置填充图案，如下图所示：

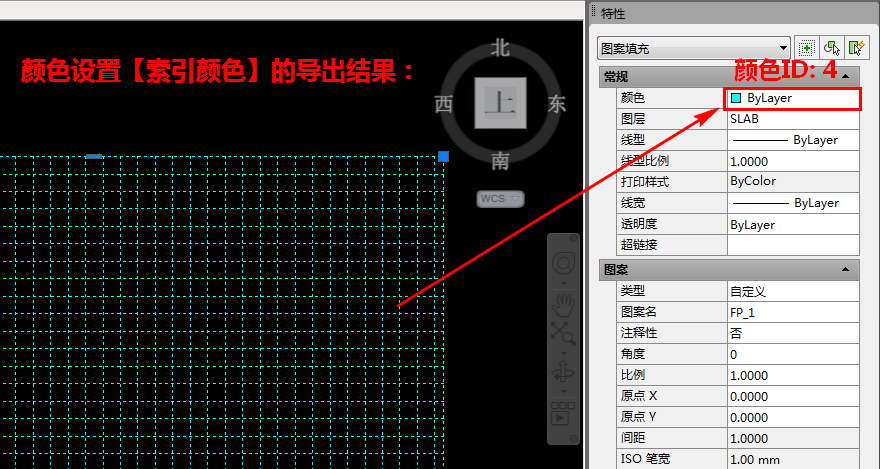

1 索引颜色（255 色）。按此种方法导出的CAD图纸中，楼板的颜色是由Revit中 “修改 DWG/DXF 导出设置”对话框的“层”选项卡指定的索引颜色。（如果没有按类别设置颜色且该替换在导出中被保留，则 Revit 将使用 255 种索引颜色中最接近的匹配色，因此对于 RGB 和 Pantone颜色，可能不提供精确匹配色。）按这个选导出的CAD图纸中，楼板显示的颜色如下图所示：

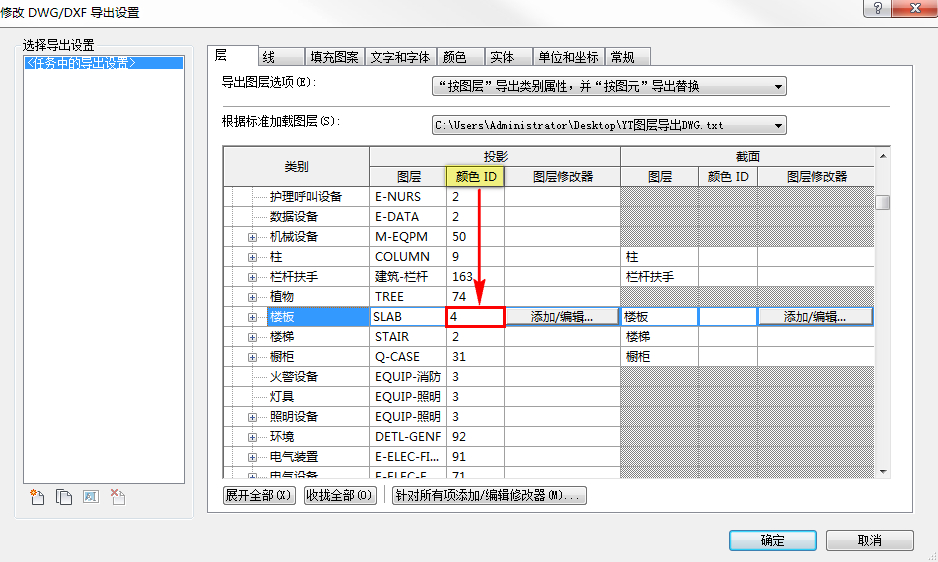

这个颜色是由Revit导出设置中【层】里指定的：

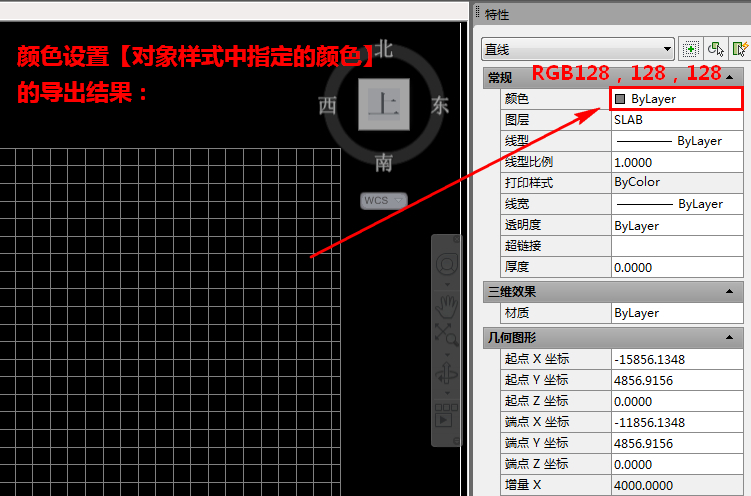

2 对象样式中指定的颜色（真彩色-RGB 值）。使用的是 Revit 的 RGB 值，而不是“修改 DWG/DXF 导出设置”对话框的“图层”选项卡中的索引颜色。按此种方法导出的CAD图纸中，楼板（含表面填充图案）的颜色不再根据【层】中指定的颜色。

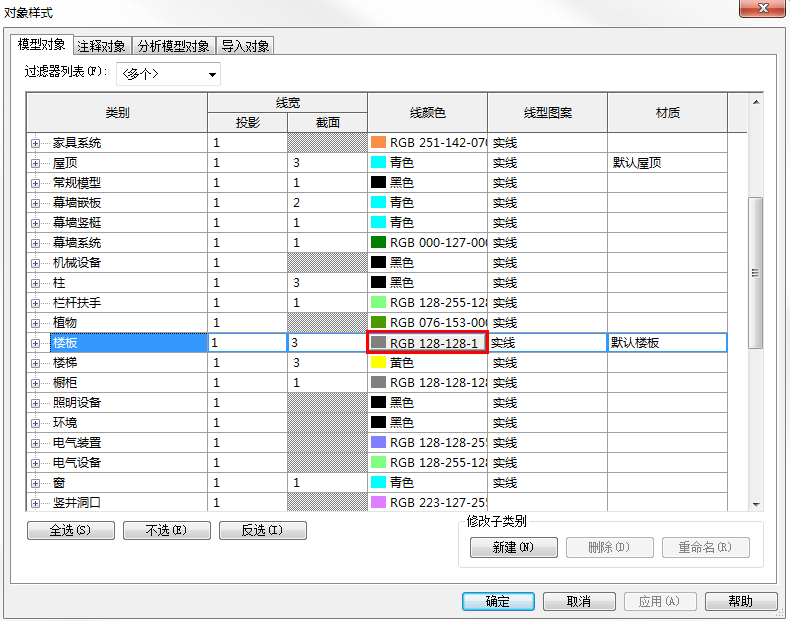

这个颜色是由Revit中的对象样式所决定的。

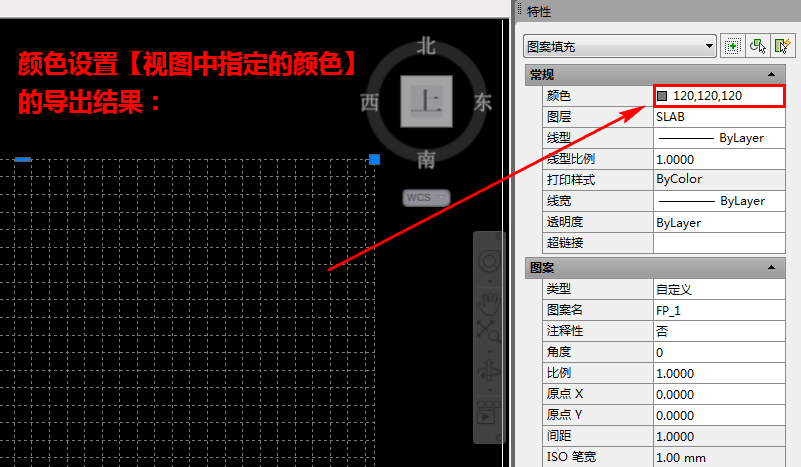

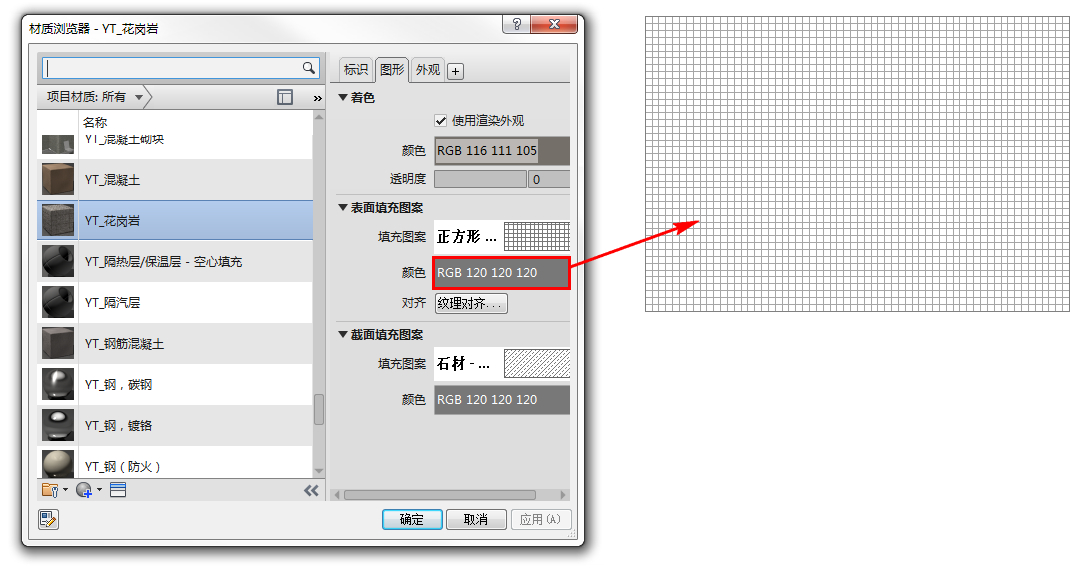

3 视图中指定的颜色（真彩色 - RGB 值）。 使用对象表面填充图案所指定材质颜色的 RGB 值。按此种方法导出的CAD图纸中，楼板的表面填充图案颜色则不再是Revit对象样式中指定的楼板颜色（RGB128，128，128）,而是我们一开始画楼板的时候，给楼板的表面填充图案所指定的颜色（RGB120，120，120）。
