通过在两个结构图元之间绘制线来创建支撑。 例如，支撑可出现于结构柱和结构梁之间。

可以在平面视图或框架立面视图中添加支撑。

在框架立面视图中添加支撑的步骤

1. 打开框架立面视图。

2. 如有必要，从 Revit 程序组的“Library”文件夹下的“结构”>“框架”文件夹中载入附加支撑。

3. 单击“结构”选项卡 “结构”面板 “支撑”。

4. 从“属性”选项板上的“类型选择器”下拉列表中，选择适当的支撑。

5. 要在将支撑添加到模型之前编辑支撑的属性，请单击“特性”选项板。

6. 在绘图区域中，高亮显示要从中开始支撑的捕捉点，例如在结构柱上。 单击以放置起点。

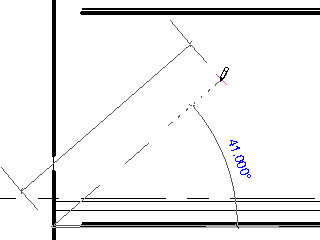

   捕捉以开始创建支撑

7. 按对角线方向移动指针以绘制支撑，并将光标靠近另一结构图元以捕捉到它。 单击以放置终点。

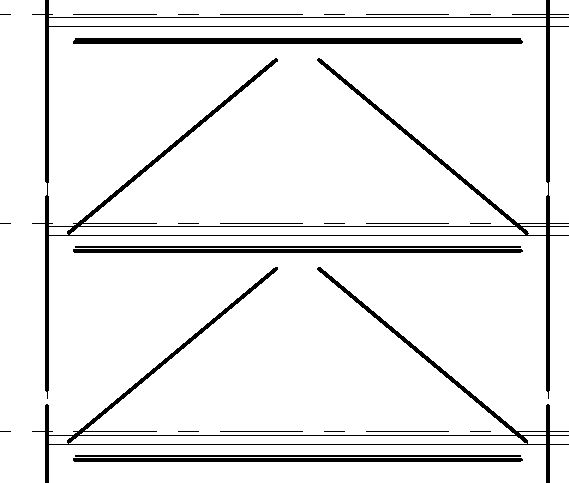

   框架立面视图中的示例支撑

在平面视图中添加支撑的步骤

1. 打开平面视图。

2. 单击“结构”选项卡 “结构”面板 “支撑”。

3. 在选项栏上，指定“起点标高”和偏移距离以及“终点标高”和偏移距离。

4. 在项目中单击支撑的起点和终点。
