在做项目过程中，会遇到简单但是重复、繁多的工程，例如屋面防止瓦片，那么遇到这种情况应该怎么处理呢？

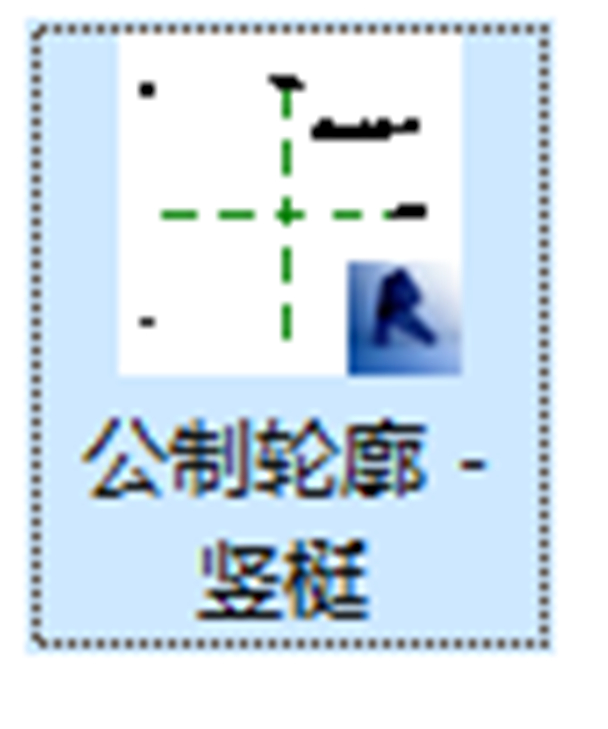

1、首先建瓦族备用，打开公制轮廓-竖梃族样板，并绘制瓦轮廓，如图所示。

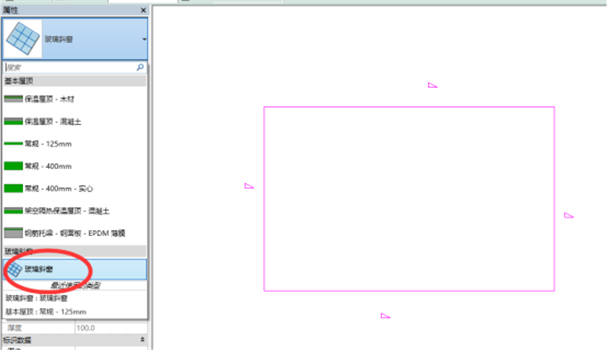

2、新建一个项目，在项目中使用迹线屋顶绘制出一个矩形坡屋顶，并将属性改为玻璃斜窗，如图所示。

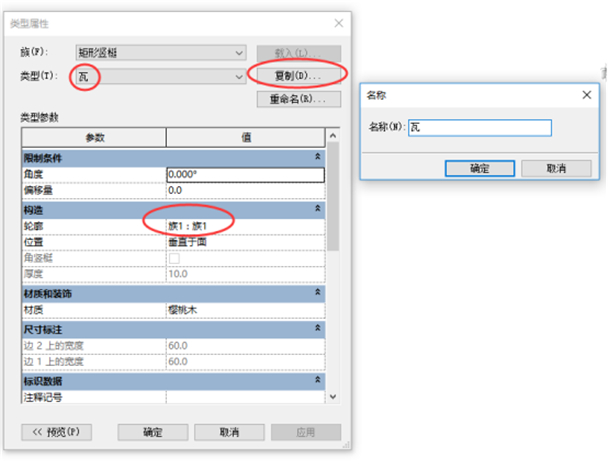

3、将瓦族载入到项目中，在建筑选项卡下选择竖梃，编辑矩形竖梃，**类型改为瓦，将轮廓改为族1，也就是瓦族，如图所示。

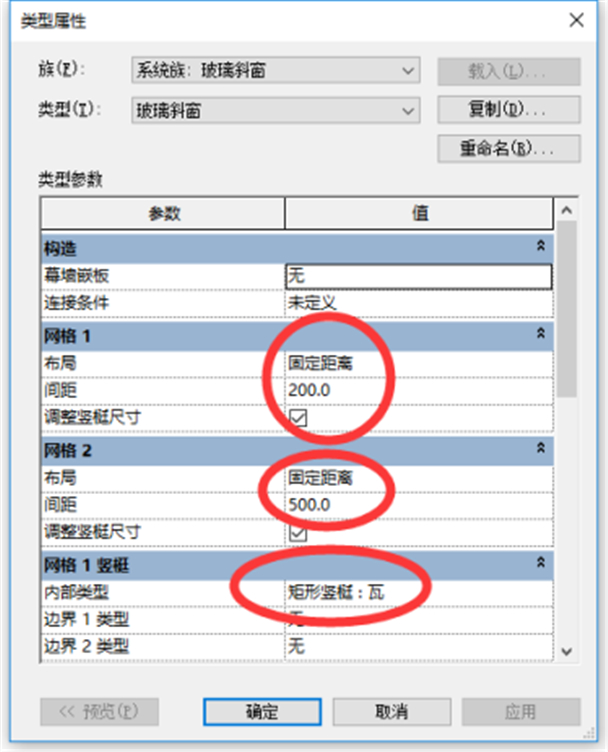

4、选择玻璃斜窗，将网格改为固定距离，网格1间距改为200，网格2改为500，网格1竖梃“内部类型”改为刚才创建的瓦，如图所示。

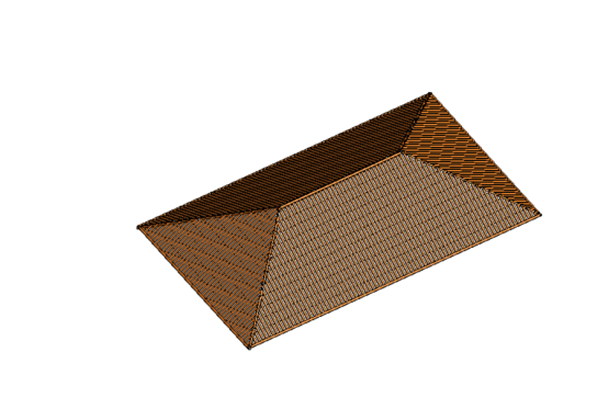

5、点击确认后效果如图。

意义：在遇到繁多且简单的构件放置，可以通过创建族，并配合系统构件进行快速创建，省去繁杂的放置过程，节省时间。
