对于需要额外支座的结构，梁系统提供了一种对该结构的面积进行框架的便捷方法。
一次单击创建梁系统方法默认情况下处于活动状态。 请参见创建自动梁系统。
您还可以将梁系统绘制到模型中。 请参见绘制梁系统。
使用 Revit 的结构功能时，有两种方法创建梁系统：
选项栏为这两种创建方法提供了梁系统参数，例如梁类型、对正和布局要求。 有关详细信息，请参见修改梁系统的布局。
梁系统参数随设计中的改变而调整。 如果重新定位了一个柱，梁系统参数将自动随其位置的改变而调整。
创建梁系统时，如果两个面积的形状和支座不相同，则粘贴的梁系统面积可能不会如期望的那样附着到支座。 在这种情况下，可能需要修改梁系统。

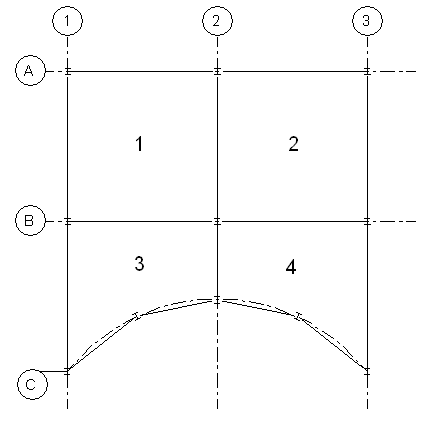

请注意，在如下所示的平面视图中，有四个独立的象限。象限 1 和象限 2 的区域和支撑结构完全等同。象限 3 和象限 4 更复杂一些。
使用四个象限的结构设计
在如上所示的示例中，可以执行下列操作：
分别向每个象限添加一个梁系统。这是最佳操作，因为可以使用“拾取支座”工具确保梁系统边界锁定到支撑构件。
将梁系统添加到象限 1 并将其复制到象限 2。 由于其面积和支座结构相同，因此可以执行该操作。然而，应确保粘贴的副本可附着到所有支座上。可能需要修改粘贴的梁系统。
将梁系统添加到象限 1 和象限 3，并通过选择轴网 2 作为镜像轴，将其镜像到象限 2 和象限 4。 对复制和粘贴的限制同样适用于此过程。可能需要修改梁系统，并重新拾取支座，以确保该系统锁定到支座构件。
在如上所示的示例中，不应该执行下列操作：
添加一个跨多个象限的梁系统。 相交梁 2 和 B 不会剪切梁系统，因此，这种梁系统中大梁和托梁之间的任何交点都不会显示。
将梁系统从象限 1 复制并粘贴到象限 3。支座的面积、形状及数量都有很大不同。
