在Revit中是可以直接将结构柱添加到建筑内部的，且自动剪切！这也是结构柱和建筑柱最主要的区别。

使用“在建筑柱处”工具将结构柱捕捉到平面视图中建筑柱的中心。

1. 在功能区上，单击“结构柱”。

在哪里？

• “建筑”选项卡“构建”面板“柱”下拉列表 （结构柱）

• “结构”选项卡“结构”面板 （柱）

2. 从“属性”选项板上的“类型选择器”下拉列表中，选择一种柱类型。

3. 单击“修改 | 放置结构柱”选项卡 “多个”面板  （在柱上）。

4. 选择各个建筑柱，或者在视图中拖曳一个拾取框选择多个建筑柱，来选取多个柱。

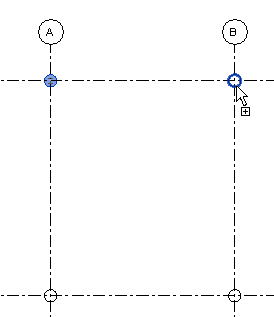

   结构柱捕捉到建筑柱的中心。

5. 完成后，单击“修改 | 放置结构柱”>“在建筑柱处”选项卡 “多个”面板  （完成）。
